MonteringsanvisningMB/TF/TFE/TFB/TFEB Motala2016‐09‐15
AssemblyinstructionMB/TF/TFE/TFB/TFEB
 GreiffIndustrimiljöAB
Dynamovägen17
SE‐59161Motala
 10 
Monteringsteg4
Assemblystep4


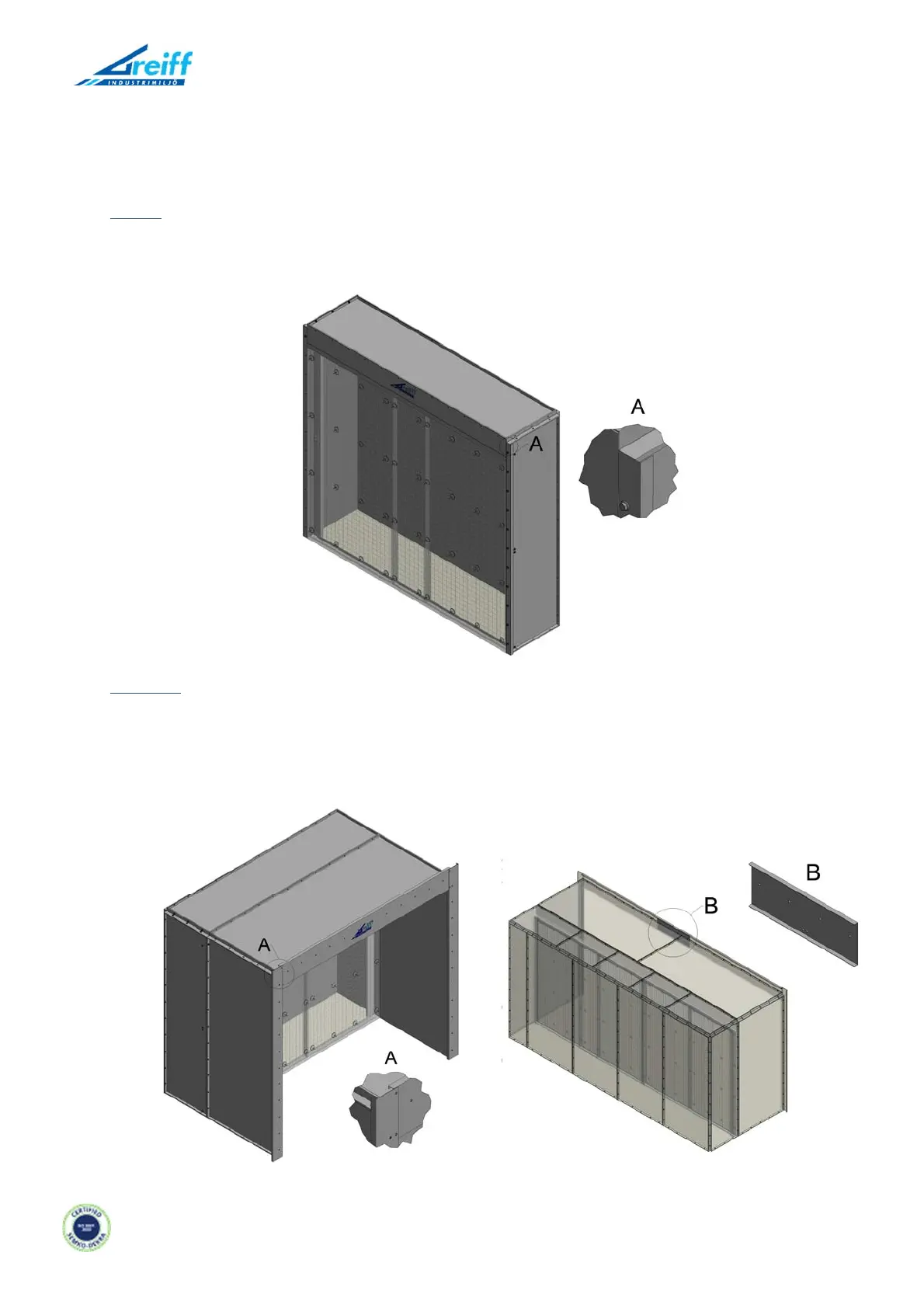

TF/TFE
FörfilterväggaravtypenTF/TFEmonterasslutligenramprofiler.
AsforsprayboothsofthetypeTF/TFEthereisfinallythemountingofthesideframeprofiles.










  Figure27 
TFB/TFEB
FörboxaravtypenTFB/TFEBbyggihopresterandeavväggarochtaksamtfrontplåtar.Förboxarsom
ärbredareän2,4mkrävsenskarvplåtfördenövrefrontplåten.
SprayboothsofthetypeTFB/TFEBcontinuesbymountingtherestofthewalls,roofandfrontframe
profiles.Inthecaseof
boothswiderthan2,4mthereisalsoa ddedaseamprofilewheretheupper
frontprofilesmeet.












  Figure28  Figure29 
