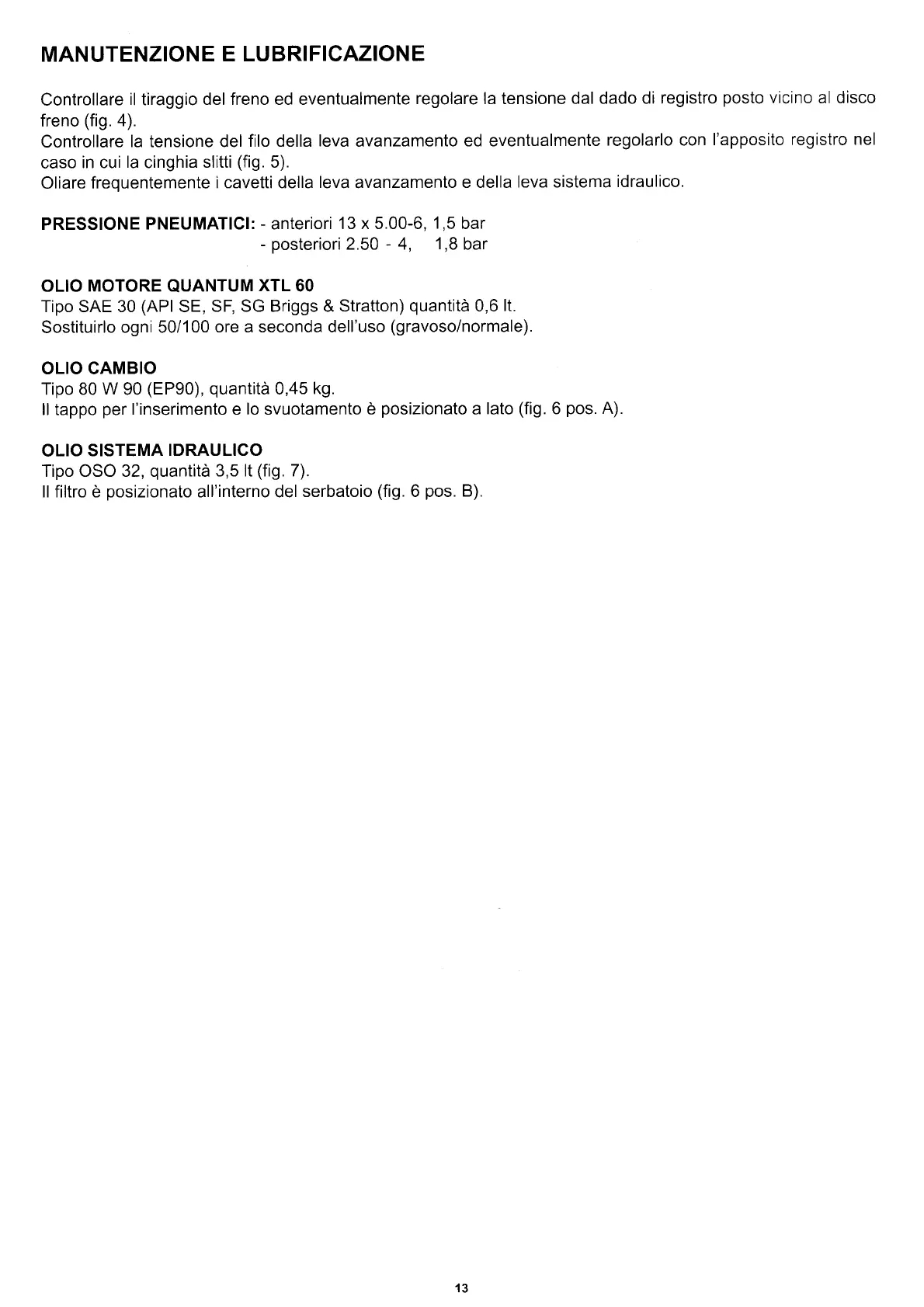

MANUTENZIONE
E LUBRIFICAZIONE
Controllare
il
tiraggio
del freno ed eventualmente
regolare la tensione dal
dado di
registro
posto
vicino al disco
freno
(fig.
4).
Controllare
la tensione del
filo della
leva
avanzamento
ed eventualmente
regolarlo con
l'apposito registro
nel
caso
in cui
la
cinghia
slitti
(fig.
5).
Oliare
frequentemente
i cavetti della
leva
avanzamento
e della
leva sistema
idraulico.
PRESSIONE
PNEUMATICI:
-
anteriori
13 x 5.00-6,
1,5
bar
-
posteriori
2.50
-
4,
1,8
bar
OLIO
MOTORE
QUANTUM
XTL
60
Tipo SAE 30
(APl
SE,
SF, SG Briggs & Stratton)
quantità
0,6
lt.
Sostituirlo
ogni 50/100
ore a seconda dell'uso
(gravoso/normale).
OLIO CAMBIO
Tipo 80
W
90
(EP90),
quantità
0,45
kg.
ll tappo
per
I'inserimento e
lo
svuotamento
è
posizionato
a
lato
(fig.
6
pos.
A).
OLIO
SISTEMA
IDRAULICO
Tipo OSO 32,
quantità
3,5 lt
(fig.
7).
ll filtro è
posizionato
all'interno del
serbatoio
(fig.
6
pos.
B).
13
