1. MANETTINO ACCELERATORE
2. LEVA INNESTO ROTAZIONE FILI
3. MANIGLIA AVVIAMENTO
4. REGISTRO FILO DI INNESTO
5. TAPPO CARBURANTE
6. TAPPO OLIO MOTORE
7. PEDALE ROTAZIONE ASSE RUOTE (SOLO HWT 550 TILT)
8. VITI REGOLAZIONE ALTEZZA MANUBRIO
9. LEVA INNESTO AVANZAMENTO
10. REGISTRO FILO DI INNESTO AVANZAMENTO
11. LEVA REGOLAZIONE LATERALE TESTINA DI TAGLIO
31
1. THROTTLE LEVER
2. STRING ROTATION CLUTCH LEVER
3. STARTER HANDLE
4. CLUTCH WIRE REGISTER
5. FUEL CAP
6. ENGINE OIL CAP
7. WHEEL AXLE ROTATION PEDAL (FOR HWT 550 TILT ONLY)
8. HANDLEBAR HEIGHT ADJUSTER SCREWS
9. TRAVEL CLUTCH LEVER
10. TRAVEL CLUTCH REGISTER
11. CUTTING HEAD LATERAL ADJUSTMENT LEVER
1. MANETTE DE COMMANDE ACCELERATEUR
2. LEVIER D’ACTIVATION POUR LA ROTATION DES FILS
3. POIGNEE DE DEMARRAGE
4. REGLEUR DU FIL D’ACTIVATION
5. BOUCHON DU CARBURANT
6. BOUCHON DE L’HUILE MOTEUR
7. PEDALE DE ROTATION DE L’ESSIEU DES ROUES
(UNIQUEMENT POUR HWT 550 TILT)
8. VIS DE REGLAGE DE LA HAUTEUR DU GUIDON
9. LEVIER D’ENCLENCHEMENT DE L’AVANCEMENT
10. REGLEUR DU FIL D’ENCLENCHEMENT DE L’AVANCEMENT
11. LEVIER REGLAGE LATERAL TÊTE DE COUPE
1. MANECILLA ACELERADOR
2. PALANCA ACTIVACION ROTACION HILOS
3. EMPUÑADURA DE ARRANQUE
4. REGISTRO CABLE DE EMBRAGUE
5. TAPON COMBUSTIBLE
6. TAPON ACEITE MOTOR
7. PEDAL ROTACION EJE RUEDAS (SOLO HWT 550 TILT)
8. TORNILLOS REGULACION ALTURA MANUBRIO
9. PALANCA ACTIVACION AVANCE
10. REGISTRO EMBRAGUE DE AVANCE
11. PALANCA REGULACION LATERAL CABEZA DE CORTE
1. GASHEBELSTEUERUNG
2. SCHALTHEBEL FADENROTATION
3. ANLASSERGRIFF
4. SCHALTKABELNACHSTELLUNG
5. TREIBSTOFFSTOPFEN
6. MOTORÖLSTOPFEN
7. FUSSPEDAL ZUM DREHEN DER RADACHSE (NUR FÜR HWT 550 TILT)
8. SCHRAUBEN ZUR HÖHENVERSTELLUNG DES FÜHRUNGSROHRES
9. HEBEL FÜR VORWÄRTSFAHREN
10. SCHALTKABELNACHSTELLUNG VORWÄRTSFAHREN
11. SEITLICH EINSTELLUNGSHEBEL DES SCHNITTKOPFS
9
Fig. 2
10
7
Fig. 3
HWT 600 WD
HWT 550 TILT
1
2
3
4
6
5
8

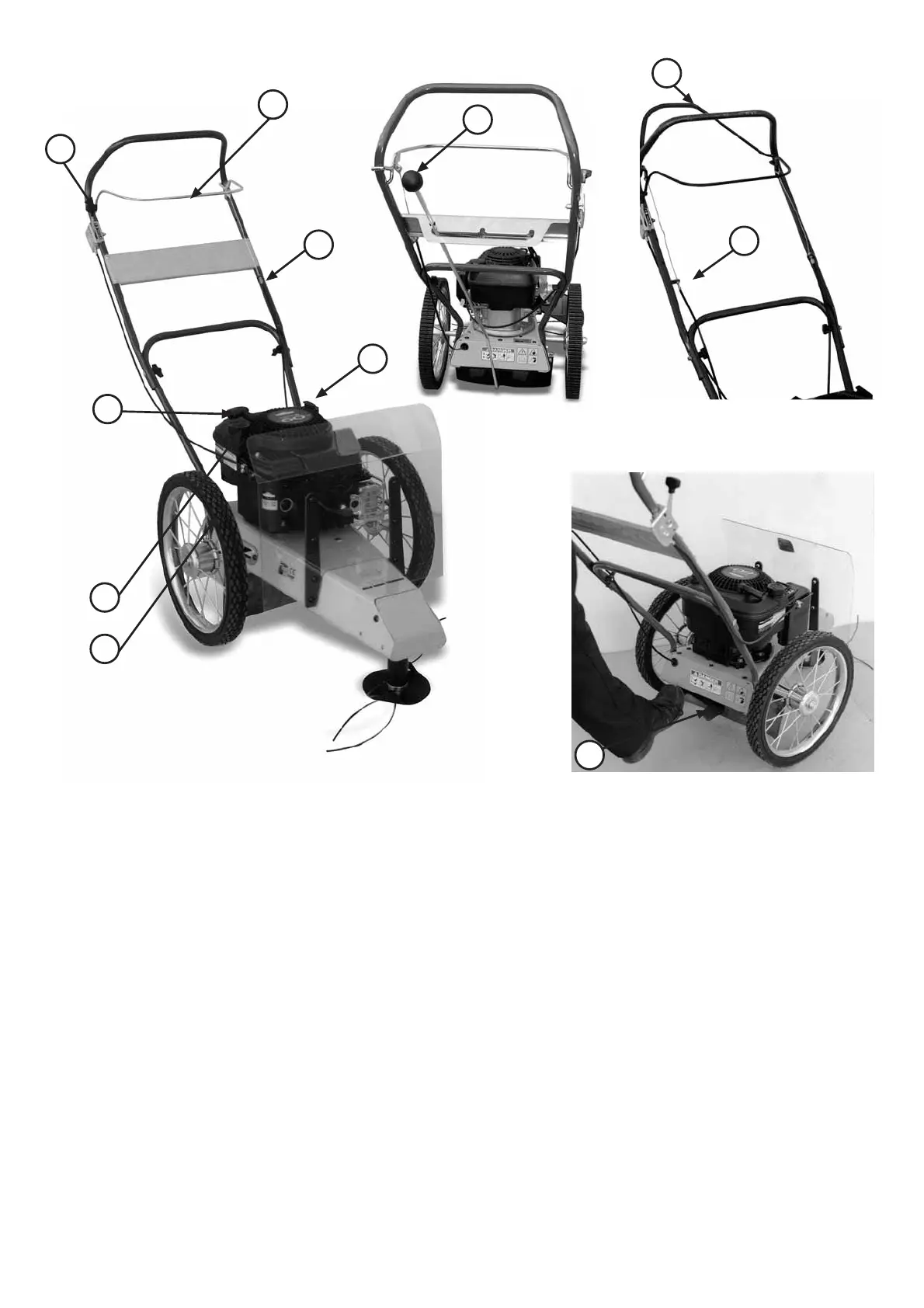

Fig. 1
HWT 375 HWT 550 TILT
Fig. 1/A
11
