Förberedelser före anslutning:
Anslut skyddjordningskabeln (PE)
Anslut växelriktaren till jordstången via skyddsjord (PE) för att uppnå jordskydd.

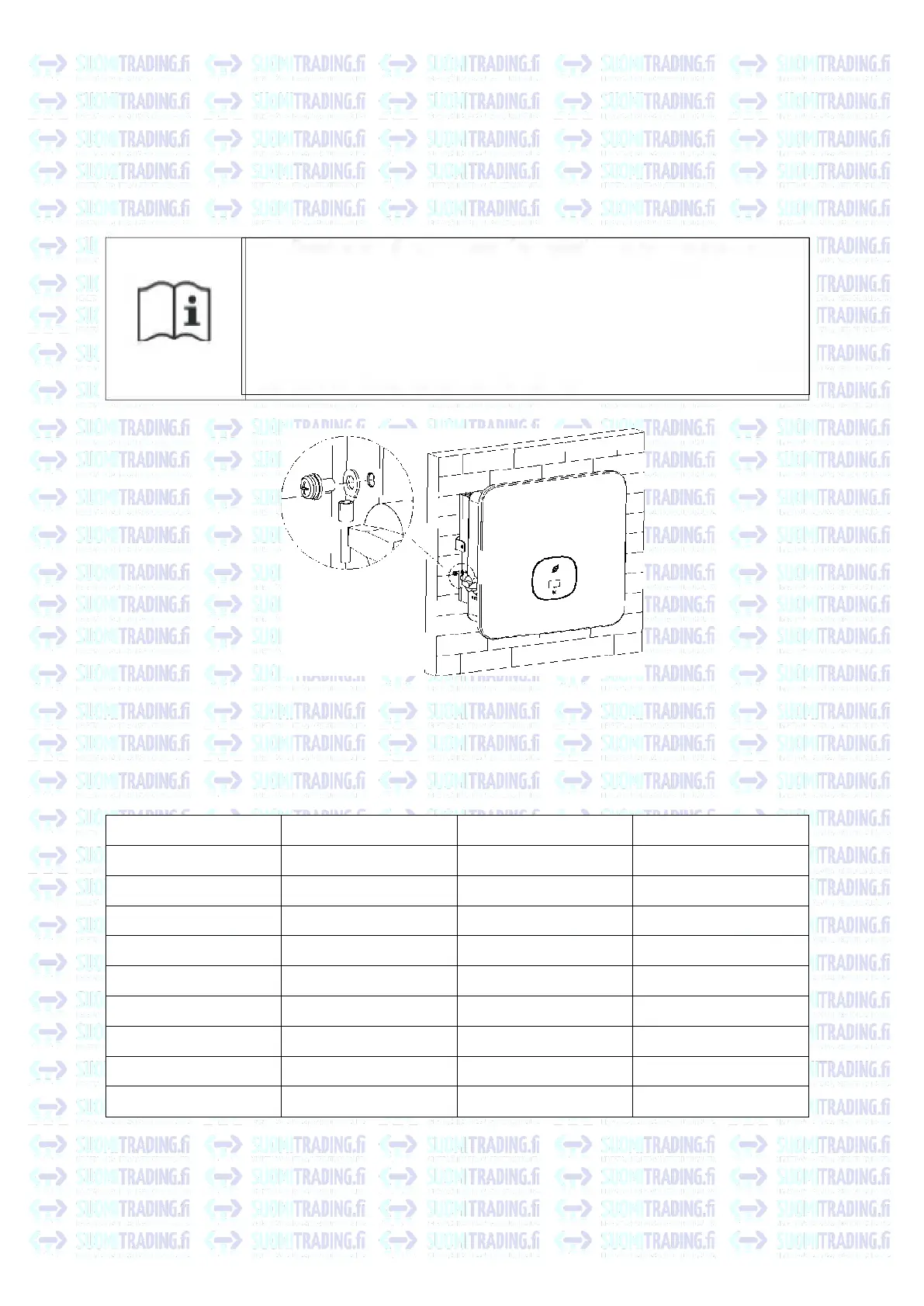

Figur 6.1 Jordningsdiagram
• Koppla bort likströmmen från strömbrytaren och växelströmmen från strömbrytaren el-
ler säkringen.
• Mät nätets spänning och frekvens (spänning AC 230 V, frekvens 50 Hz).
• De rekommenderade specifikationerna för växelströmsbrytaren är följande:
Växelriktarens modell
Information om brytaren
Växelriktarens modell
Information om brytaren
MOD 3000TL3-X
10 A / 230 V
MOD 9000TL3-X-AU
20 A / 230 V
MOD 4000TL3-X
10 A / 230 V
MOD 1 0KTL3-X
25 A / 230 V
MOD 5000TL3-X
15 A / 230 V
MOD 10KTL3-X-AU
25 A / 230 V
MOD 6000TL3-X
15 A / 230 V
MOD 11KTL3-X
25 A / 230 V
MOD 7000TL3-X
15 A / 230 V
MOD 11 KTL3-X-AU
25 A / 230 V
MOD 7000TL3-X-AU
15 A / 230 V
MOD 1 2KTL3-X
25 A / 230 V
MOD 8000TL3-X
20 A / 230 V
MOD 1 3KTL3-X
30 A / 230 V
MOD 8000TL3-X-AU
20 A / 230 V
MOD 1 5KTL3-X
30 A / 230 V
MOD 9000TL3-X
20 A / 230 V
/
/
17
> God jordning skyddar mot effekterna av överspänning och minskar
elektromagnetiska störningar. Därför måste jordning utföras innan växel-
ströms-, likströms- och kommunikationskablar ansluts.
> I ett system med en enda enhet behöver endast PE-kabeln jordas. I ett
system med flera enheter måste PE-kablarna för alla växelriktare anslutas
till samma jordpar för att säkerställa en potentiell kontaktförbindelse.
