Kommunikation och övervakning 10
10.1 RS485
Växelriktaren har två RS485-portar. Den kan användas för att styra en eller flera växelriktare.
Den andra RS485-porten används för att ansluta den smarta mätaren (oberoende funktion för
att förhindra återföring). Funktionen för stiften på 8-stiftskontakten är densamma som funkt-
ionen för stiften på 16-stiftskontakten 1-8.
Nr
Beskrivning
Anmärkningar
1
+ 12V
Torr kontakt: extern reläspole-
anslutning, maximal effekt 2 W.
2
COM
3
RS485A1
RS485-kommunikationsport
4
RS485B1
5
RS485A2
BAT-dataöverföringsport (re-
serverad)
6
RS485B2
7
RS485A3
Kommunikationsport på mäta-
ren
8
RS485B3
9
Reläkontakt 1
/ DRM 5
Ingång för reläbrytare 1 /
DRM5-kommando
10
Reläkontakt 2
/ DRM 6
Ingång för reläkontakt 2 /
DRM6-kommando
11
Reläkontakt 3
/ DRM 7
Ingång för reläbrytare 3 /
DRM7-kommando
12
Reläkontakt 4
/ DRM 8
Ingång för reläkontakt 4 /
DRM8-kommando
13
REF/GEN
Referens för relä- och DRM-signa-
ler
14
DRMO/COM
DRM0 gemensam nod

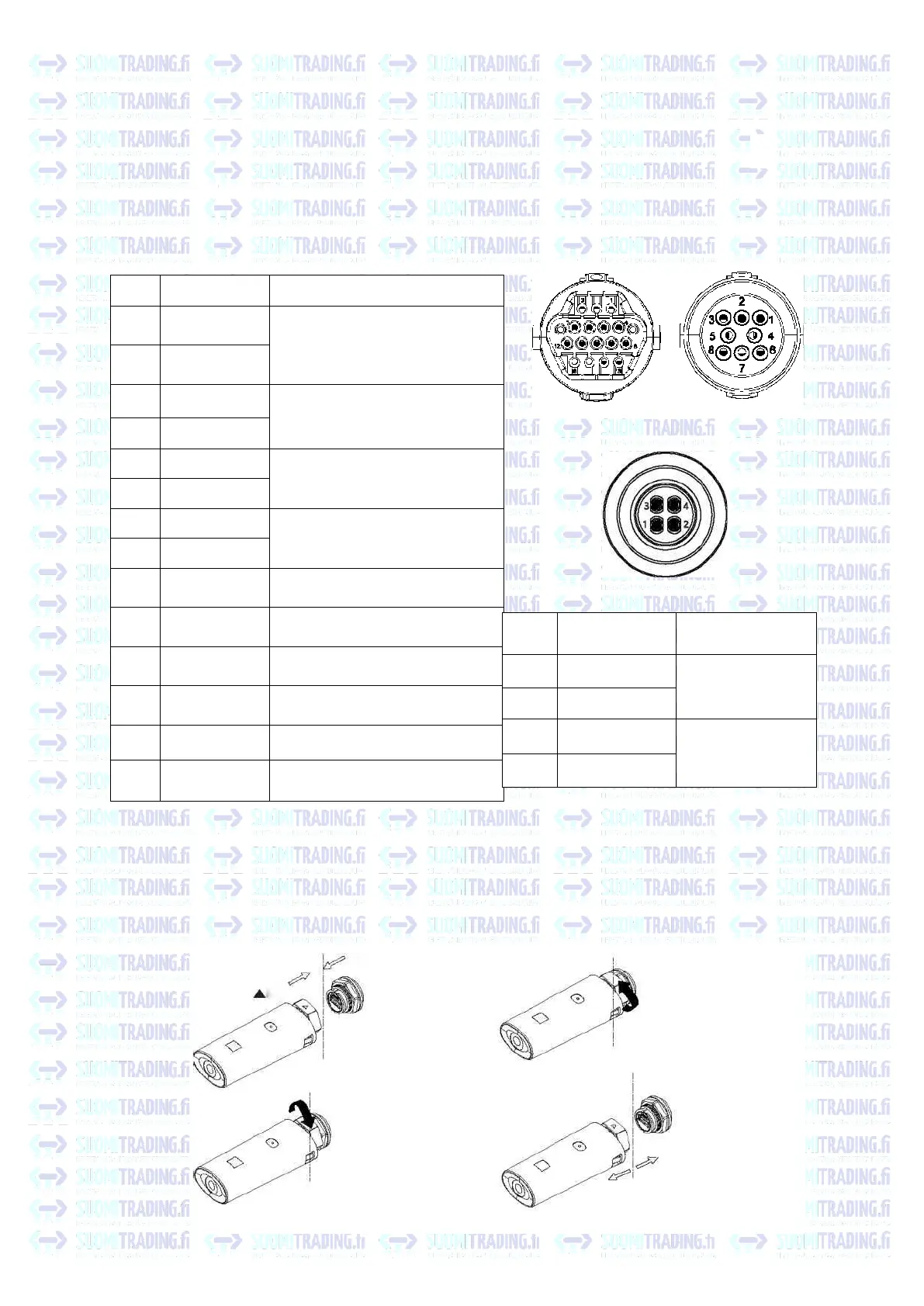

Figur 10.2 Modeller som endast säljs i Vietnam
Nr
Beskrivning
Anmärkningar
1
RS485A1
RS485-kommuni-
kationsport
2
RS485B1
3
RS485A2
Kommunikations-
port på mätaren
4
RS485B2
10.2 USB-A
USB-A-porten används främst för att uppdatera styrmodulen eller den fasta programvaran:
Du kan ansluta externa valfria övervakningsmoduler som Shine WIFI-X, Shine 4G-X, Shine LAN-X
etc. till USB-porten för övervakning.
Steg för att installera styrmodulen: Se till att
A
står på framsidan. Placera dataloggern på plats
och dra åt skruvarna.
Installera Lossa
Figur 10.1
Växelriktarens sida
Växelriktarens sida
Växelriktarens sida
Växelriktarens sida
upp
Figur 10.3
