Growatt MOD 5000TL3-X Manual

Valmistelut ennen kytkentää:
Kytke suojamaadoitusjohto (PE)
Liitä invertteri maadoitustankoon suojamaadoituksen (PE) kautta maadoitussuojan saavutta-
miseksi.

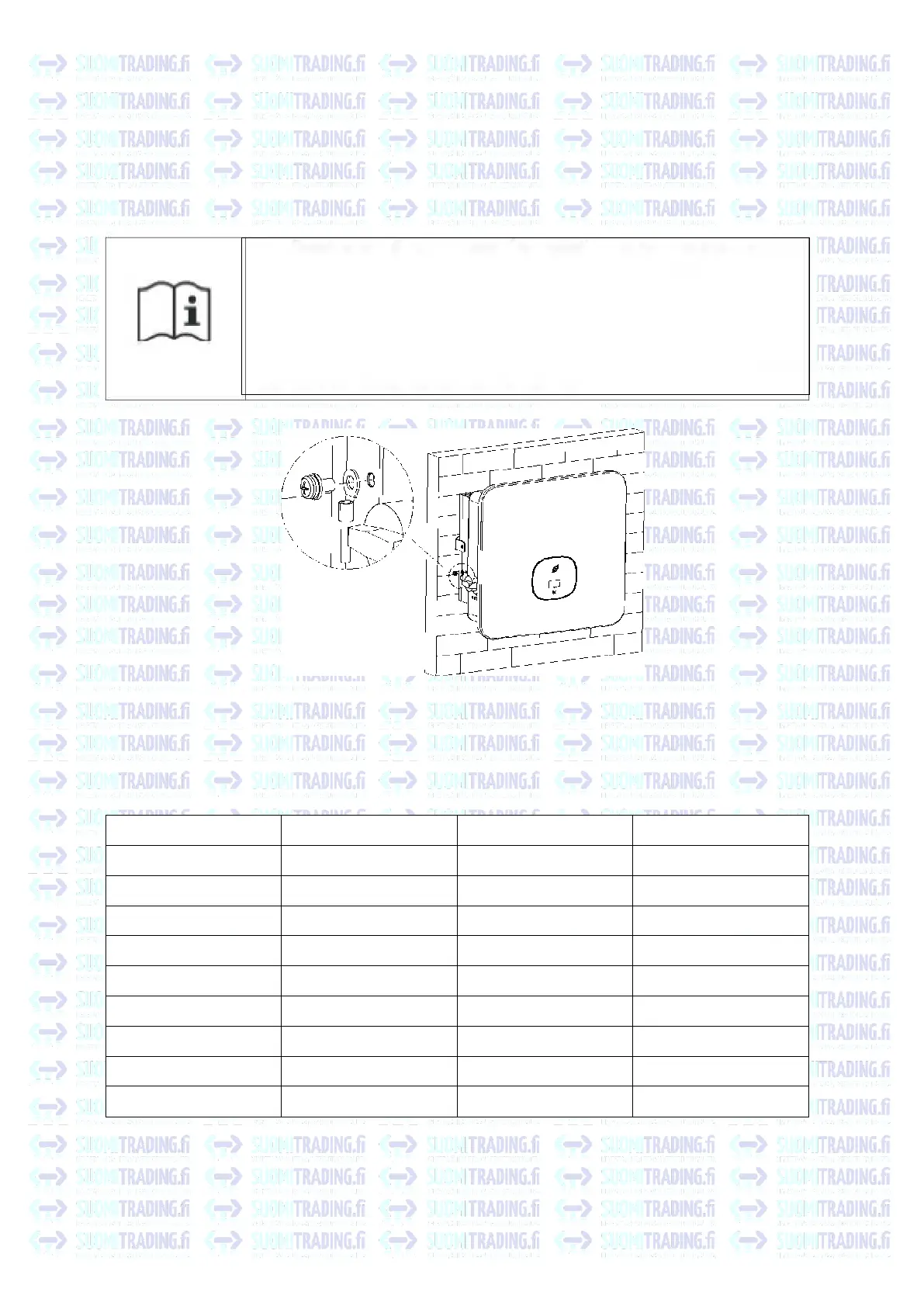

Kuva 6.1 Maadoituskaavio
• Katkaise tasavirta kytkimestä ja vaihtovirta kytkimestä tai sulakkeesta.
• Mittaa sähköverkon jännite ja taajuus (jännite AC 230 V, taajuus 50 Hz).
• Vaihtovirran lähtökytkimen suositellut tekniset tiedot ovat seuraavat:
Invertterin malli
Kytkimen tiedot
Invertterin malli
Kytkimen tiedot
MOD 3000TL3-X
10 A / 230 V
MOD 9000TL3-X-AU
20 A / 230 V
MOD 4000TL3-X
10 A / 230 V
MOD 1 0KTL3-X
25 A / 230 V
MOD 5000TL3-X
15 A / 230 V
MOD 10KTL3-X-AU
25 A / 230 V
MOD 6000TL3-X
15 A / 230 V
MOD 11KTL3-X
25 A / 230 V
MOD 7000TL3-X
15 A / 230 V
MOD 11 KTL3-X-AU
25 A / 230 V
MOD 7000TL3-X-AU
15 A / 230 V
MOD 1 2KTL3-X
25 A / 230 V
MOD 8000TL3-X
20 A / 230 V
MOD 1 3KTL3-X
30 A / 230 V
MOD 8000TL3-X-AU
20 A / 230 V
MOD 1 5KTL3-X
30 A / 230 V
MOD 9000TL3-X
20 A / 230 V
/
/
17
> Hyvä maadoitus suojaa ylijännitteen vaikutuksilta ja vähentää sähkö-
magneettisia häiriöitä. Siksi maadoitus on tehtävä ennen vaihtovirta-, ta-
savirta- ja viestintäkaapeleiden liittämistä.
> Yhden laitteen järjestelmässä vain PE-kaapeli on maadoitettava.
Usean laitteen järjestelmässä kaikkien inverttereiden PE-kaapelit on kyt-
kettävä samaan maadoituskupariin potentiaalivastaavan yhteyden varmis-
tamiseksi.
