Growatt MOD 5000TL3-X Manual

6.8.3 Virranhallintaliitännän käyttäminen EU:ssa
RRCR

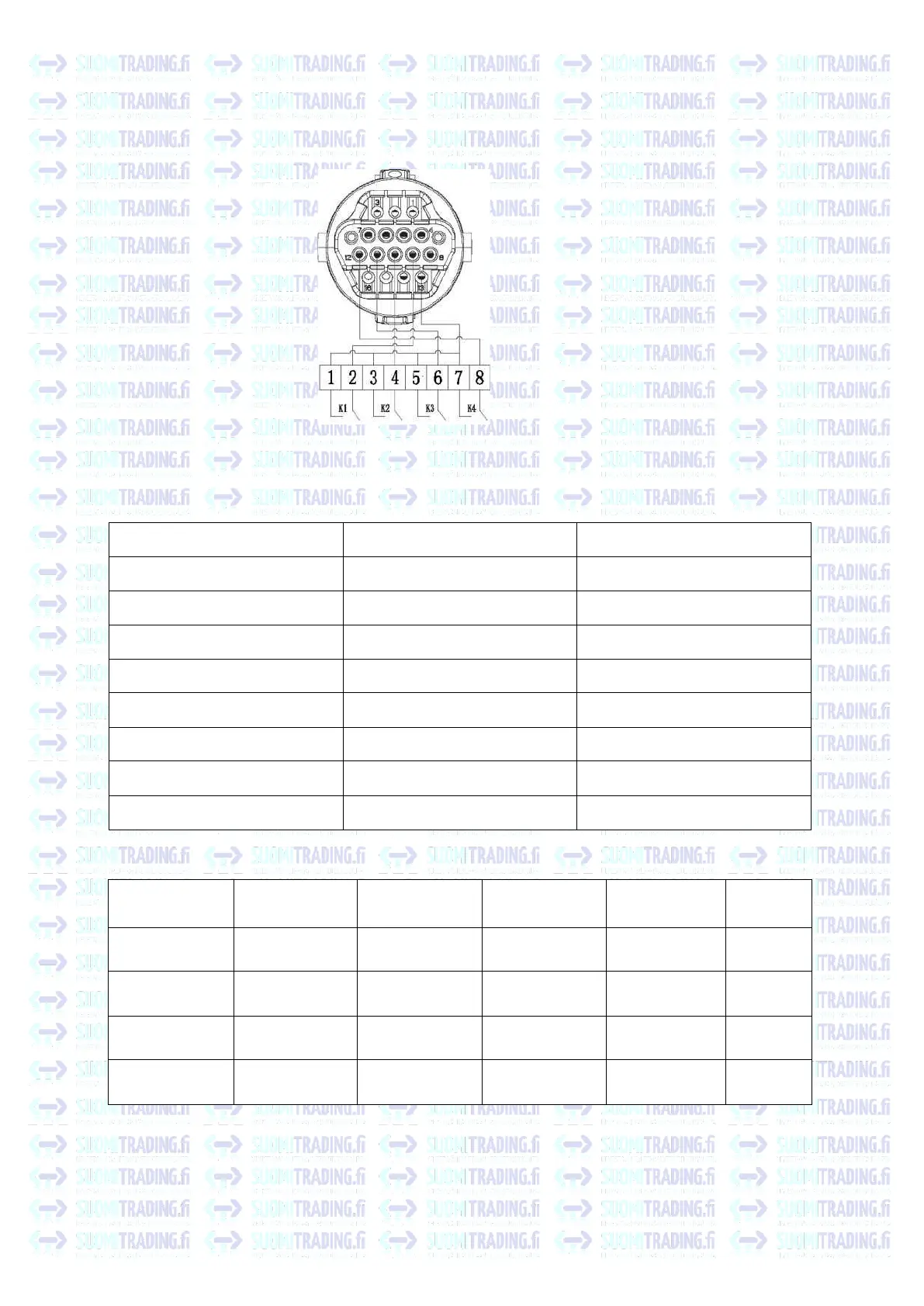

Kuva 6.20 Invertterin ja radiovärähtelyvastaanottimen (RRCR) kytkentä
6.8.3.1 Seuraavassa taulukossa kuvataan liittimien nastojen jako ja toiminta:
DRM-liittimen nasta nro
Kuvaus
Yhteys RRCR:ään
9
Relekoskettimen 1 tulo
K1 – Releen 1 lähtö
10
Relekoskettimen 2 tulo
K2 – Releen 2 lähtö
11
Relekoskettimen 3 tulo
K3 – Releen 3 lähtö
12
Relekoskettimen 4 tulo
K4 – Releen 4 lähtö
13
GND
Releiden yhteinen liitin
14
Ei kytketty
Ei kytketty
15
Ei kytketty
Ei kytketty
16
Ei kytketty
Ei kytketty
6.8.3.2 Invertteri on esikonfiguroitu seuraaville RRCR-tehotasoille:
DRM-liitin nasta
9
DRM-liitin nasta
10
DRM-liitin nasta
11
DRM-liitin nasta
12
Aktiiviteho
Cos(<p)
Oikosulku nas-
tan 13 kanssa
0 %
1
Oikosulku nas-
tan 13 kanssa
30 %
1
Oikosulku nas-
tan 13 kanssa
60 %
1
Oikosulku nas-
tan 13 kanssa
100 %
1
Aktiivitehon ja reaktiivitehon säätö otetaan käyttöön erikseen.
28
DRM-liitin
