TM039896

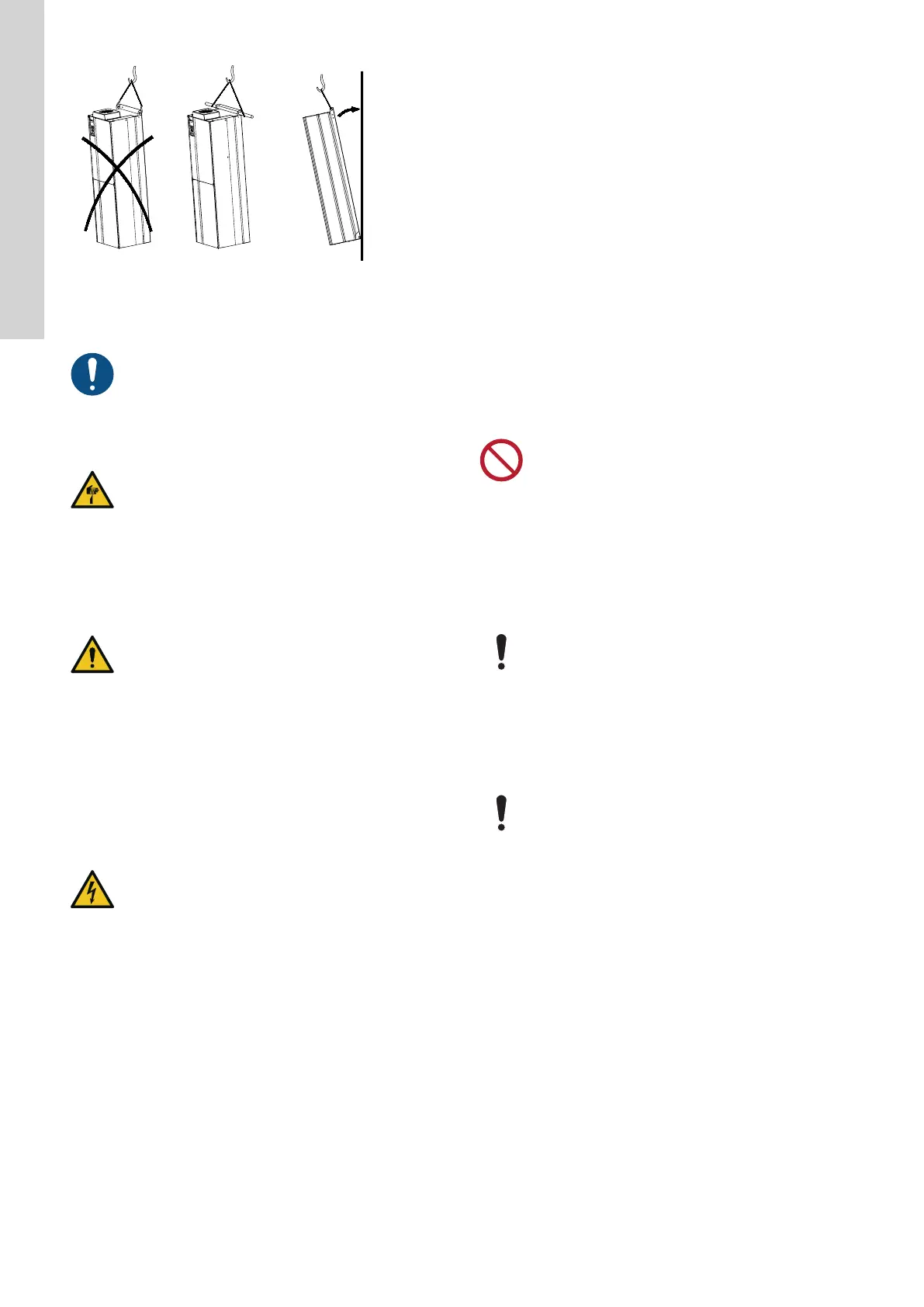

Método de elevação recomendado
Requisitos de instalação
Todos os trabalhos de instalação,
manutenção e inspeção devem ser
executados por pessoal qualificado.
AVISO
Elemento afiado
Morte ou lesões pessoais graves
‐
Utilize facas de segurança e luvas
de proteção ao desembalar o
produto.
AVISO
Perigo de elevação
Morte ou lesões pessoais graves
‐
Utilize equipamento de elevação
adequado ao manusear o produto.
‐
Cumpra as regulamentações
locais.
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐
Antes de iniciar qualquer trabalho
no produto, certifique-se de que a
alimentação está desligada há,
pelo menos, o tempo indicado
abaixo e de que não pode ser
ligada inadvertidamente.
‐
Tocar nos componentes elétricos
poderá ser fatal, mesmo depois de
o CUE ter sido desligado.
Normas de segurança
• O botão OFF no painel de controlo não desliga o CUE da
alimentação, não devendo, portanto, ser utilizado como um
interruptor de segurança.
• O CUE deve ser corretamente ligado à terra e protegido contra
o contacto indireto, em conformidade com as regulamentações
locais.
• A corrente de fuga à terra de proteção ultrapassa os 3,5 mA.
• A classe de proteção IP20/21 não deve ser instalada com livre
acesso, mas sim num painel.
• A classe de proteção IP54/55 não deve ser instalada no exterior
sem proteção adicional das condições meteorológicas e do sol.
• A função STO não desliga o CUE da alimentação, não
devendo, portanto, ser utilizada como um interruptor de
segurança.
• A função STO não evita o movimento indesejado de forças
externas no motor, por exemplo, contrapressão, e o veio do
motor deve ser coberto.
Cumpra sempre as regulamentações locais no que diz respeito à
secção nominal dos cabos, à proteção contra curtos-circuitos e à
proteção contra sobrecorrente.
Em prol da segurança geral, deverá prestar especial atenção aos
seguintes aspetos:
• fusíveis e interruptores para proteção contra sobrecorrente e
curtos-circuitos
• seleção de cabos (corrente de rede, motor, distribuição de
carga e relé)
• configuração da rede (IT, TN, ligação à terra)
• segurança nas entradas e saídas de ligação (PELV).
rede elétrica IT
Não ligue conversores de frequência
CUE de 380-500 V a alimentações
elétricas com uma tensão entre a fase
e a terra superior a 440 V.
Em ligação com a rede elétrica IT e a rede delta ligada à terra, é
possível que a tensão de rede ultrapasse os 440 V entre a fase e a
terra de proteção.
Ambiente agressivo
O CUE não deverá ser instalado em
ambientes onde o ar contenha
líquidos, partículas ou gases que
possam afetar e danificar os
componentes eletrónicos.
O CUE contém um número elevado de componentes mecânicos e
eletrónicos. Todos eles são vulneráveis ao impacto ambiental.
Redução perante baixa pressão do ar
A altitudes acima dos 2000 m (6600
ft), não é possível cumprir os
requisitos PELV.
PELV = Tensão Extra Baixa de Proteção.
A uma baixa pressão do ar, a capacidade de arrefecimento do ar é
reduzida e o CUE reduz automaticamente o rendimento para
impedir a sobrecarga.
Poderá ser necessário selecionar uma unidade CUE com
rendimento superior.
Instalação mecânica
As dimensões do quadro de cada CUE são caracterizadas pelas
respetivas proteções. A tabela na secção de dados técnicos
apresenta a relação entre a classe de proteção e o tipo de
proteção.
Tipos de proteção
Os produtos com função STO integrada devem ser instalados num
armário IP54 em conformidade com IEC 60529 ou num ambiente
equivalente. Em aplicações especiais, poderá ser necessário um
grau IP superior.
Requisitos de espaço e circulação de ar
As unidades CUE podem ser montadas lado a lado, mas uma vez
que é requerida circulação de ar suficiente para arrefecimento, têm
de ser cumpridos os seguintes requisitos:
138
Português (PT)
