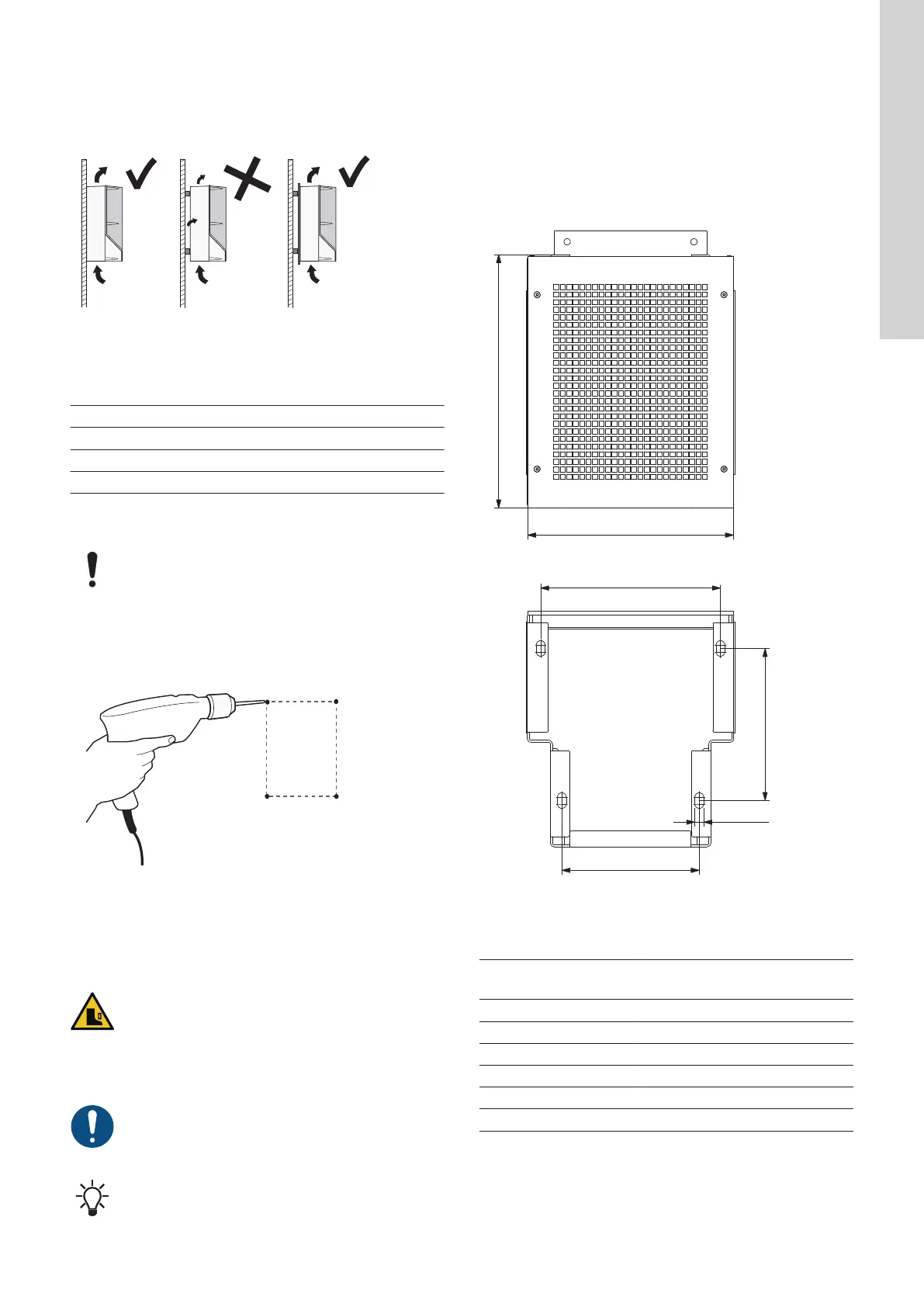

Grundfos CUE Instructions

• Espaço livre suficiente por cima e por baixo do armário do CUE.
Consulte a tabela abaixo.
• Temperatura ambiente até 50 °C (122 °F).
• O armário do CUE deve ser pendurado diretamente na parede
ou equipado com uma chapa traseira
TM038859
CUE pendurado diretamente na parede ou equipado com uma
chapa traseira
Espaço livre requerido por cima e por baixo do armário do CUE:
Proteção Espaço [mm (pol.)]
A2, A3, A4, A5 100 (3.9)
B1, B2, B3, B4, C1, C3 200 (7.9)
C2, C4, D1h, D2h, D5h, D7h 225 (8.9)
Montagem
O utilizador é responsável pela
montagem segura do CUE numa
superfície firme.
1. Assinale e perfure os orifícios.
2. Instale os parafusos no fundo mas deixe-os soltos. Monte o
CUE e aperte os quatro parafusos.
b
aa
b
TM038860
Perfurar orifícios na parede
Montagem no piso
AVISO
Esmagamento de pés
Morte ou lesões pessoais graves
‐
O CUE é muito pesado e poderá
cair se o apoio não estiver fixo ao
piso.
O utilizador é responsável pela
montagem segura do CUE numa
superfície firme.
Consulte as instruções no kit de
apoios para mais informações.
O CUE também pode ser montado no piso através de um apoio
(opcional).
1. Assinale os orifícios de montagem no piso. Consulte a figura
abaixo.
2. Perfure os orifícios.
3. Monte o apoio no piso.
4. Monte o CUE no apoio usando os parafusos incluídos.
1
2
3
4
5
6
TM059669
Esquema de perfuração do apoio
Pos.
D1h
[mm]
D2h
[mm]
D5h/D7h
[mm]
1 400 400 200
2 325 420 326
3 284 379 290
4 240 240 235
5 4 x 14 4 x 14 4 x 14
6 217 317 290
139
