Ligação elétrica
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐
Antes de iniciar qualquer trabalho
no produto, certifique-se de que a
alimentação foi desligada e de que
não pode ser ligada
inadvertidamente. Consulte a
secção referente aos requisitos de
instalação.
‐
Tocar nos componentes elétricos
poderá ser fatal, mesmo depois de
o CUE ter sido desligado.
O utilizador ou o instalador são
responsáveis por garantir a correta
proteção e ligação à terra, em
conformidade com as normas locais.
Para produtos com STO, garanta
proteção contra curto-circuito do cabo
entre o terminal 37 e o dispositivo de
segurança externo.
As medidas de segurança são da
responsabilidade do utilizador.
Os parâmetros do conversor de
frequência podem ser protegidos por
uma palavra-passe.
TM038525
ELCB

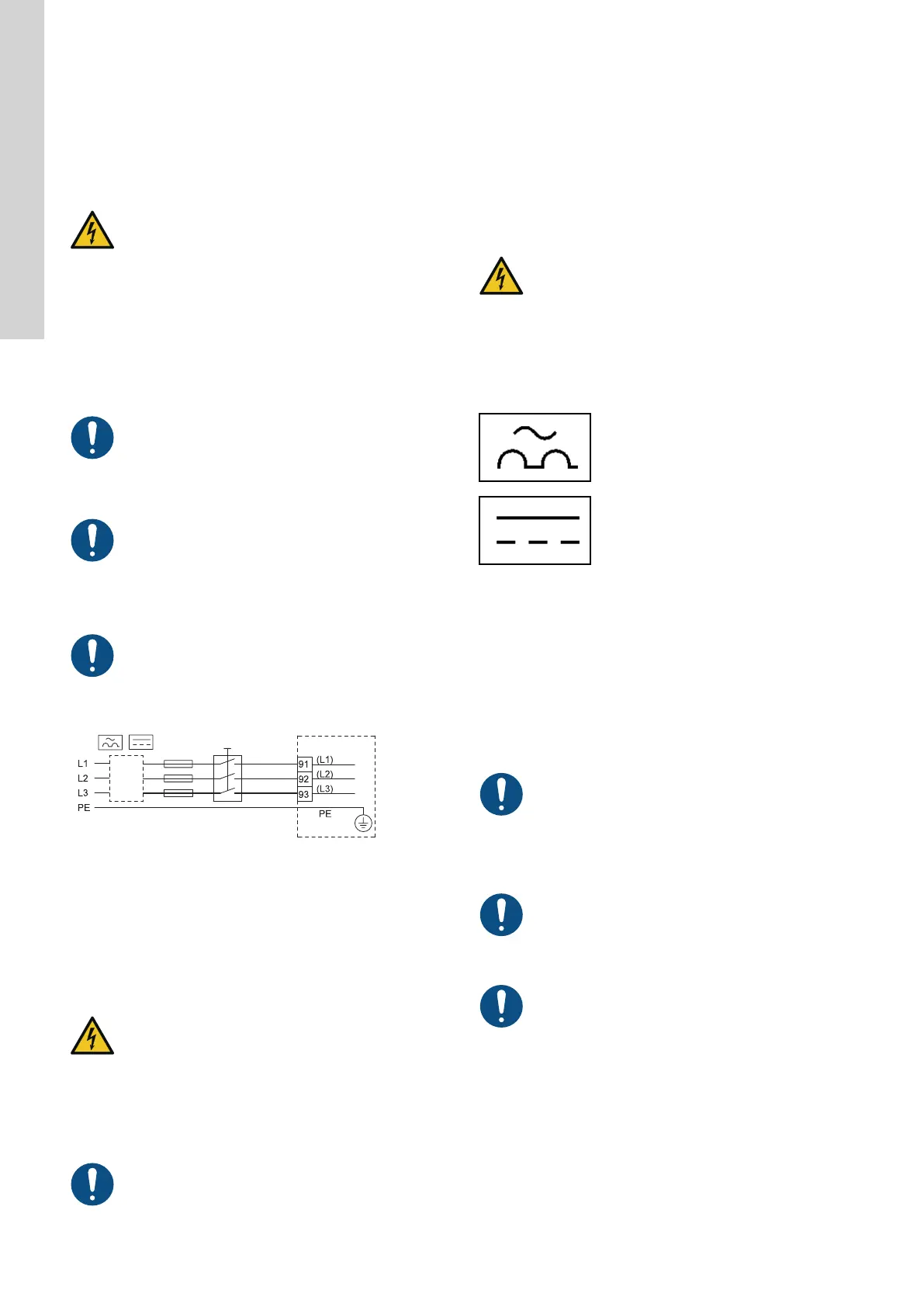

Exemplo de ligação trifásica à rede elétrica do CUE com
interruptor geral, fusíveis de segurança e proteção adicional
Proteção contra choques elétricos, contacto indireto
ATENÇÃO
Choque elétrico
Lesões pessoais de baixa ou média
gravidade
‐
O CUE deve ser corretamente
ligado à terra e protegido contra o
contacto indireto, em conformidade
com as regulamentações locais.
A corrente de fuga à terra de proteção
ultrapassa os 3,5 mA, sendo
necessária uma ligação reforçada à
terra.
Proteção contra curtos-circuitos, fusíveis
O CUE e o sistema de alimentação têm de estar protegidos contra
curtos-circuitos.
A Grundfos exige que os fusíveis de reserva referidos na secção
"Secções nominais de cabo para terminais de sinal" sejam
utilizados para a proteção contra curtos-circuitos.
O CUE oferece proteção completa contra curtos-circuitos em caso
de um curto-circuito na saída do motor.
Proteção adicional
AVISO
Choque elétrico
Morte ou lesões pessoais graves
‐
A corrente de fuga à terra de
proteção deve ultrapassar 3,5 mA.
Se o CUE estiver ligado a uma instalação elétrica na qual seja
utilizado um disjuntor diferencial de fuga à terra (ELCB/RCD) como
proteção adicional, o disjuntor deverá ser de um tipo assinalado
com os seguintes símbolos:
TMA06789TM006789
ELCB/RCD
O disjuntor é do tipo B.
A corrente de fuga total de todos os equipamentos elétricos na
instalação deverá ser levada em conta.
A corrente de fuga do CUE em funcionamento normal pode ser
consultada na secção dos dados elétricos.
Durante o arranque e em sistemas de alimentação assimétrica, a
corrente de fuga poderá ser superior ao normal e poderá provocar
o disparo do ELCB/RCD.
Instalação com compatibilidade eletromagnética correta
O cabo do motor deve ser blindado
para que o CUE cumpra os requisitos
de compatibilidade eletromagnética.
Ligação à rede elétrica e do motor
Certifique-se de que a frequência e a
tensão de rede correspondem aos
valores indicados na chapa de
características do CUE e do motor.
O cabo do motor deve ser blindado
para que o CUE cumpra os requisitos
de compatibilidade eletromagnética.
Esquema de ligação
Os fios da caixa de terminais deverão ser o mais curtos possível. A
exceção é o condutor de proteção, que tem de ter comprimento
suficiente para ser o último a ser desligado, caso o cabo seja
inadvertidamente retirado da entrada do cabo.
140
Português (PT)
