Grundfos CUE Instructions

TM038799

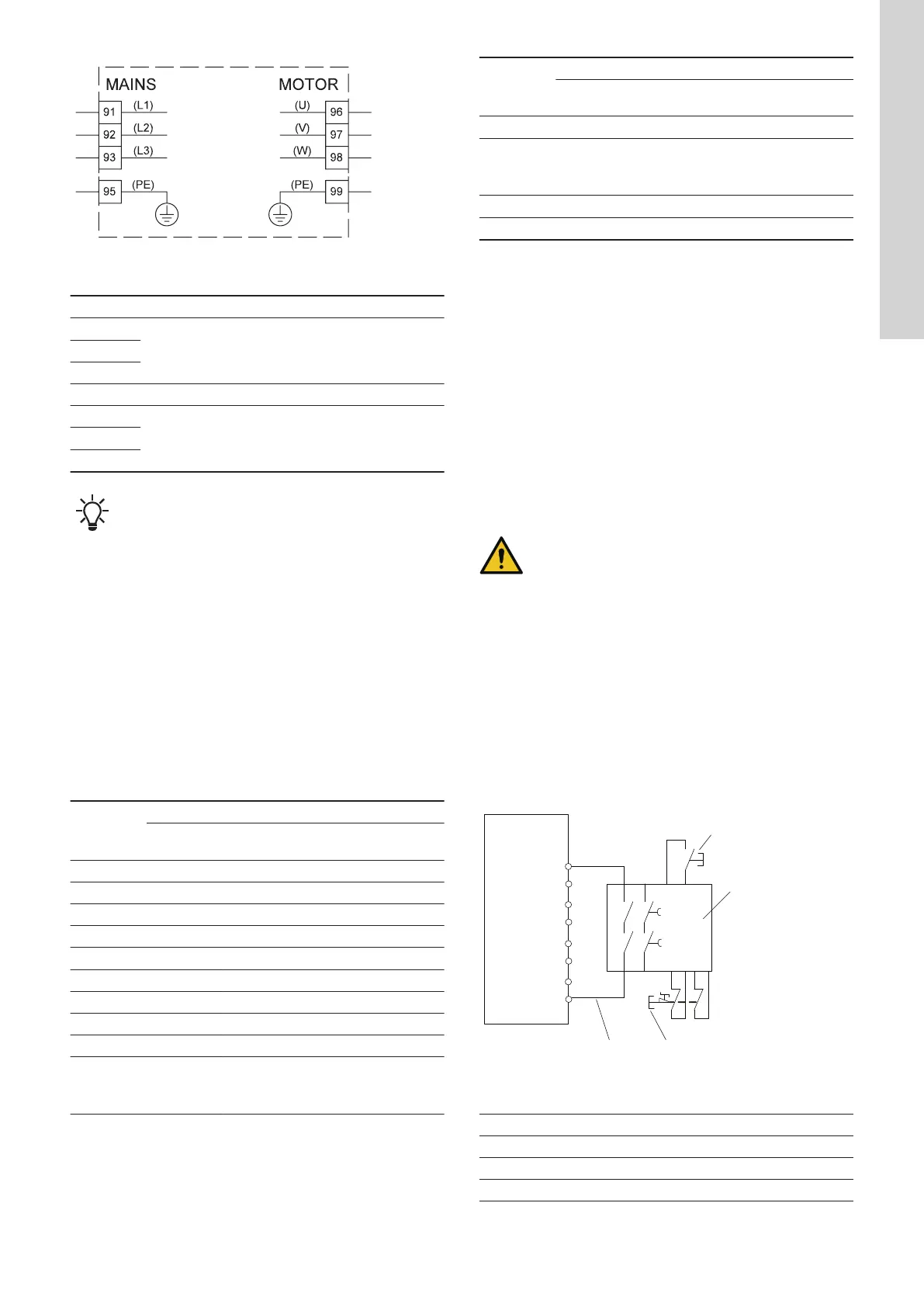

Esquema de ligação, ligação trifásica à rede elétrica
Terminal Função
91 (L1)
Ligação trifásica à rede elétrica92 (L2)
93 (L3)
95/99 (PE) Ligação à terra de proteção
96 (U)
Ligação de motor trifásico, 0-100% da tensão de rede97 (V)
98 (W)
Para ligação monofásica, utilize L1 e
L2.
Ligação à rede elétrica
1. Ligue o condutor de terra ao terminal 95 (PE).
2. Ligue os condutores de alimentação aos terminais 91 (L1), 92
(L2), 93 (L3).
3. Fixe o cabo de alimentação com uma abraçadeira para cabos.
Consulte Appendix.
Ligação do motor, proteções
1. Ligue o condutor de terra ao terminal 99 (PE).
2. Ligue os condutores do motor aos terminais 96 (U), 97 (V), 98
(W) da ficha do motor.
3. Fixe o cabo blindado com uma abraçadeira para cabos.
Proteção
Binário Nm [ft (lb)]
Rede
elétrica
Motor
Terra de
proteção
Relé
A2 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
A3 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
A4 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
A5 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
B1 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
B2 4.5 (3.3) 4.5 (3.3) 3 (2.2) 0.6 (0.4)
B3 1.8 (1.3) 1.8 (1.3) 3 (2.2) 0.6 (0.4)
B4 4.5 (3.3) 4.5 (3.3) 3 (2.2) 0.6 (0.4)
C1 10 (7.4) 10 (7.4) 3 (2.2) 0.6 (0.4)
C2
14
1
/24
2
(10.3
1
/
17.7
2
)
14
1
/24
2
(10.3
1
/
17.7
2
)
3 (2.2) 0.6 (0.4)
Proteção
Binário Nm [ft (lb)]
Rede
elétrica
Motor
Terra de
proteção
Relé
C3 10 10 3 (2.2) 0.6 (0.4)
C4
14
1
/24
2
(10.3
1
/
17.7
2
)
14
1
/24
2
(10.3
1
/
17.7
2
)
3 (2.2) 0.6 (0.4)
D1h 19-40 19-40 3 (2.2) 0.6 (0.4)
D2h 19-40 19-40 3 (2.2) 0.6 (0.4)
1
Secção nominal do condutor ≤ 95 mm
2
(≤ 4/0 AWG)
2
Secção nominal do condutor ≥ 95 mm
2
(≥ 4/0 AWG).
Instalação STO, opcional
PERIGO
Exposição a pressão elevada ou
líquidos tóxicos
Morte ou lesões pessoais graves
‐
A não remoção do jumper irá
desativar a função STO e o motor
poderá não para como previsto, o
que poderá causar ferimentos
graves ou mesmo morte.
‐
A não utilização do relé de
monitorização de segurança em
conformidade com a Categoria
3 /PL d, de acordo com ISO
13849-1 ou SIL 2, de acordo com
EN 62061 e IEC 61508 pode
causar a morte ou lesões pessoais
graves. Execute um teste de bom
funcionamento a cada 12 meses
para garantir que o sistema
funciona corretamente.
12
37
1
3
FC
4
2
TM074594
Cablagem STO
Pos. Descrição
1 Botão de Reposição (Reset)
2 Relé de segurança (Categoria 3, PL d ou SIL2)
3 Botão de paragem de emergência
141
