Grundig Davio 20 LCD 51-5732 DVB-T - Netzteil-Platte (Z1 J194)

GRUNDIG Service Chassis LX IDTV (iX)
2 - 25
Netzteil-Platte / Power Supply Board Z1J194

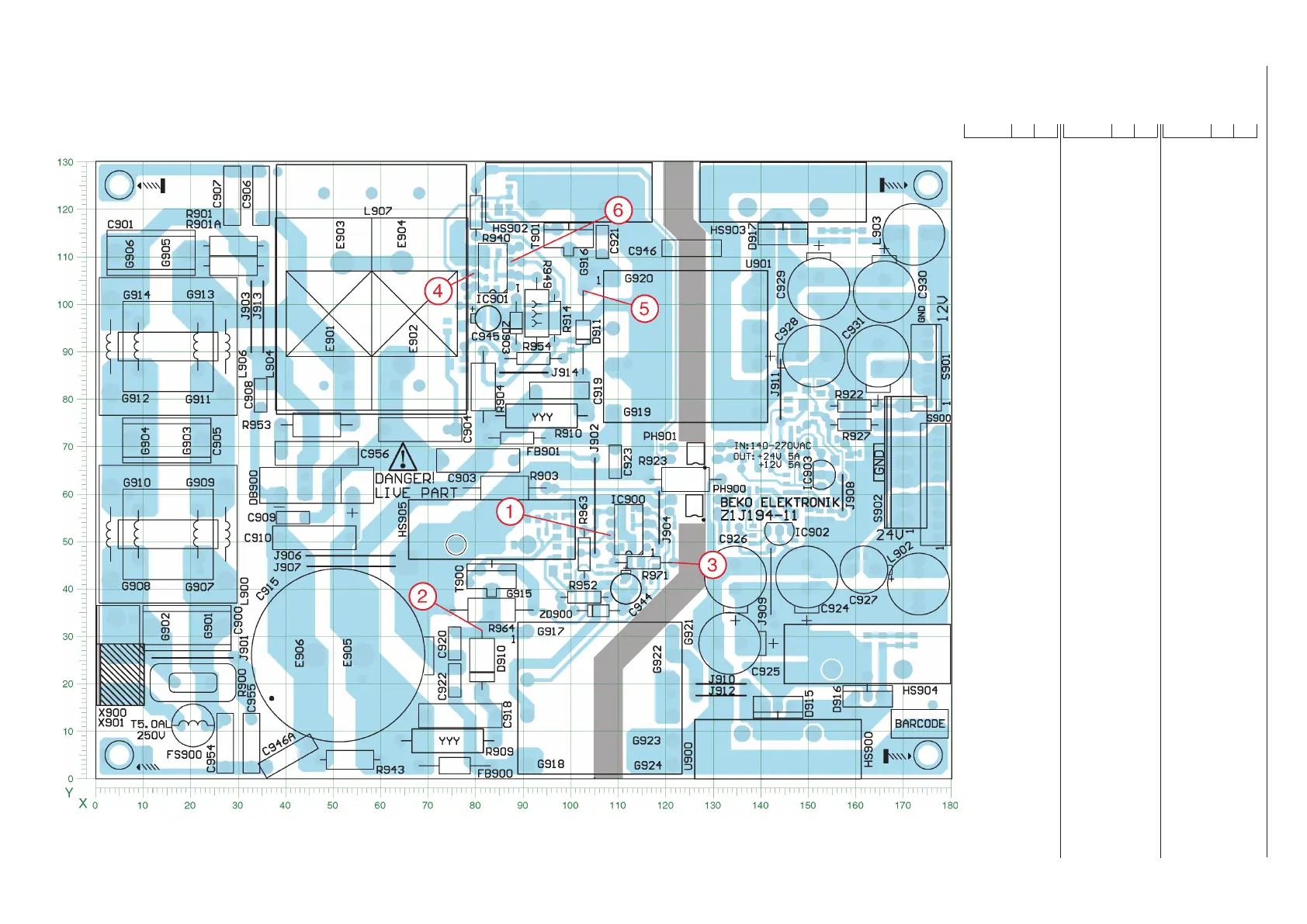

Ansicht von der Bestückungsseite / View of Component Side
C340 B 175 98
C900 T 19 32
C901 T 12 111
C903 T 80 67
C904 T 68 74
C905 T 15 71
C906 T 35 123
C907 T 29 123
C908 T 35 81
C909 T 42 55
C910 T 46 51
C913 B 115 41
C914 B 84 111
C915 T 51 26
C916 B 100 57
C917 B 87 126
C918 T 77 13
C919 T 98 82
C920 T 76 29
C921 T 107 113
C922 T 76 21
C923 T 109 67
C924 T 150 40
C925 T 136 29
C926 T 135 40
C927 T 162 44
C928 T 149 89
C929 T 152 106
C930 T 166 105
C931 T 165 87
C932 B 112 55
C933 B 138 58
C934 B 93 99
C935 B 147 71
C936 B 112 57
C937 B 84 115
C938 B 112 49
C939 B 83 103
C940 B 110 42
C941 B 155 56
C942 B 83 99
C943 B 83 106
C944 T 111 42
C945 T 83 97
C946 T 125 112
C946A T 41 5
C948 B 145 60
C949 B 142 58
C950 B 151 76
C951 B 151 71
C952 B 83 108
C954 T 27 8
C955 T 33 8
C956 T 47 69
C957 B 118 67
C958 B 105 57
C959 B 162 29
C960 B 161 114
C961 B 93 55
D904 B 97 52
D905 B 100 46
D906 B 97 46
D907 B 84 121
D908 B 75 98
D909 B 76 93
D910 T 81 31
D911 T 103 94
D915 T 146 15
D916 T 160 17
D917 T 142 115
D918 B 119 46
DB900 T 54 60
FB900 T 76 3
FB901 T 89 72
FS900 T 23 11
HS900 T 161 13
HS902 T 82 117
HS903 T 127 117
HS904 T 145 20
HS905 T 66 46
IC900 T 112 53
IC901 T 84 108
IC902 T 144 52
IC903 T 153 64
J914 T 85 86
J915 B 100 91
L900 T 15 52
L902 T 173 36
L903 T 167 115
L904 T 48 83
L906 T 15 91
L907 T 58 98
PH900 T 126 58
PH901 T 126 69
R900 T 21 20
R901 T 29 112
R901A T 29 108
R902 B 148 82
R903 T 86 61
R904 T 82 83
R905 B 98 55
R906 B 87 122
R907 B 94 55
R908 B 87 118
R909 T 84 8
R910 T 104 76
R911 B 152 42
R912 B 121 50
R913 B 159 103
R914 T 97 97
R915 B 112 53
R916 B 91 99
R917 B 108 46
R918 B 78 101
R919 B 112 42
R920 B 152 56
R921 B 162 69
R922 T 160 79
R923 T 124 63
R924 B 136 51
R925 B 132 53
R926 B 139 70
R927 T 160 75
R928 B 121 54
R929 B 136 61
R930 B 136 68
R931 B 148 60
R932 B 155 72
R933 B 138 55
R934 B 147 69
R935 B 147 49
R936 B 149 64
R937 B 138 52
R938 B 147 66
R939 B 83 97
R940 T 80 119
R941 B 138 61
R942 B 147 74
R943 T 54 4
R944 B 161 47
R945 B 175 101
R946 B 144 70
R947 B 132 50
R948 B 75 102
R949 T 93 98
R950 B 138 49
R951 B 145 63
R952 T 103 39
R953 T 47 75
R954 T 92 88
R960 B 118 70
R961 B 116 45
R962 B 87 49
R963 T 103 49
R964 T 83 36
R965 B 169 29
R966 B 172 29
R967 B 166 29
R968 B 158 114
R969 B 155 114
R970 B 153 114
R971 T 116 45
S900 T 177 51
S901 T 175 79
S902 T 170 55
T900 T 83 40
T901 T 100 111
T902 B 149 56
T903 B 157 68
T904 B 152 81
U900 T 106 17
U901 T 124 91
X900 T 4 18
ZD900 B 105 42
ZD902 B 141 65
ZD903 B 75 107
ZD904 B 147 78
POS. X Y POS. X Y POS. X Y
T: Koordinaten für die Bauteile der Bestückungsseite
Coordinates of the Components on the component side
B: Koordinaten für die Bauteile der Lötseite
Coordinates of the Components on the solder side
