Grundig Davio 20 LCD 51-5732 DVB-T - Page 45

GRUNDIG Service Chassis LX IDTV (iX)
2 - 29

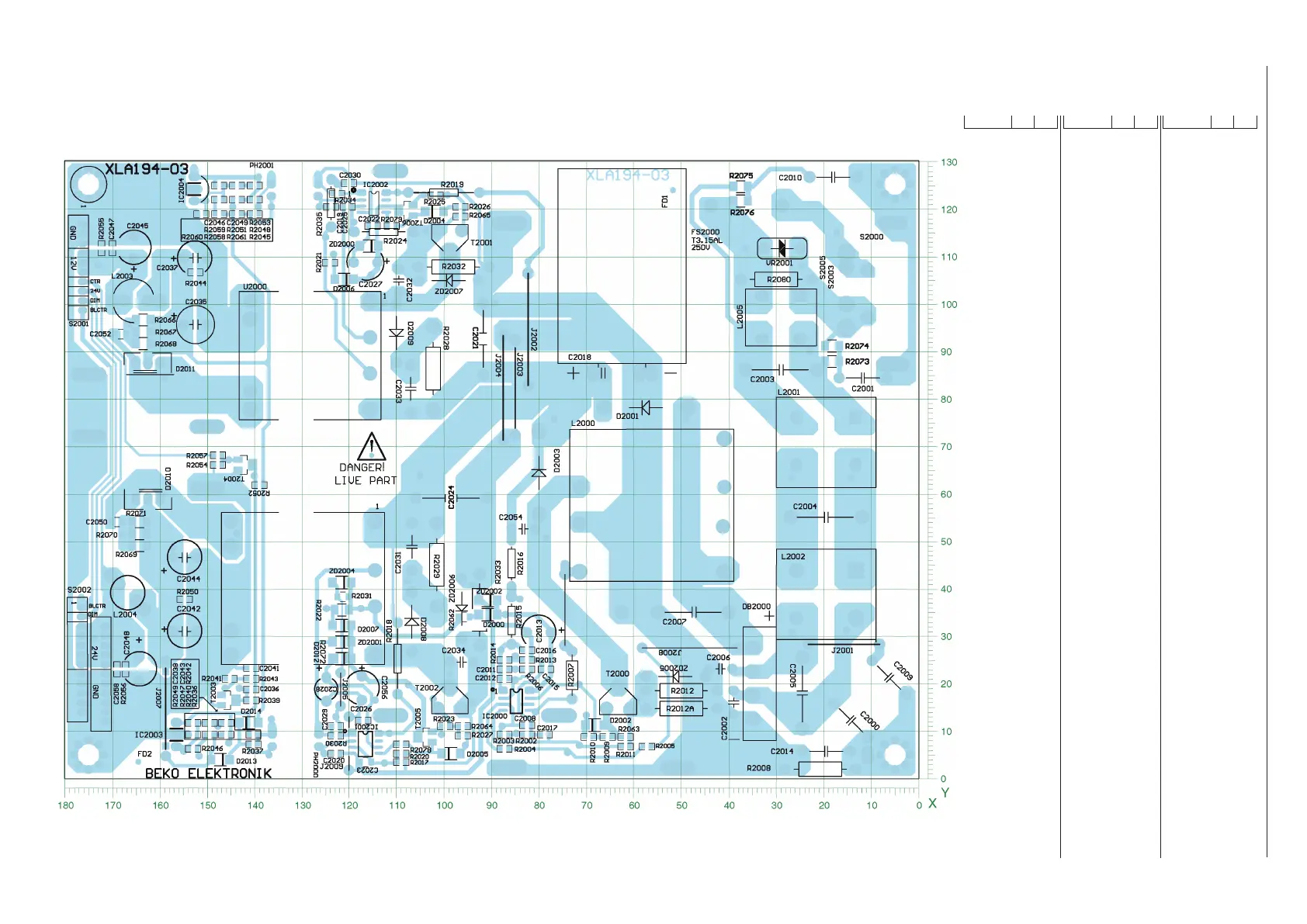

Netzteil-Platte / Power Supply Board XLA194
Ansicht von der Lötseite / View of Solder Side
C2000 T 14 12
C2001 T 12 84
C2002 T 39 16
C2003 T 29 86
C2004 T 20 55
C2005 T 25 18
C2006 T 42 23
C2007 T 51 35
C2008 B 83 11
C2009 T 6 21
C2010 T 18 126
C2011 B 87 23
C2012 B 87 21
C2013 T 80 31
C2014 T 20 6
C2015 B 79 23
C2016 B 83 27
C2017 B 79 9
C2018 T 63 85
C2019 B 124 120
C2020 B 123 5
C2021 T 92 92
C2022 B 115 116
C2023 B 117 3
C2024 T 99 59
C2025 B 120 120
C2026 B 117 12
C2027 T 117 108
C2028 T 125 19
C2029 B 123 11
C2030 B 120 125
C2031 T 107 49
C2032 T 110 105
C2033 T 107 82
C2034 T 96 24
C2035 T 153 95
C2036 B 141 19
C2037 T 153 109
C2038 B 153 12
C2041 B 141 23
C2042 T 155 31
C2043 B 150 12
C2044 T 155 46
C2045 T 166 112
C2046 B 148 125
C2047 B 170 112
C2048 T 165 23
C2049 B 144 125
C2050 B 169 54
C2052 B 168 93
C2054 T 83 52
C2056 T 117 19
C2058 B 169 23
D2000 B 91 34
D2001 T 58 78
D2002 B 68 11
D2003 T 80 64
D2004 B 102 119
D2005 B 99 5
D2006 B 121 105
D2007 B 122 32
D2008 T 107 33
D2009 T 110 94
D2010 T 163 59
D2011 T 163 87
D2012 B 122 25
D2013 B 147 4
D2014 B 141 12
DB2000 T 35 27
FS2000 T 36 120
H2001 T 5 125
H2002 T 5 5
H2003 T 175 125
H2004 T 175 5
IC2000 B 85 16
IC2001 B 117 7
IC2002 B 115 121
IC2003 T 157 9
IC2004 T 153 124
J2001 T 16 28
J2002 T 82 94
J2003 T 85 82
J2004 T 88 82
J2005 T 122 19
J2006 T 75 35
J2007 T 159 15
J2008 T 38 27
J2009 T 120 7
L2000 T 56 57
L2001 T 20 71
L2002 T 20 39
L2003 T 160 100
L2004 T 163 36
L2005 T 29 97
PH2000 T 131 8
PH2001 T 132 124
R2002 B 83 9
R2003 B 87 9
R2004 B 87 6
R2005 B 57 7
R2006 B 83 23
R2007 B 73 22
R2008 T 21 2
R2009 B 66 9
R2010 B 70 9
R2011 B 62 7
R2012 T 50 18
R2012A T 50 15
R2013 B 83 25
R2014 B 87 25
R2015 T 86 33
R2016 T 86 45
R2017 B 109 3
R2018 T 110 25
R2019 T 100 123
R2020 B 109 5
R2021 B 124 108
R2022 B 122 35
R2023 B 100 11
R2024 T 113 115
R2025 B 102 123
R2026 B 97 120
R2027 B 96 9
R2028 T 102 86
R2029 T 102 45
R2030 B 123 9
R2031 B 121 38
R2032 T 98 108
R2033 T 93 35
R2034 B 123 123
R2035 T 124 121
R2036 B 140 9
R2037 B 140 7
R2039 B 141 16
R2040 B 146 9
R2041 B 145 21
R2042 B 146 12
R2043 B 141 21
R2044 B 153 106
R2045 B 140 119
R2046 B 153 6
R2047 B 150 9
R2048 B 140 122
R2049 B 153 9
R2050 B 155 38
R2051 B 144 122
R2052 B 139 62
R2053 B 140 125
R2054 B 148 66
R2055 B 172 112
R2056 B 167 23
R2057 B 148 68
R2058 B 148 119
R2059 B 148 122
R2060 B 151 119
R2061 B 144 119
R2062 B 96 34
R2063 B 62 9
R2064 B 96 11
R2065 B 97 118
R2066 B 164 96
R2067 B 164 94
R2068 B 164 91
R2069 B 164 49
R2070 B 164 51
R2071 B 164 54
R2072 B 122 25
R2073 B 18 88
R2074 B 18 91
R2075 B 38 124
R2076 B 38 121
R2078 B 109 7
R2079 B 111 116
R2080 T 30 105
S2000 T 0 102
S2001 T 176 107
S2002 T 177 14
S2003 T 15 111
S2004 T 172 12
S2005 T 15 108
T2000 T 63 19
T2001 T 99 111
T2002 T 99 19
T2003 B 146 16
T2004 B 142 66
T2005 B 104 9
T2006 B 108 119
U2000 T 128 89
U2001 T 130 40
VR2001 T 29 111
ZD2000 B 116 112
ZD2001 B 122 29
ZD2002 B 91 37
ZD2004 B 122 41
ZD2005 T 51 21
ZD2006 T 96 36
ZD2007 T 99 105
POS. X Y POS. X Y POS. X Y
T: Koordinaten für die Bauteile der Bestückungsseite
Coordinates of the Components on the component side
B: Koordinaten für die Bauteile der Lötseite
Coordinates of the Components on the solder side
