GRUNDIG Service Chassis LX IDTV (iX)
2 - 31
C1 B 62 31
C2 B 62 33
C3 B 65 43
C4 B 75 42
C5 B 84 37
C6 B 84 34
C7 B 125 36
C8 B 125 32
C9 B 71 26
C10 T 161 39
C11 T 161 18
C12 T 19 9
C13 T 19 30
C14 B 148 45
C15 B 29 35
C17 B 19 44
C18 B 23 44
C19 B 171 46
C20 B 174 46
C21 B 58 29
C22 T 91 22
C25 B 109 24
C26 B 84 44
C27 B 89 37
C28 B 62 29
C29 B 36 29
C30 B 144 35
C31 B 67 23
C47 B 56 13
C48 B 56 17
C49 T 161 28
C50 T 19 19
C51 B 71 43
D1 B 39 43
D3 B 36 35
D4 B 143 41
D6 B 155 48
D7 B 162 50
D8 B 23 39
D9 B 13 39
D10 B 20 48
D11 B 171 50
F1 B 88 19
J1 T 12 39
J2 T 59 44
J3 T 51 39
J4 T 64 36
J5 T 68 38
J6 T 48 41
J7 T 81 34
J9 T 136 45
J10 T 135 8
J11 T 135 12
J12 T 80 16
J13 T 45 41
J14 T 104 39
J15 T 100 39
J16 T 58 15
J17 T 61 15
J18 T 84 25
J19 T 86 13
J20 B 73 23
L40 T 86 14
R1 B 58 35
R2 B 58 33
R3 B 58 31
R4 B 58 27
R5 B 84 39
R6 B 84 42
R7 B 62 38
R8 B 62 41
R9 B 71 45
R11 B 31 35
R12 B 36 31
R13 B 144 37
R14 B 67 22
R15 B 58 41
R16 B 174 44
R17 B 167 46
R18 B 19 42
R19 B 15 42
R20 B 9 36
R21 B 15 44
R22 B 168 48
R23 B 176 49
R24 B 62 27
R25 B 110 30
R26 B 148 43
R40 B 110 33
R41 B 78 23
R42 B 110 32
R43 B 76 12
S1 T 173 26
S2 T 173 40
S3 T 7 25
S4 T 7 12
S5 T 95 8
T1 B 47 43
TP1 T 111 26
TP2 T 70 31
TP4 T 61 36
TP5 T 64 37
TP6 T 56 33
TP7 T 65 41
TP8 T 62 43
TP9 T 78 42
TP10 T 75 39
TP11 T 81 38
TP12 T 105 42
TP13 T 99 42
TP14 T 81 43
TP15 T 87 23
TP16 T 117 20
TP17 T 130 37
TP18 T 40 37
TP19 T 70 51
TP20 T 167 50
TP21 T 167 44
TP22 T 165 52
TP23 T 43 44
TP24 T 172 47
TP25 T 175 47
TP26 T 9 21
TP27 T 21 41
TP28 T 16 46
TP29 T 13 46
TP30 T 147 41
TP31 T 146 33
TP32 T 20 6
TP33 T 21 33
TP34 T 53 36
TP46 T 60 14
TP47 T 52 13
TR1 T 141 28
TR2 T 40 22
U1 B 73 34
U2 B 117 26
U3 B 72 18
POS. X Y POS. X Y POS. X Y

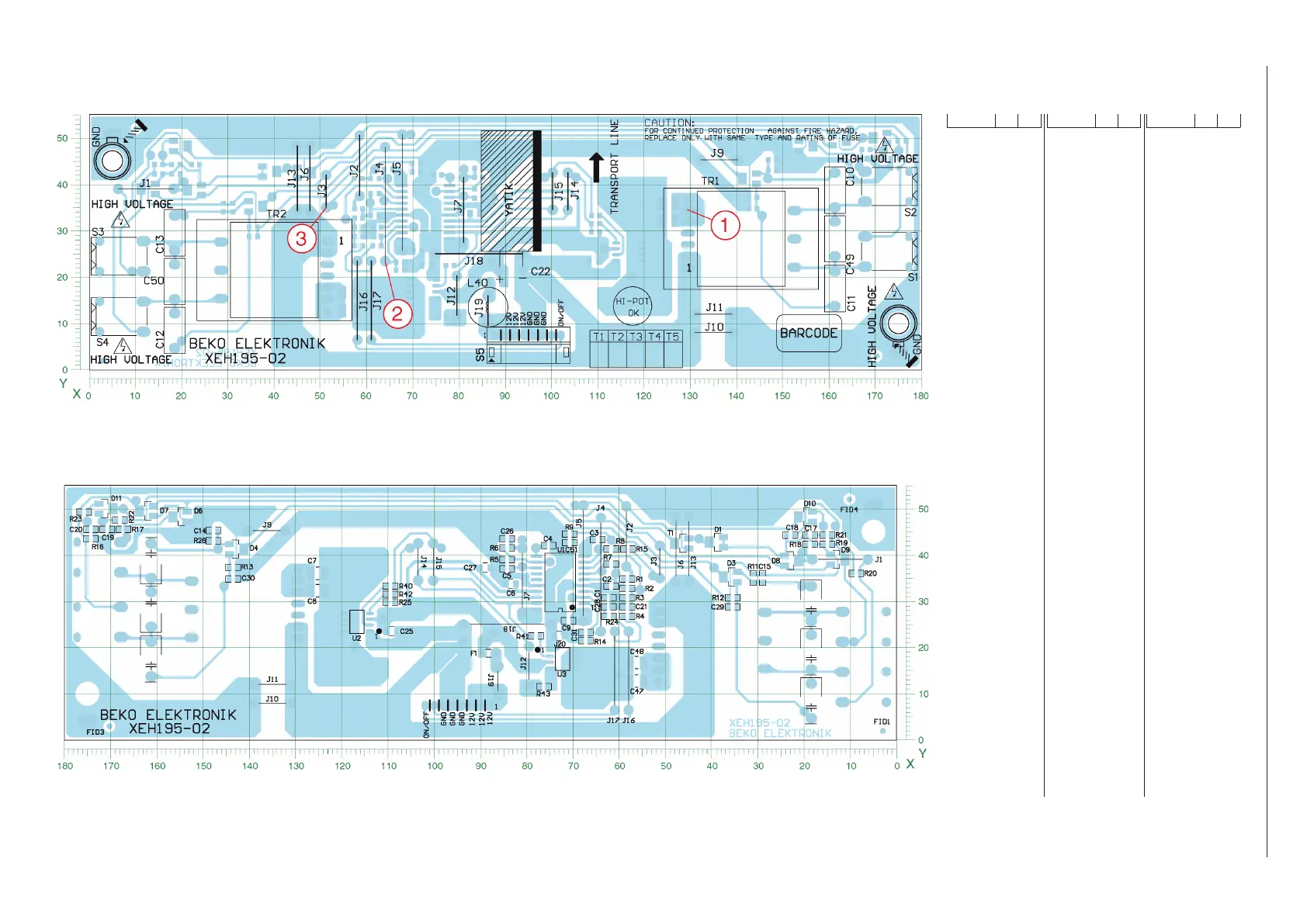

Inverter-Platte / Board (XEH195)
Ansicht von der Bestückungsseite / View of Component Side
Ansicht von der Lötseite / View of Solder Side
