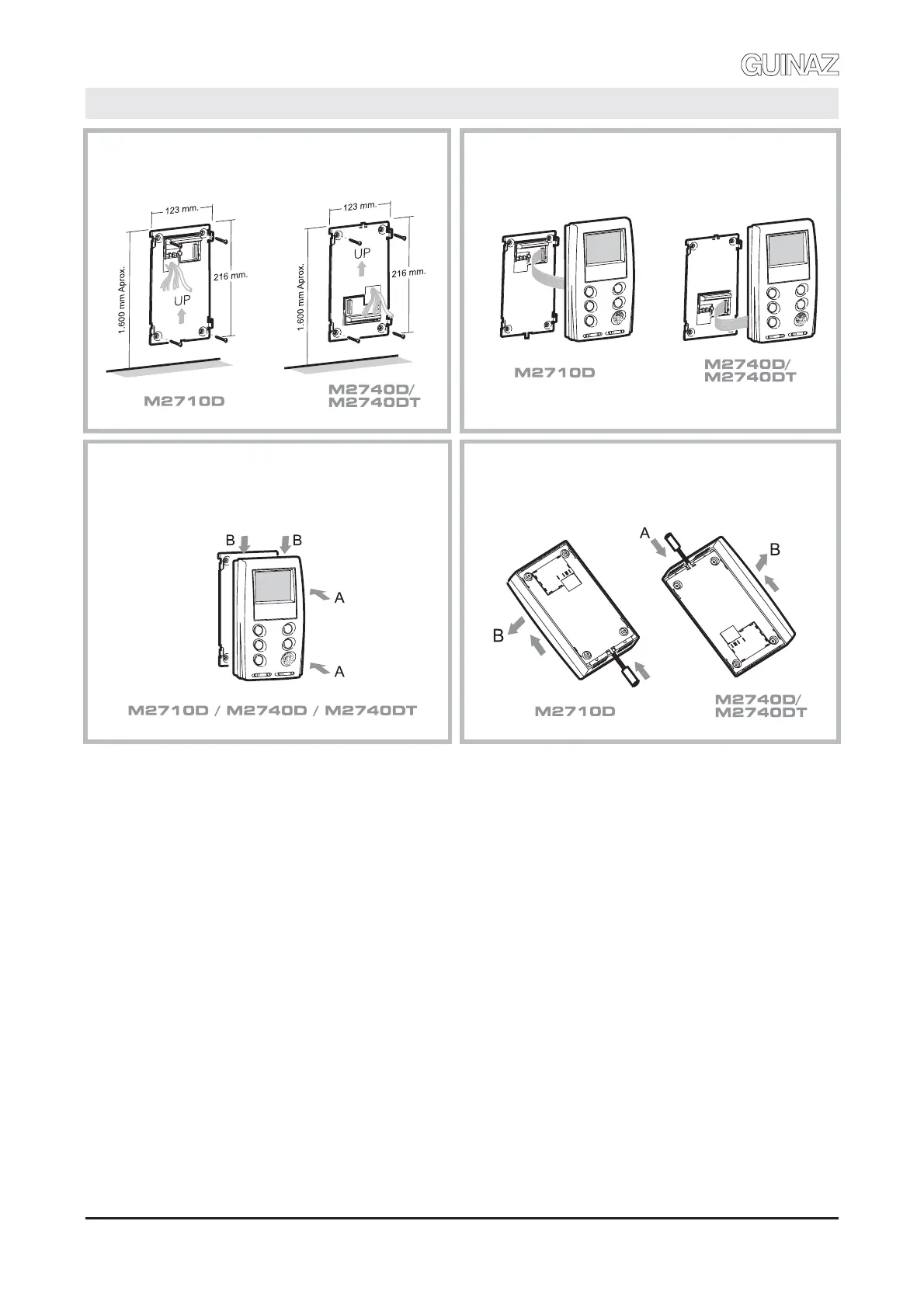

INSTALACIÓN MONITORES M2710D (B&N) / M2740D (COLOR).
INSTALLATION MONITORS M2710D (B&W) / M2740D (COLOUR).
Configurar la tarjeta de conexiones según se indica en la
página 4 y conectar el monitor.
Configure the bridge of the wall base panel as indicated
on page 4 and connect the monitor.
21
Colocar la base mural en la pared mediante 4 tirafondos
y conectar tarjeta de conexiones.
Assemble this wall base panel on the wall using 4 sleeper-
screws and connect it to the connection card.
34
Colocación monitor:
A) Encajar sobre base mural.
B) Presionar hasta clipar.
Assembly of the monitor:
A) Assemble on the wall panel.
B) Press down until it clips in.
Para separar monitor:
A) Soltar el clip con un destornillador.
B) Empujar hacia arriba y luego hacia fuera.
Disassembly of the monitor:
A) Unclip with a screwdriver.
B) Move up and then outwards.
G503111 - R00
¡ATENCIÓN! ¡IMPORTANTE!
LA POSICIÓN DE MONTAJE DE LAS BASES MURALES DE LOS MONITORES M2710D Y M2740D / M2740DT ES DIFERENTE.
WARNING! IMPORTANT!
THE ASSEMBLY POSITION OF THE WALL BASES IS DIFFERENT FOR MONITORS M2710D AND M2740D / M2740DT.
