EG170
Æ
Zegar cyfrowy jednokanałowy
o cyklu tygodniowym
Instrukcja obsługi
Uwaga
PL
Ze względów bezpieczeństwa montaż urządzenia może być
wykonany tylko przez elektryka.
Zastosowanie :
EG170 jest zegarem sterującym, przeznaczo-
nym do automatycznego załączania i wyłącza-
nia urządzeń i obwodów elektrycznych w cyklu
tygodniowym. Zegar może zapamiętać maks 20
instrukcji programowania.
Każdej instrukcji może być
przyporządkowany jeden lub kilka dni.
Pokrywa czołowa jest plombowania.
Uwaga : W celu upewnienia się, że zegar nie
zawiera już żadnych instrukcji sterowania,
zaleca się przed rozpoczęciem programowania
zresetowanie zegara.

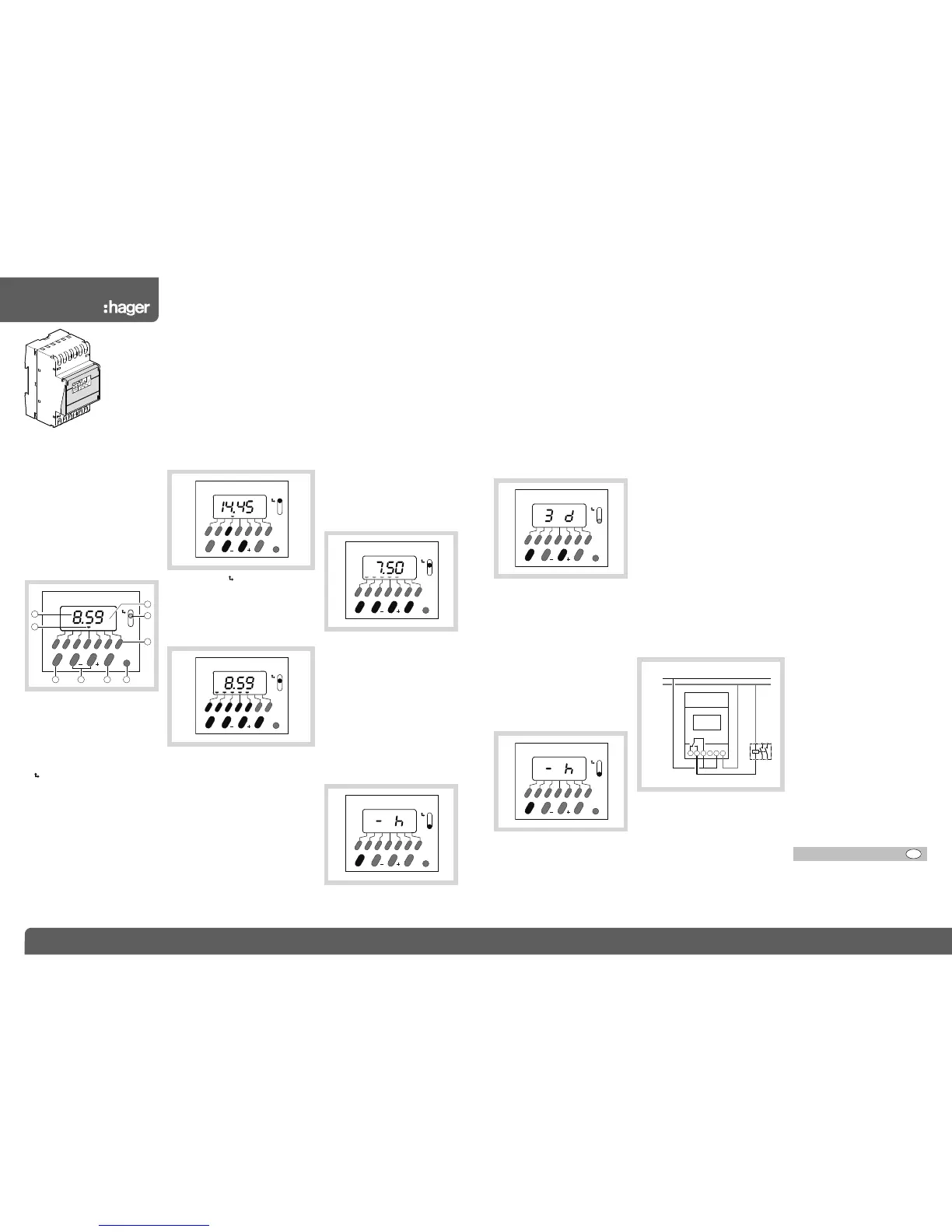

Opis :
Wyświetlacz:
Czas zegarowy
Wskazanie stanu ustawienia (ON/OFF)
Dzień tygodnia
(1 = poniedziałek, 2 = wtorek ...)
Przyciski i przełączniki:
Suwak do wybierania jednego z
następujących trybów pracy:
ustawienie czasu
prog programowanie czasów łączenia,
auto praca automatyczna
manu obsługa manualna
“1” do “7” : wybór dnia tygodnia
“on/off” : wybór stanu ustawienia
“+” i “-” : zmiana czasu zegarowego oraz
czasu przełączenia
“enter” : zatwierdzenie wprowadzonych
danych
“reset” : wyzerowanie programowania
(zresetowanie).
Ustawianie czasu:
1. Ustawić suwak na
2. Wybrać aktualny dzień tygodnia.
3. Wyregulować zegar przyciskami “+” i “-”.
Uwaga:
Zegar zacznie odliczać czas dopiero po opuszczeniu
trybu ustawiania czasu.
Programowanie :
1. Ustawić suwak na “prog”.
2. Wybrać przyciskami od “1” do “7” dzień tygodnia,
w którym ma być wykonana instrukcja.
Wybrany dzień zostanie zaznaczony na wyświetlaczu.
3. Ustawić czas włączenia przyciskami “+” i “-”.
4. Ustawić stan łączenia przyciskiem “on/off”
5. Potwierdzić wprowadzenie przyciskiem “enter”.
W celu wprowadzenia dalszych instrukcji,
powtórzyć kroki od 2 do 5.
Uwaga:
Aby można było wykonać programowanie, suwak
musi być ustawiony na “auto”.
Praca automatyczna
Jest to normalny tryb pracy urządzenia, w którym
nie ma możliwości wprowadzenia zmian ustawień.
Ustawić suwak na “auto”.
Wyświetlanie czasu zegarowego, dnia tygodnia i
trybu pracy.
Sprawdzenie zaprogramowanych
ustawień:
1. Ustawić suwak na “prog”.
2. Wciskać przycisk “enter” , aby wyświetlić
kolejne instrukcje (czas przełączenia, dzień
tygodnia i stan wyjściowy Zał./Wył.).
Praca manualna:
Nieograniczone sterowanie specjalne
(permanentne zał./wył.) :
1. Ustawić suwak na “manu”.
2. Ustawić stan ustawienia przyciskiem “on/off”.
W celu anulowania sterowania specjalnego,
ustawić suwak w pozycji “auto”.
Zmienianie lub kasowanie instrukcji:
1. Ustawić suwak na “prog”.
2. Wciskąć przycisk “enter” , aby wybrać
instrukcję programu.
3. Zmiana :
- czasu przełączenia przyciskami “+”i “-”
- dodanie lub usunięcie dnia tygodnia przez
naciśnięcie odpowiedniego przycisku (od
“1” do “7”).
- stanu wyjściowego przyciskiem “on/off”.
Kasowanie:
W celu skasowania instrukcji, wyłączyć
wszystkie wybrane dni tygodnia przycis-
kami od “1” do “7”.
4. Potwierdzić wprowadzenie przyciskiem
“enter”.
Dane techniczne:
Charakterystyka elektryczna:
- napięcie znamionowe: 230V AC +10/-15%
50/60Hz
- wyjście: 1 zestyk przełączny
μ 16A - 250V AC1.
μ 3A - 250V cos ϕ = 0,6
żarówki: 1000 W
- moc strat: 1 VA
- stopień ochrony: IP20
- izolacja ochronna: II
Parametry pracy:
- dokładność działania: ± 1s / dzień przy 20 °C
- rezerwa działania: co najmniej 3 lata dla baterii
litowych
Temperatury otoczenia:
temperatura pracy: od -10 do +50 °C
temperatura magazynowania: od -10 do +50 °C
Przekrój zacisków przyłączeniowych:
linka: od 0,5 do 2,5 mm
2
drut: od 0,5 do 4 mm
2
Wymiary: 3 moduły (3 x 17,5mm)
Podłączenie:
1. Ustawić suwak na “manu”.
2. Ustawić stan ustawienia przyciskiem
“on/off”.
3. Ustawić czasowe ograniczenia wciskając
przycisk “+” lub “-”.
Ustawianie odbywa się krokami co 1 godzinę,
od 1 do 23 godzin. Czasy przekraczające 23
godziny można ustawić krokami co 1 dzień.
Okres trwania, jaki można określić, wynosi
maksymalnie 27 dni.
4. Ustawić suwak na “auto”.
Wskazanie stanu ustawienia miga. W ten
sposób podawana jest informacja, że specjalne
sterowanie ograniczone czasowo jest aktywne.
Po upływie ustawionego czasu nastąpi
ponowne ustawienie wyjścia według określonej
instrukcji programu.
Zerowanie zegara sterującego:
Naciśnięcie przycisku “reset“ spowoduje skaso-
wanie zaprogramowanych kroków zegara ste-
rującego.
1. Ustawić suwak na “manu”.
2. Wciskać przycisk “-” aż na wyświetlaczu
pojawi się znak -h.
3. Ustawić suwak na “auto”.
Sterowanie specjalne ograniczone czasowo
(Timer)
