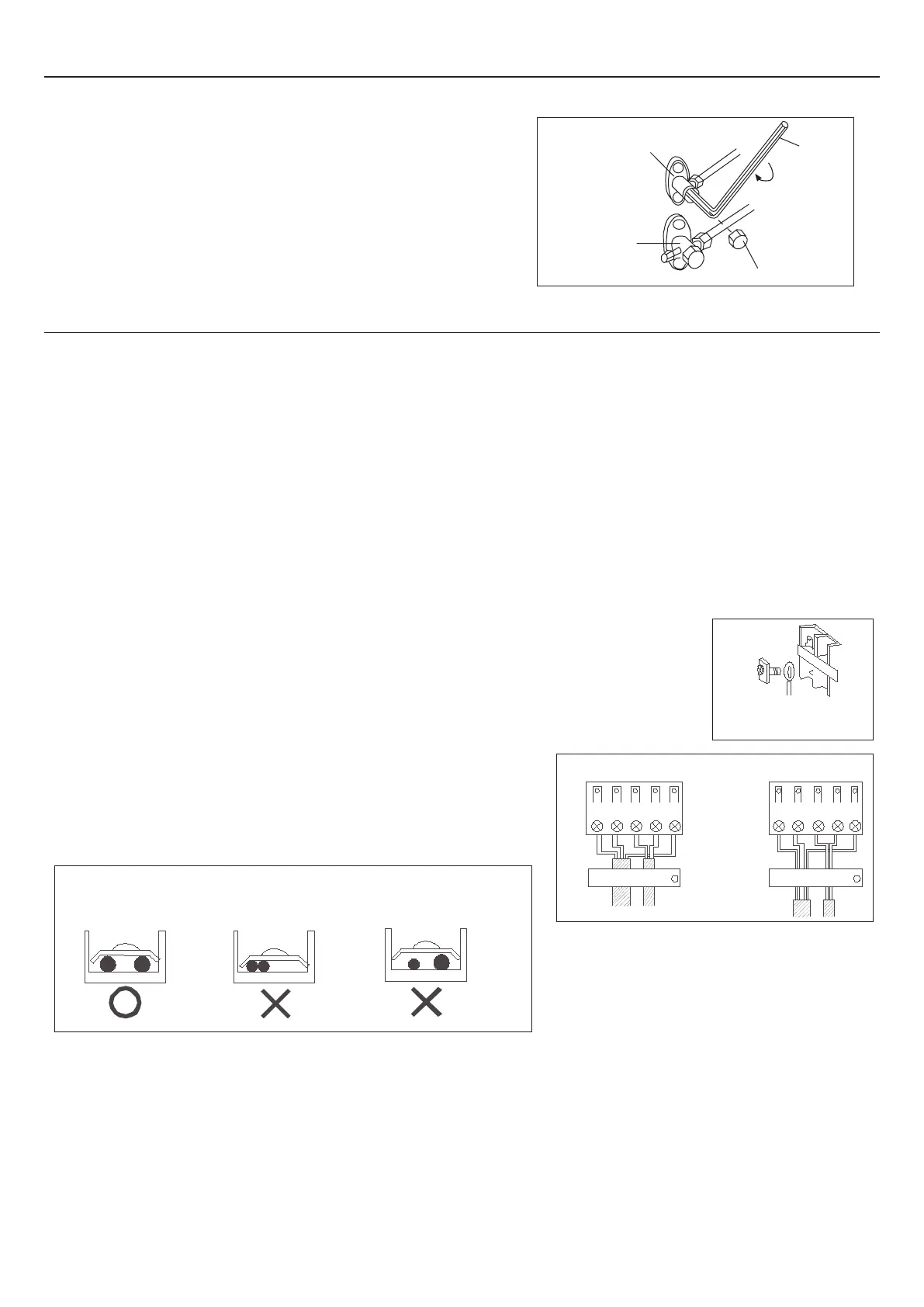

Pomp omlaag
Om het milieu te beschermen, moet u naar beneden pompen wanneer u het apparaat verplaatst of weggooit.
1) Verwijder de ventieldoppen van vloeistofafsluiter en gasafsluiter.
2) Voer geforceerde koeling uit.
3) Sluit na vijf tot tien minuten de vloeistofafsluiter met een
zeskantsleutel.
4) Na twee tot drie minuten sluit u de gasstop en stopt u de
geforceerde koeling.
vloeistofafsluiter
Zeshoekige
moersleutel
Sluiten
Ventieldop
Gasafsluiter
Bedradingswerkzaamheden
1. Electrische bedrading
1. Electrische bedrading
● Deairconditionermoeteenspeciaalcircuitenbedradinggebruikendoordegekwaliceerdeelektricienvolgensde
bedradingsregelsdiezijngespeciceerdindenationalenorm.
● De aardingsdraad en de neutrale draad moeten strikt gescheiden zijn. Verbind de neutrale draad met de aardingsdraad
is niet correct.
● De explosieveilige elektrische lekschakelaar moet worden geïnstalleerd.
● Alle elektrische draden moeten van koperdraad zijn. 1PH, 220-240V ~, 50 / 60Hz.
● Als het netsnoer en de communicatiedraad beschadigd zijn, moet het worden vervangen door de fabrikant of zijn
reparatiecentrumofeenanderevergelijkbaregekwaliceerdepersoonomhetrisicoopelektrischeschokkente
voorkomen. De verbindingskabel moet worden afgeschermd.
Lont: T25A 250VAC (voedingsprint).
● Controleer het schakelschema van de vervangen zekering, explosieveilige zekering.
● DespecicatievanstroomkabelisH05RN-F3G 4,0 mm
2
● DespecicatievankabeltussenbinnenunitenbuitenunitisH05RN-F4G2,5mm
2
(meer dan 30 m, kies H07RN-F4G 4,0
mm
2
)
2. Bedrading methode
● Bedradingsmethode van orbiculaire klemmen
Voor de verbindingsdraad met orbiculaire klemmen is de
bedradingsmethode zoals weergegeven in de rechter afbeelding:
verwijder de verbindingsschroef, steek de schroef door de ring aan
het uiteinde van de draad, sluit vervolgens aan op het klemmenblok
en draai de schroef vast.
● Bedradingsmethode van rechte klemmen
Voor de verbindingsdraad zonder ringklemmen is de
bedradingsmethode: draai de verbindingsschroef los en steek het
uiteinde van de verbindingsdraad volledig in het aansluitblok en
draai de schroef vast.
Trek de draad iets naar buiten om te bevestigen dat hij stevig
vastzit.
Bedradingsmethode voor
ringklemmenblok
Correct drukken
Verkeerd drukken
Klemmenblok
Klemmen
drukken
● Krimpverbindingsmethode voor draden zonder klemmen
Verbind de draad met
dezelfde diameter met de
twee zijden van de terminal
Sluit de draad met
dezelfde diameter niet
aan dezelfde kant aan
Verbind de draad niet
met verschillende
diameters
● Krimpverbindingsmethode voor verbindingsdraad
Na aansluiting moet de draad worden bevestigd met een draadkap. De draadafdekking moet op de beschermlaag van de
verbindingsdraad drukken, zoals weergegeven in de afbeelding rechtsboven.
Opmerking: bevestig bij het aansluiten van de bedrading het terminalnummer van de binnen- en buitenunits zorgvuldig. Onjuiste
bedrading beschadigt de controller van de airconditioner of het apparaat kan niet werken.
3. Bedradingsmethode van buitenunit:
Verwijder het deksel van de klemmenkast en klem.
● Hoogspanningslijn
Sluit respectievelijk de stroomdraad, de neutrale draad, de aarddraad aan op de L / N op het klemmenblok en de aardingsschroef op
de metalen plaat.
● Communicatielijn tussen binnen en buiten
Bijv. Sluit respectievelijk terminal 1/2/3 / GND van Indoor B aan op 1/2/3 op Terminal B en aardingsschroef op metalen plaat van
Outdoor. Max. 5 binnenunits voor 5U buiten en de rest buiten volgen dezelfde logica.
Installeer de klem en het deksel van de klemmenkast opnieuw volgens de installatiehandleiding, nadat de bovengenoemde
verbinding is voltooid
Notitie: Netsnoer en communicatiedraad worden door de consument zelf geleverd.
