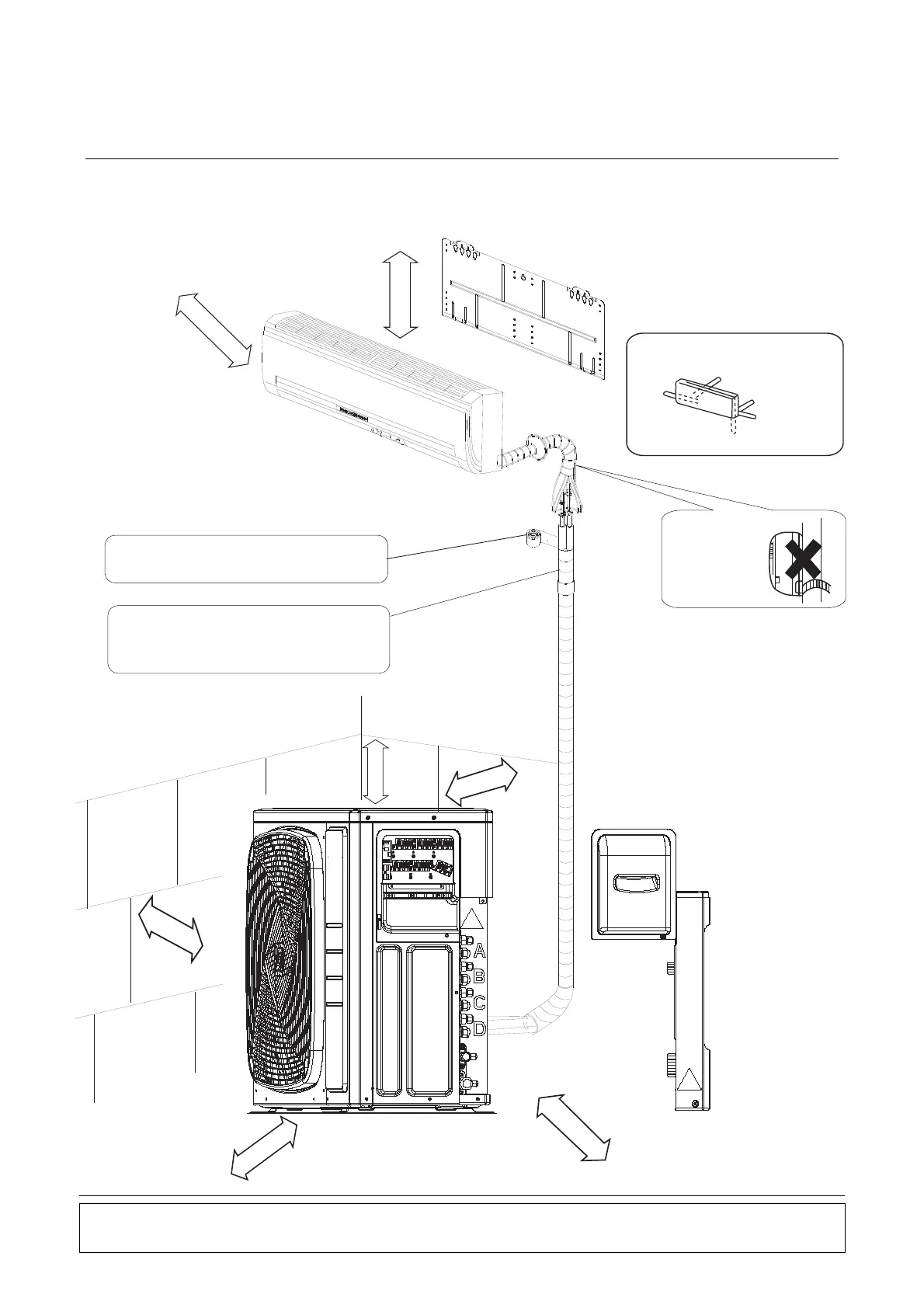

Schema di installazione dell'unità esterna/interna
Quando si esegue la sola posa delle tubazioni senza collegare l’unità interna con l’intento di aggiungere un'altra unità
interna in un momento successivo, evitare di collegare il tubo di diramazione integrato all'unità esterna. Evitare che
sporcizia o umidità penetrino dalle estremità del tubo di diramazione integrato.
Per l’installazione attenersi allo schema seguente:
20
Direzioni dei tubis
Postenore sinistro
Postenore destro
Destra
sotto
Sinistra
Awolgere il tubo isolante con il nastro dal basso
verso l’alto
Tagliare il tubo termoisolante della giusta misura
e awolgerlo con il nastro. Attenzione: non lasciare
spazi vuoti(punti di fuoriuscita) nella linea di taglio
del tubo isolante.
Più di 10cm
Più di 10cm
Più di 60cm
Più di 25cm
A
¡æ
B
C
D
E
Più di 5cm
Più di 10cm
Attenzione al
sollevamento del
tubo di scarico
Se esiste il rischio che l’unità cada o si ribalti, fissarla alle fondazioni con bulloni, cavi o altri dispositivi. Se la postazione
non è ben drenata, collocare l’unità su una base di montaggio piana (o piedistallo in plastica). Installare l’unità esterna in
piano (a livello). Se non lo si fa, possono verificarsi fuoriuscite o accumuli d’acqua.
Più di 30cm
