14
Instrucciones de instalación

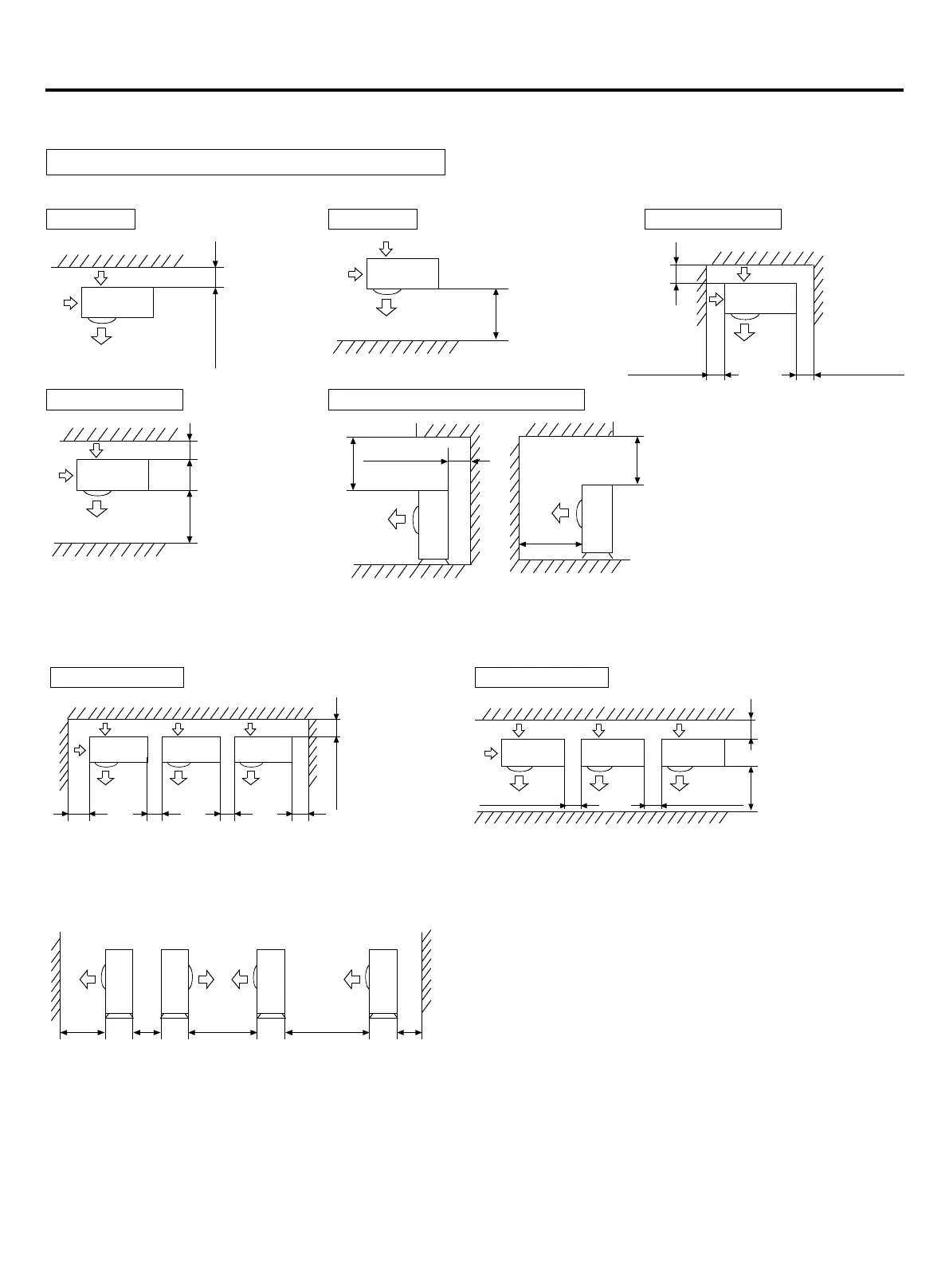

(2) Espacio de instalación y mantenimiento
Selección de la ubicación de instalación de exterior
(1) Instalación de una sola unidad (unidad: pulg.(mm)in.)
La supercie superior y las dos laterales deben estar expuestas a espacios abiertos, y las barreras en al menos un lado
de la parte delantera y trasera deben ser más bajas que la unidad exterior.
(2) Instalación de varias unidades (unidad: (mm)in.)
(3) Instalación de varias unidades en la parte delantera y trasera (unidad: (mm)in.)
La supercie superior y las dos laterales deben estar
expuestas a espacios abiertos, y las barreras en al menos
un lado de la parte delantera y trasera deben ser más bajas
que la unidad exterior.
• Los espacios de servicio de instalación que se muestran en las ilustraciones se basan en una temperatura de
entrada de aire de 95°F (35°C)(DB) para la operación fresco. En regiones donde la temperatura de admisión de aire
regularmente excede los 95°F (35°C) (DB), o si se espera que la carga de calor de las unidades exteriores exceda
regularmente la capacidad operativa máxima, reserve un espacio mayor que el indicado en las cifras en el lado de
admisión de aire de las unidades.
• Con respecto al espacio de salida de aire requerido, coloque las unidades teniendo en cuenta el espacio requerido
para el trabajo de tuberías de refrigerante en el sitio también. Consulte a su distribuidor si las condiciones de trabajo no
coinciden con esos dibujos.
Encima 500(20)
Encima 150(6)
Encima 300(12)
Encima 200(8)
Encima 150(6)
Encima 1000(40)
Encima 150(6)
Encima 150(6)
Encima 500(20)
Encima 1000(40)
Encima
1000(40)
Encima
150(6)
Encima 300(12)
Encima
300(12)
Encima 300(12)
Encima 200(8)
Encima 300(12) Encima 300(12)
Encima 1000(40)
Encima 200(8)
Encima
300(12)
Encima
1000(40)
Encima 1500(60)
Encima 2000(80)
Encima 200(8)
Atrás
Frente
Espalda y lateral
Espalda y lateral
Anverso y reverso
Anverso y reverso
Cuando existen barreras por encima de la unidad
La altura de
las barreras
es inferior a la
de la unidad
exterior
La altura de las barreras es inferior a la de la unidad exterior
Estándar
