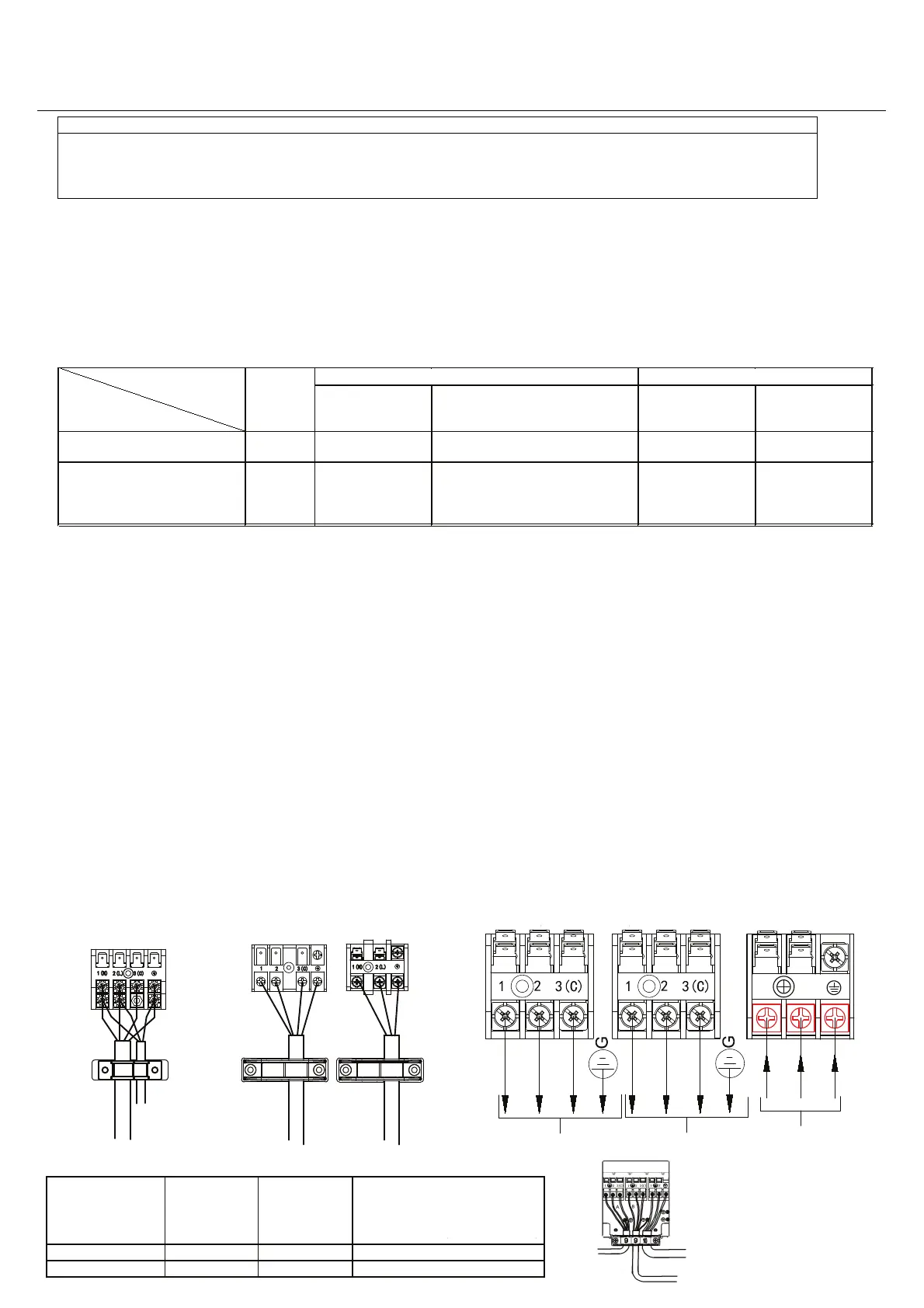

Procedura di installazione Cablaggio elettrico
AVVISO!
PERICOLO DI LESIONI O MORTE
STACCARE LA CORRENTE PRIMA DI ESEGUIRE QUALSIASI TIPO DI COLLEGAMENTO ELETTRICO.
COMPLETARE TUTTI I COLLEGAMENTI DI MESSA A TERRA PRIMA DI ESEGUIRE COLLEGAMENTI DI
TENSIONE.
Precauzioni per il cablaggio elettrico
Il cablaggio elettrico deve essere eseguit
o soltanto da personale autorizzato.
Non collegare più di 3 cavi alla morsettiera. Utilizzare sempre capicorda crimpati di tipo rotondo con presa isolata alle
estremità dei cavi.
Utilizzare soltanto conduttori in rame.
●
Dimensioni dei cavi di alimentazione e di colle
gamento
La tabella 6 riporta le dimensioni dei cavi e i tipi di dispositivi di protezione del circuito utilizzabili: fa riferimento a cavi lunghi
●
20
m con una caduta di tensione inferiore al 2%.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da chi si occupa dell’assistenza tecnica
per conto del produttore o da un soggetto con qualifica simile.
Se il fusibile del quadro di comando è rotto, sostituirlo con uno in ceramica tipo T 25A/250V
Il metodo di cablaggio deve essere conforme alle normative di cablaggio locali.
Il cavo di alimentazione e i cavi di connessione devono essere forniti.
Tutti i cavi devono avere la marcatura CE. Durante l'installazione, quando vengono interrotti i cavi di collegamento,
assicurarsi che il cavo della messa a terra sia l'ultimo a essere interrotto.
L'interruttore antideflagrante del condizionatore deve scollegare tutti i poli e la distanza fra i suoi due contatti non deve
essere inferiore a 3mm. Tali dispositivi di disconnessione (scollegamento) devono essere integrati nel cablaggio fisso.
La distanza tra le due morsettiere dell'unità interna ed esterna non deve superare i 5 m. Se superiore, il diametro del cavo
deve essere aumentato secondo le normative di cablaggio locali.
Deve essere installato un interruttore antideflagrante.
Procedura per il cablaggio
AVVISO:
I CAVI DI COLLEGAMENTO DEVONO ESSERE ALLACCIATI COME INDICATO NELLA FIGURA 1. UN CABLAGGIO NON
CORRETTO POTREBBE DANNEGGIARE
L'APPARECCHIATURA.
●
1) Rimuovere le viti che si trovano lateralmente prima di estrarre il pannello frontale.
2) Collegare correttamente i cavi alla morsettiera e fissarli con un morsetto.
3) Posare correttamente i cavi e farli passare attraverso l’apposita apertura sul pannello laterale.
•
•
•
•
•
•
•
•
Oggetto
Interruttore differenziale di corrente Interruttore di circuito con messa a terra
Stato
nterruttore Capacità nominale del dispositivo di
protezione del sovraccarico di
corrente (A)
nterruttore
Modello
Corrente di
automatico automatico
dispersione (mA)
(A) (A)
H1U09TAAOUT H1U12TAAOUT
H1U09FAAOUT H1U12FAAOUT
1 20 15 20 30
H1U18TAAOUT H1U18FAAOUT
H1U24TAAOUT
H2U14MAAOUT H2U18MAAOUT
H2U14TAAOUT H2U18TAAOUT
1 25 20 25 30
H1U12TAAOUT H1U18TAAOUT
Modello H1U09TAAOUT H1U09FAAOUT H1U24TAAOUT
H1U12FAAOUT
H1U18FAAOUT
Cavi di collegamento 4G1.0mm² 4G1.0mm² 4G1.0mm²
Cavo di alimentazione 3G1.0mm² 3G1.5mm² 3G2.5mm²
PER
H1U09TAAOUT
H1U12TAAOUT
H1U18TAAOUT
Unità esterna
H1U09FAAOUT
PER
H1U24TAAOUT
H1U18FAAOUT
Unità esterna
PER
H1U12FAAOUT
1(N)
2(L)
ALIMENTAZIONE
All'unità interna A A l'unità interna B ALIMENTAZIONE
All'unità interna
All'unità interna
ALIMENTAZIONE
ROOM A
ALIMENTAZIONE
26
ROOM B
H2U14MAAOUT
H2U18MAAOUT
H2U14TAAOUT
H2U18TAAOUT
H2U14MAAOUT
H2U18MAAOUT
H2U14TAAOUT
H2U18TAAOUT
