15
Instructions d’installation

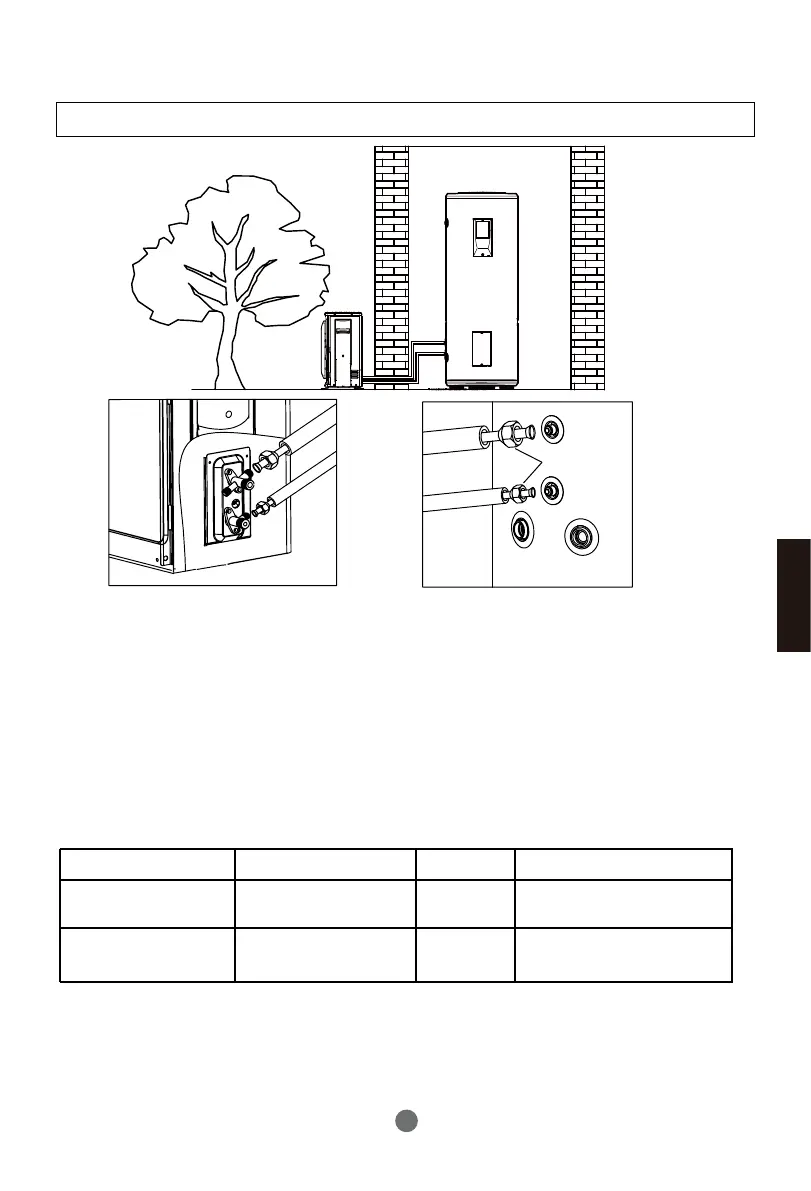

Connexion de l'appareil interne
Fançais
a) Façonner les tuyaux selon le chemin ;
b) Retirer les écrous flare en laiton(A) sur l'appareil intérieur (ballon) et le stocker
(vérifier qu'aucune impureté ne soit laissée);
c) Couper le tube selon la longueur fixe, avec un coupe-tube, évitant toute
déformation ;
d) Enlever les bavures avec un alésoir à tuyau, évitant d'envoyes des impuretés à
l'intérieur (maintenir le tube vers le bas) ;
e) Introduire les écrous flare en laiton(A) filetés sur les tuyaux dans la bonne
direction ;
f) Insérer le tube dans l'appareil à colerette et placer la bride à l'extrémité du tuyau
de raccordement, comme indiqué dans le tableau.
Après avoir vérifié qu'il n'y a pas de plis ou de déchirures sur le cône, raccorder
les tuyaux à l'aide de deux clés, en faisant attention à ne pas endommager les
tuyaux. Si la force est insuffisante, alors il y aura des fuites. Bien que la force soit
trop importante, il peut y avoir des pertes, car il est facile d'endommager la
colerette. La méthode la plus sûre consiste à serrer le raccordement à l'aide
d'une clé et d'une clé dynamométrique.
Tuyau（non fourni)
tuyau d'entrée de
réfrigérant
tuyau de sortie de
réfrigérant
spécification
φ6.35 mm (1/4”)
φ9.5 mm (3/8”)
Épaisseur
0.8mm
0.8mm
Couple de serrage [Nm]
15~20
29~34
A
