Instructions d’installation
19

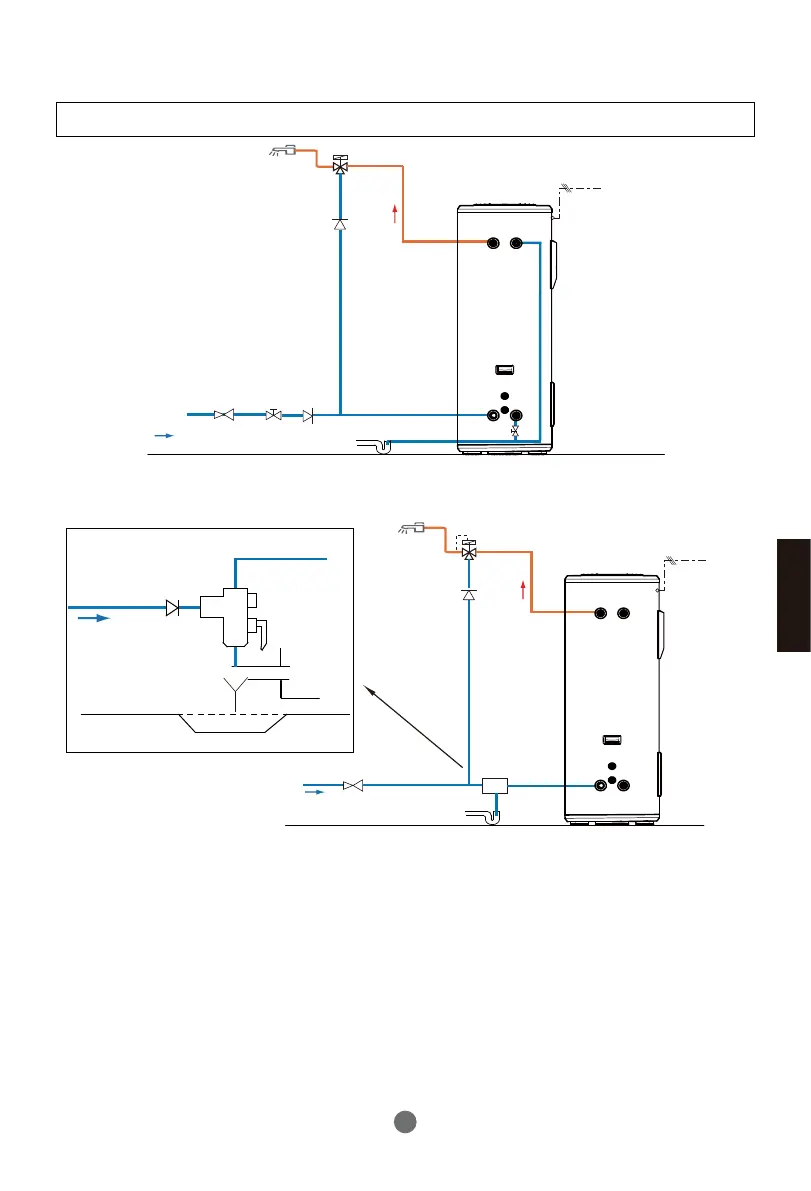

Schéma d’installation
Nota:
Installation A
Installation B(uniquement pour la France)
- La vanne de décharge de pression, la vanne thermostatique, la vanne d’arrêt, le clapet
anti-retour, T&P valve et le groupe de sécurité ne sont pas inclus dans les
accessoires, veuillez sélectionner les accessoires appropriés sur le marché local ;
- Les appareils avec la certification NF/CE sont recommandées.
- Conformément aux règles de sécurité, un groupe de sécurité(8.5bar,99°C,G3/4M)
doit être installé sur le ballon. Pour la France, nous recommandons les unités de
sécurité hydrauliques équipées d’une membrane avec le marquage NF. Intégrer
la valve de sécurité dans le circuit d’eau froide.
- La pression de l'eau entrée doit etre entre 1 bar et 6 bar. Si elle est inférieure à 1 bar
il faut ajouter une pompe d’appoint à l’entrée d’eau ; si elle est supérieure à 6 bar, il faut
ajouter un reducteur de pression à l'entrée de l'eau.
- La température conseillée de l'eau du entrée est entre 10-30°C.
Fançais
Entrée réservoir
Antiretour
Arrêt
Sécurité
Purge
Mitigeur thermostatique
Bouchon
Clapet
anti-retour
Détendeur
Sortie
eau
chaude
Entrée eau froide
Vidange
230V
50Hz
2CM
Groupe de sécurité
Entrée eau froide
Bouchon
Mitigeur thermostatique
Piquage pour
soupape de
sécurité
Clapet anti-retour
Sortie
eau
chaude
Entrée eau froide
Vidange
230V
50Hz
vanne de drainage
Détendeur Arrêt Antiretour
