Instructions d’installation
Connexions électriques
21

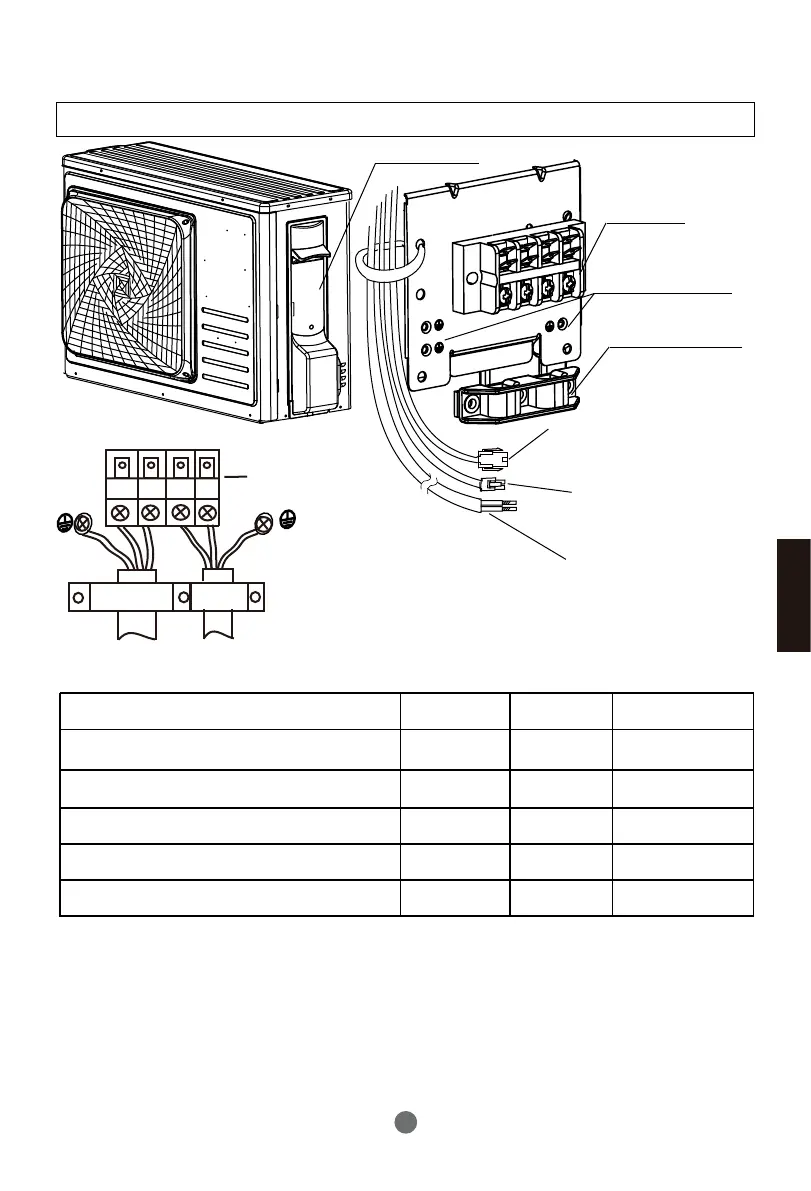

Connexion des câbles de l'appareil externe :
a) Retirer le couvercle électrique.
b) Connecter les câbles de l'appareil externe, selon les schémas de câblage.
c) Connecter la ligne de signal du contrôleur, le capteur de température du
réservoir et HP/HC signal cable.
d) Après la connexion, vous devez utiliser la bride de fixation pour presser le câble.
La bride de fixation doit être pressée contre la gaine extérieure du câble.
e) Installer le couvercle électrique.
Boitier de protection
Description
Disponibilité
Allimentation électrique
Câble
non fourni
3*2.5mm²
Type
H05RN-F
Interconnexion
fourni
la ligne de signal du contrôleur
le capteur de température du réservoir
HP/HC signal cable
fourni
fourni
fourni
3*1.5mm²
2*0.75mm²
4*0.2mm²
4*0.2mm²
H05RN-F
H03VVH2-F
blindé – UL2464
blindé – UL2464
Bornier
bord de fixation
Allimentation
electrique
Interconnector
Bride
de fixation
Bornier
Prise de terre
L
N
L
N
HP/HC signal cable
(2*0.75mm2 )
la ligne de signal
du contrôleur
le capteur de
température du réservoir
