Montage et Installation
ASSEMBLEMENT ET INSTALLATION

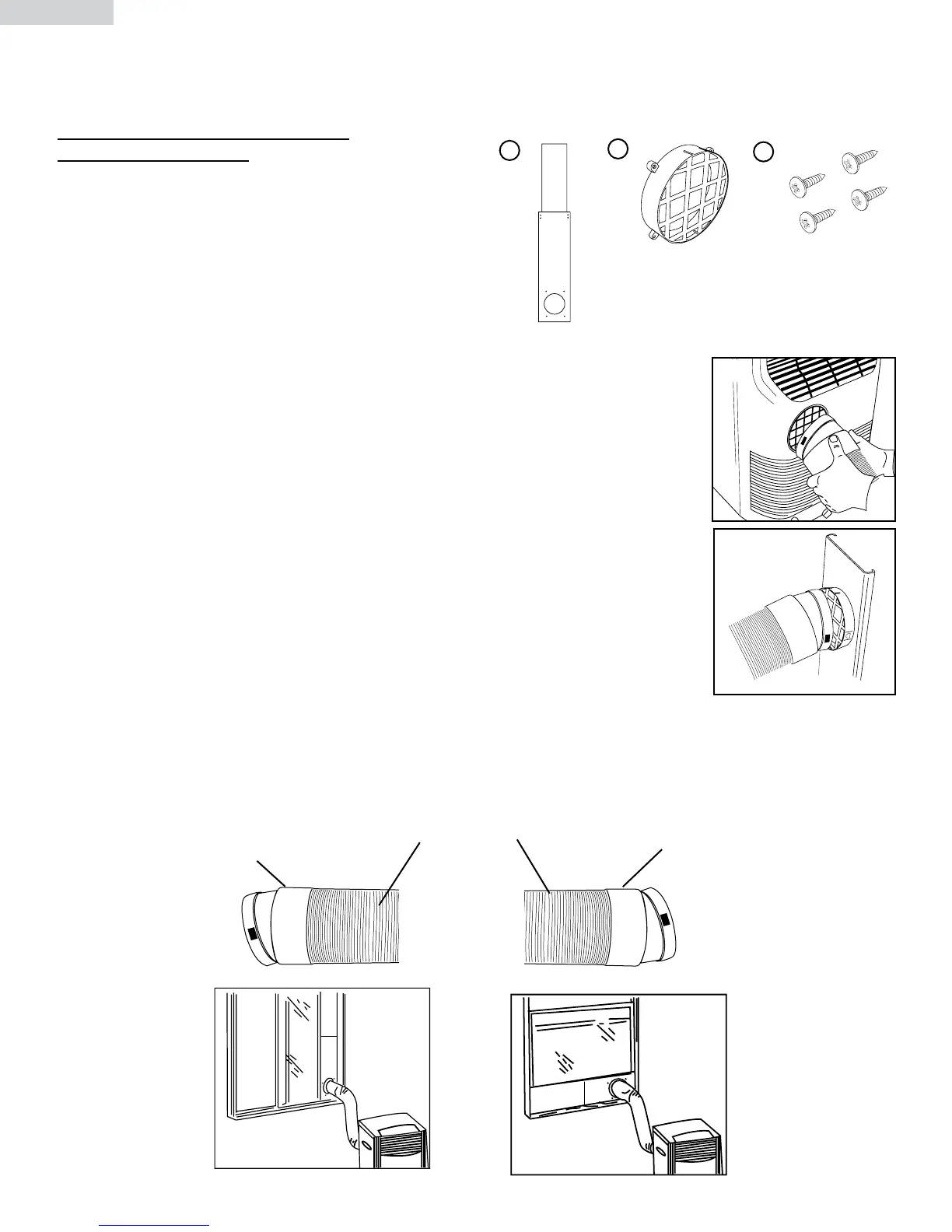

ACCESSOIRES INCLUS
1. Panneaux en matiere plastique - 2 pieces
2. Adapteur du panneau de la fenetre - 1 piece
3. Vis – 4 pieces
4. Connecteurs du tuyau d’echappement de la
chaleur -2pieces
5. Tuyau d’echappement de la chaleur – 1piece
1. Pousser l’adapteur du panneau de la fenetre circualaire a travers le
panneau en plastique . Alignez les trous et resserrez l’adapteur avec les
4 vis qui sont inclus dans la trousse. ( Resserrez les vis du devant )
2. Ajustez le panneau en plastique a la largeur et hauteur de votre fenetre et
resserrez les 2 vis qui sont attaches au panneau.
3. Installez le panneau en plastique sur la fenetre . Si necessaire, utilisez la
bande adhesive pour assurer le panneau en place.
4. Connectez le tuyau d’echappement a l’unite en inserrant le cote plus etroit
de l’adapteur de l’unite qui est attaché au tuyau dans l’echappement.
Tournez l’adapteur dans le sens des aiguilles d’une montre jusqu’a ce que
ce dernier se verouille. ( Voir l’illustration A )
5. Transferez l’unite a la fenetre, etendez le tuyau et attachez l’autre fin du
tuyau a la fenetre . Alignez les etiquettes du tuyau et de l’adapteur du
panneau de la fenetre et attachez les ensemble.
6. Branchez à la prise murale pour être prêt pour l'opération.
NOTE : Utilisation sur le circuit simple de sortie seulement.
