4
(Siehe Illustrationen auf Seite 122)
Vorabhinweis zur Montage: Ein Monteur ist zum
Auf- und Abbau des Gerüstes erforderlich.
Werkzeug: 1 x Kreuzschlitzschraubenzieher
2 x Schraubenschlüssel
Teileübersicht:
[1] Klappbarer Leiterrahmen mit
Sicherheitsgelenk .............. 2 x
[2] Diagonalstrebe mit vormontiertem
Schließsystem (Länge = 1690 mm) 4 x
[3] Horizontalstrebe mit vormontiertem
Schließsystem (Länge = 1490 mm) 2 x
[4] Geländerstrebe mit vormontiertem
Schließsystem .................. 2 x
Arbeitsplattform und Montageelemente
[5] Arbeitsplattform ............... 1 x
[6] Abdeckkappe .................. 4 x
[7] Hakenschraube M8 ............. 2 x
[8] Flügelmutter M8 ............... 2 x
[9] Abdeckung ................... 2 x
Quertraversen und Montageelemente
[10] Quertraverse .................. 2 x
[11] Fuß ......................... 4 x
[12] Kreuzschlitzschraube ............ 4 x
[13] Fahrrolle ..................... 2 x
[14] Halter ....................... 2 x
[15] Buchse ...................... 2 x
[16] Sechskantschraube M8 x 45 mm ... 2 x
[17] Sechskantschraube M8 x 100 mm .. 4 x
[18] Unterlegscheibe M8 ............. 4 x
[19] Mutter M8 .................... 6 x
[20] Gerüstkennzeichnung (2 Aufkleber) . 1 x
Die produktspezifischen Angaben inklusive
Herstelldatum sind auf der Gerüstkennzeichnung
[20] angegeben.
4. Produktübersicht
1 x Hausgerüst
(Auflistung der Einzelteile
siehe 4. Produktübersicht)
1 x Gebrauchsanleitung
3. Lieferumfang
Vor der weiteren Verwendung Inhalt auf Vollständig-
keit und eventuelle Transportschäden überprüfen.
Entfernen sie das Verpackungsmaterial.
WARNUNG
Erstickungsgefahr!
Verpackungsmaterial ist kein Kinderspielzeug, es
besteht Erstickungsgefahr bei unsachge mäßer
Handhabung.

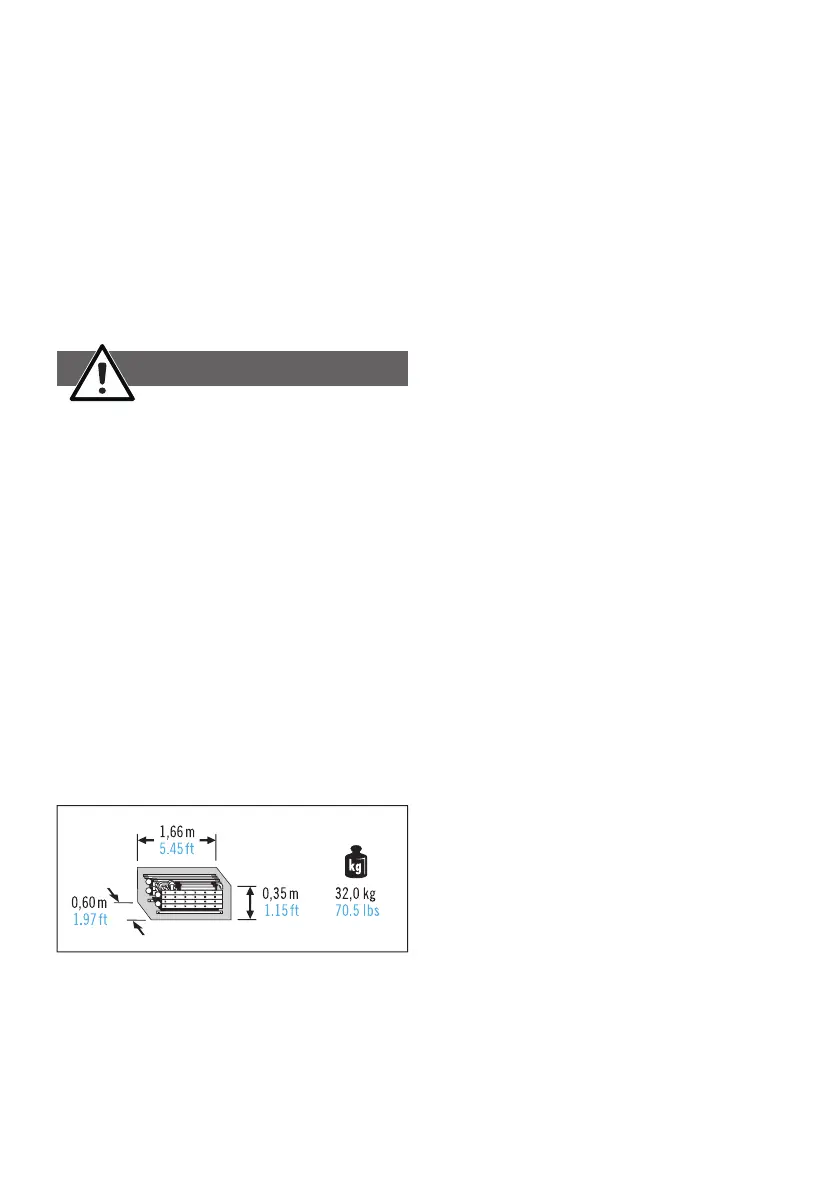

Verpackungsmaße und Bruttogewicht
