Hailo G60 - Комплект Поставки; Обзор Продукции

76
1 монтажные леса
(список компонентов
см. гл. 4 «Обзор продукции»)
1 Руководство по эксплуатации
3. Комплект поставки 4. бзор продукции
Перед дальнейшим применением проверьте упа-
ковку на комплектность и наличие повреждений
при транспортировке.
Удалите упаковку.
Опасность попадания мелких
деталей в дыхательные пути!
Не позволяйте детям играть с упаковкой, в
случае ненадлежащего обращения присутствует
опасность асфиксии.
ПРЕДОСТЕРЕЖЕНИЕ

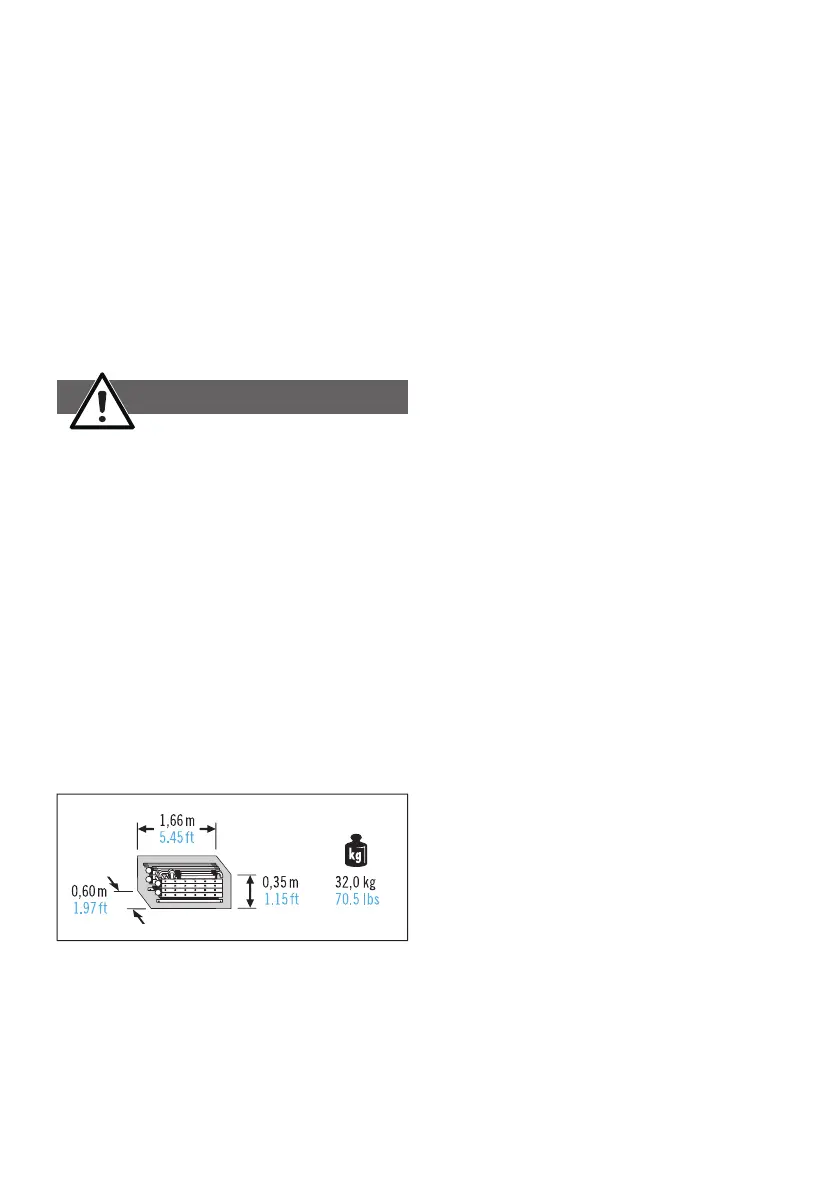

Размеры упаковки и вес брутто
(См. изображения на стр. 122)
Предварительное указание для монтажа Монтаж и
демонтаж лесов должен осуществляться монтажником.
Инструмент 1 крестовая отвертка, 2 гаечных ключа
Список деталей
[1] складная рама лестницы с
безопасным шарниром ............. 2
[2] диагональная распорка с
предустановленной системой фиксации
(длина = 1690 мм) ................. 4
[3] горизонтальная распорка с
предустановленной системой фиксации
(длина = 1490 мм) . ................ 2
[4] распорка ограждения с
предустановленной системой фиксации . 2
Рабочая платформа и
монтажные элементы
[5] Рабочая платформа ................. 1
[6] Защитный колпачок ................ 4
[7] Крюкообразный винт M8 ............ 2
[8] Барашковая гайка M8 ............... 2
[9] Кожух ............................. 2
Поперечины рамы и
монтажные элементы
[10] Поперечина рамы .................. 2
[11] Ножка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
[12] Крестовая отвертка ................. 4
[13] Ходовой ролик ..................... 2
[14] Держатель ........................ 2
[15] Втулка ............................ 2
[16] Шестигранный винт M8 x 45 мм ...... 2
[17] Шестигранный винт M8 x 100 мм ..... 4
[18] Шайба M8 ......................... 4
[19] Гайка M8 .......................... 6
[20] Маркировка лесов (2 наклейки) ...... 1
Маркировка [20] содержит сведения о конкретном
изделии, в том числе дату его изготовления.
