Die Eingelenkleitern, Art.-Nr. 7516-XXX, 7520-XXX
und 7524-XXX,
sind mit einem Querbalken ausge-
stattet, der vor dem Gebrauch der Leiter montiert
werden muss.
Zur Montage ist ein Schraubenschlüssel (SW10)
erforderlich.

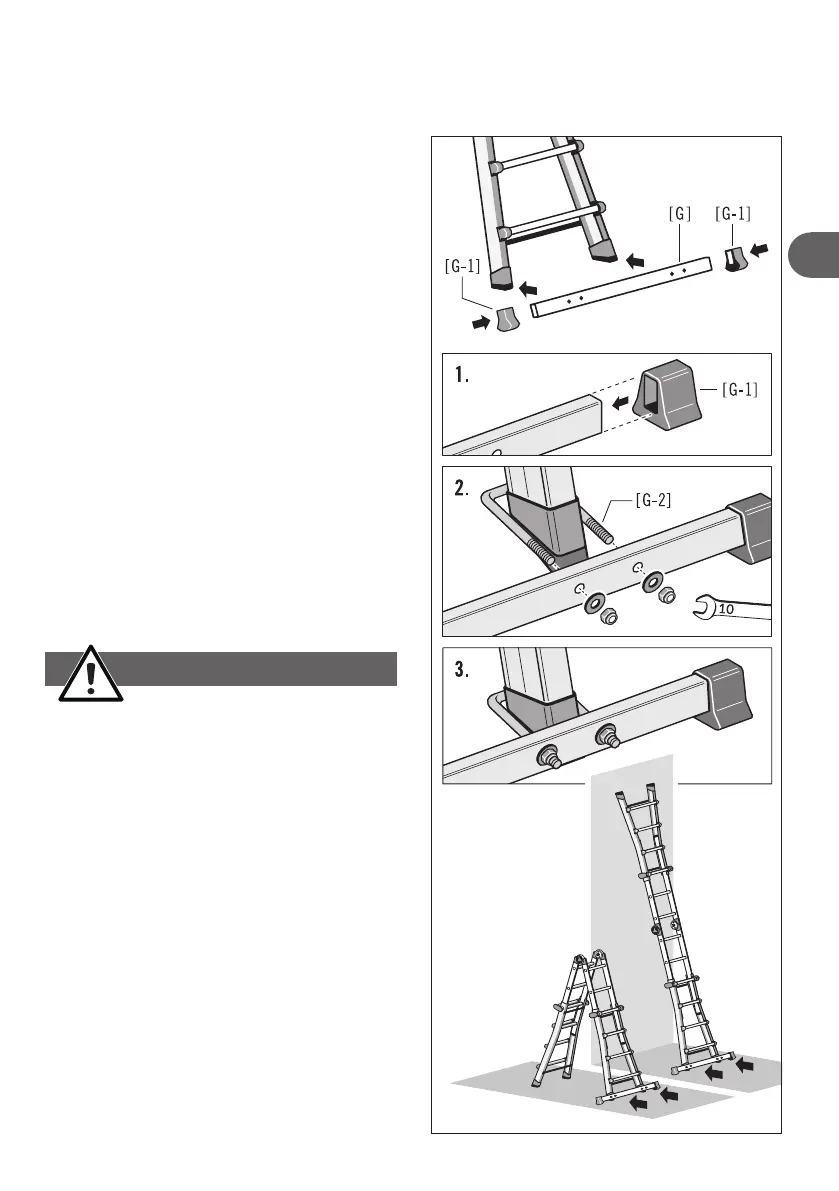

Befestigung der Füße:
1. Beide Füße [G-1] fest auf die Enden des
Querbalken [G] schieben.
Montage des Querbalken:
Der Querbalken wird an die Füße des aus-
schiebbaren Leiterschenkels befestigt.
2. Bügelschraube [G-2] und Querbalken [G] wie
dargestellt am Fuß des Leiterschenkels positio-
nieren.
3. Anschließend Querbalken an beide Füße fest
verschrauben.
6. Anleitung für den Zusammenbau
WARNUNG
Gefahr schwerer Verletzungen
durch einen Umsturz!
Die Leitern, Art.-Nr. 7516-XXX, 7520-XXX und
7524-XXX, dürfen nur mit montiertem Querbalken
verwendet werden.
