HALFEN DEHA KKT-U Montagehandleiding
Deutsch EnglishFrançaisNederlandsPolskiČeskyEspañol

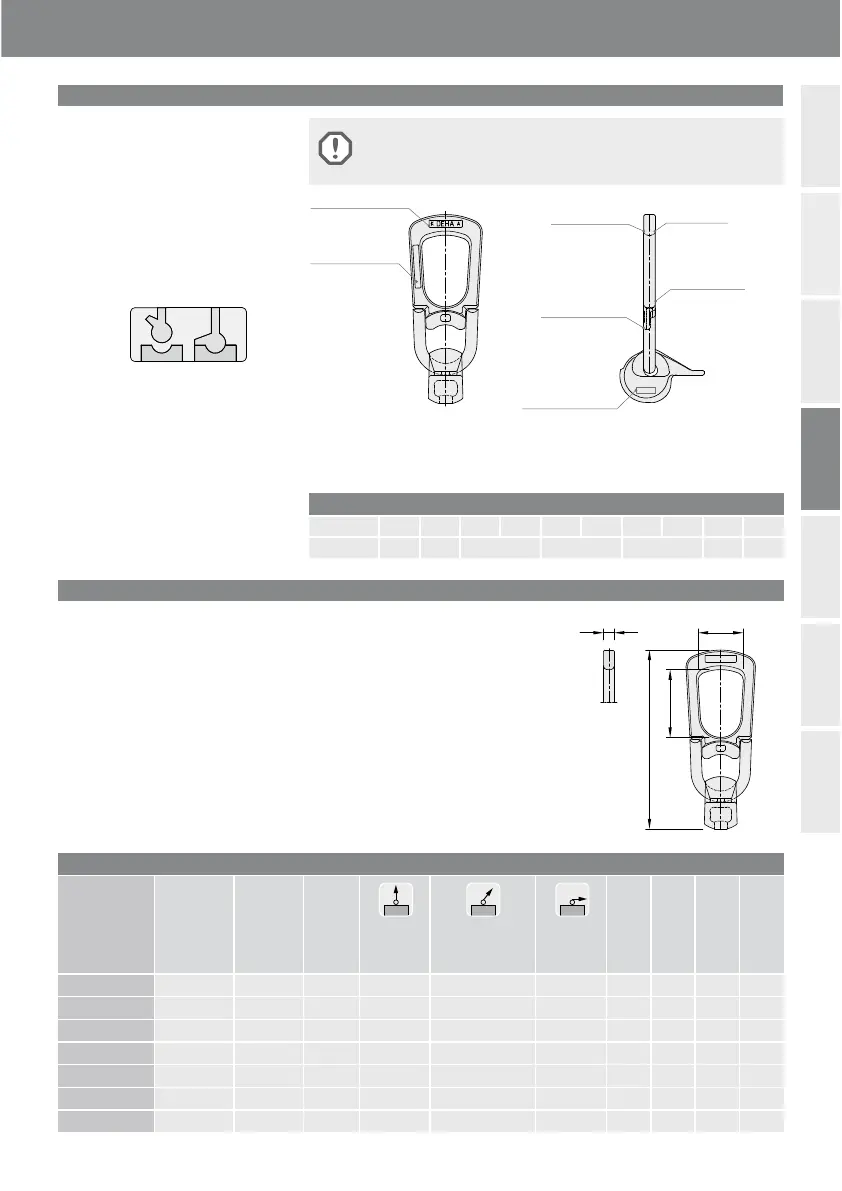

Markering
Iedere universeel hijshaak is voorzien
van een markering. Op de voorzijde
van de hijsbeugel wordt de naam van
de fabrikant (HALFEN DEHA) en de
markering (K-A) vermeld. Op de ach-
terzijde zijn belastinggroep, bedienings-
symbool en CE-markering te vinden.
Op de kogel worden belastinggroep,
fabricagenummer en productiejaar ver-
meld.
De markeringen K-A geven aan dat de
universeel hijshaak geschikt is voor de
volgende twee HALFEN DEHA trans-
portankersystemen:
• type K voor het kogelkop trans-
portankersysteem
• type A voor het transportankersys-
teem met adapter
Bedienings-
symbool
Fabricagenr.
Productiejaar
Alleen intern voor het gieten
Belasting-
klasse
CE-markering
Fabrikant
Type K-A
Fabrikant
Type K-A
Identifi catie-
nummer
Identifi catie-
nummer
l
g
a
t
Technische omschrijving
Deze montagehandleiding geldt voor
de universeel hijshaak in combinatie
met de montagehandleiding voor het
HALFEN DEHA kogelkop transportan-
kersysteem.
Het systeem bestaat uit de HALFEN
DEHA universeel hijshaak en inge-
bouwde HALFEN DEHA kogelkop
transportankers. De HALFEN DEHA
universeel hijshaak is een handmatig
te bedienen koppeling. De belasting-
groepen en afmetingen staan in onder-
staande tabel.
De hijshaak en het transportanker
moeten tot dezelfde belastinggroep
behoren. Bij gebruik volgens de voor-
schriften is, door de geometrische ei-
genschappen van alle componenten
van het HALFEN DEHA KKT-transport-
ankersysteem, een foutieve combina-
tie uitgesloten. Alle veiligheidsvoor-
schriften moeten in acht worden
genomen, met name de Europese
Machinerichtlijnen (MD) 2006/42/EC
en de richtlijn VDI/BVBS 6205.
Controleer altijd voor gebruik of alle hijsmiddelen geschikt
zijn voor de juiste toepassing en onbeschadigd zijn.
Het is absoluut verboden beschadigde hijsmiddelen te gebruiken!
Toewijzing van de universeel hijshaak aan de belastingklassen van het anker
(elke hijshaak is gemarkeerd met de betreff ende belastingklasse).
Belastingklasse van het anker en bijbehorende universeel hijshaak
Anker 1,3 2,5 4,0 5,0 7,5 10,0 15,0 20,0 32,0 45,0
Hijshaak 1,3 2,5 5,0 10,0 20,0 32,0 45,0
Belastbaarheid van de universeel hijshaak bij verschillende belastingsrichtingen en afmetingen
Belastingklasse
Artikelom-
schrijving
Bestelnr.
0738.010-
Gewicht
[kg]
Verticaal
hijsen
[kN]
Hijsen onder een
hoek ≥ 45°
[kN]
Kantelen
[kN]
a
[mm]
g
[mm]
l
[mm]
t
[mm]
1,3 6102-1,3 00001 0,9 13,0 13,0 13,0 47 71 188 12
2,5 6102-2,5 00002 1,4 25,0 25,0 25,0 59 86 230 14
5,0 6102-5,0 00003 3,4 50,0 50,0 50,0 70 88 283 16
10,0 6102-10,0 00004 9,1 100,0 100,0 100,0 88 115 401 25
20,0 6102-20,0 00005 21,0 200,0 200,0 200,0 106 135 506 30
32,0 6102-32,0 00006 47,0 320,0 320,0 320,0 172 189 680 40
45,0 6102-45,0 00007 59,0 450,0 450,0 450,0 179 192 676 40
