HALFEN DEHA KKT-U Montážní návod
Deutsch EnglishFrançaisNederlandsPolskiEspañol Česky

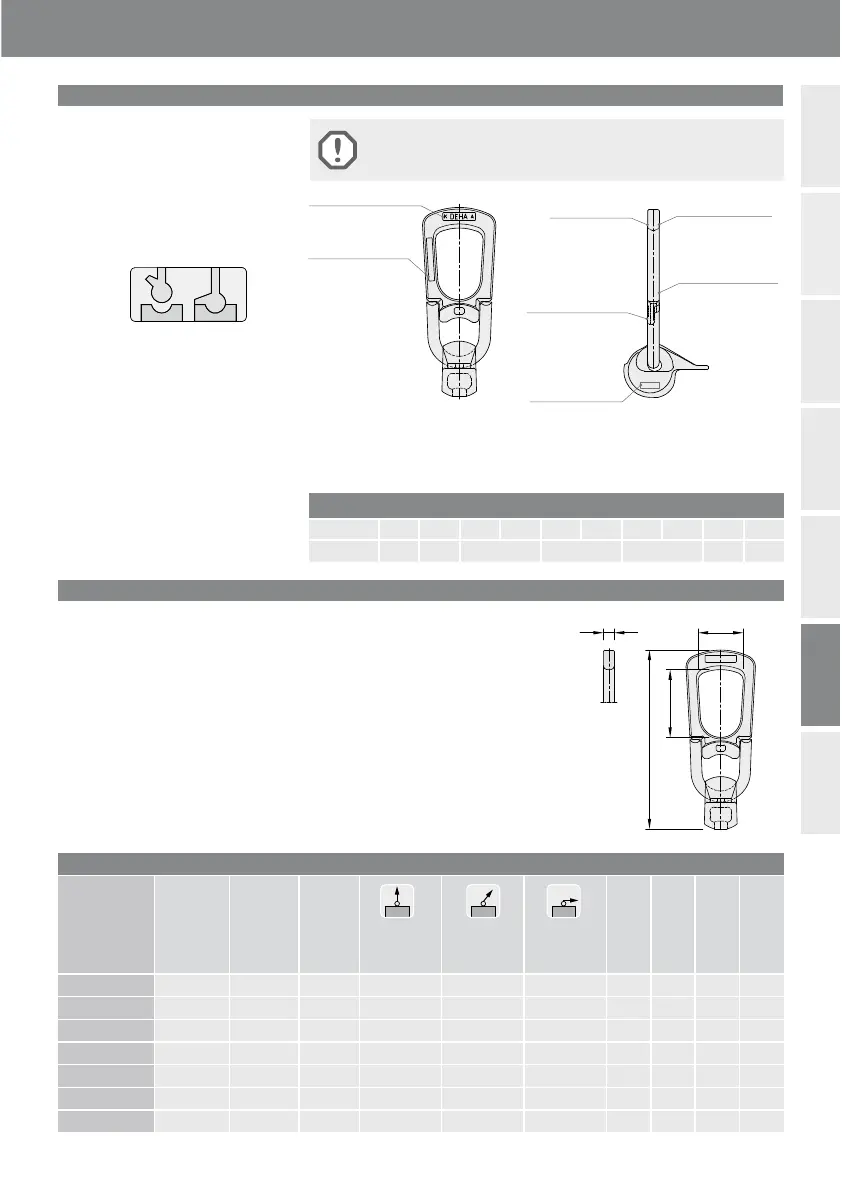

Značení
Každá univerzální kulová spojka je
označena: nahoře v oku naleznete
údaje o výrobci (HALFEN DEHA) a
značení (K-A) pro použití univerzální
kulové spojky a také vyražené identifi -
kační číslo spojky. Na zadní straně
jsou viditelné podrobné údaje o
výrobku a značka CE.
Označení K-A říká, že univerzální ku-
lovou spojku lze použít pro tyto dva
systémy přepravních úchytů HALFEN
DEHA:
• K - použití s přepravními úchyty
HALFEN DEHA s kulovou hlavou
• A - použití s adaptérem pro úchyty
HALFEN DEHA s objímkou
Symbol obsluhy
Číslo šarže, rok
výroby, pouze
interní pro
litinový díl
Zatížení
Značka CE
Výrobce
Použití K nebo A
Výrobce
Použití K nebo A
Identifi kační číslo
Identifi kační
číslo
l
g
a
t
Technické údaje
Tento provozní návod platí pro uni-
verzální spojku zároveň s montážním
návodem a návodem k použití sys-
tému přepravních úchytů s kulovou
hlavou HALFEN DEHA.
Systém tvoří univerzální spojka
HALFEN DEHA a zabudované
přepravní úchyty s kulovou hlavou
HALFEN DEHA. Univerzální spojka
HALFEN DEHA se obsluhuje manu-
álně. Stupně zatížení a rozměry uvádí
následující tabulka.
Spojka a úchyt musí vždy náležet ke
stejnému stupni zatížení. Při použití
originálních výrobků HALFEN DEHA
nelze zaměnit skupinu zatížení.
Dodržujte předpisy ochrany zdraví
proti úrazům, zvláště Evropskou stro-
jírenskou směrnici (MD) 2006/42/
EC a Směrnici VDI/BV-BS 6205.
Všechny úvazové prostředky musí být před použitím vizuálně zkontrolo-
vány na bezvadný stav! Prostředky vykazující vady nesmí být použity!
Přiřazení univerzální spojky ke skupinám zatížení úchytu (každá spojka je označe-
na příslušnou skupinou zatížení).
Skupina zatížení úchytu a příslušná univerzální spojka
Úchyt 1,3 2,5 4,0 5,0 7,5 10,0 15,0 20,0 32,0 45,0
Spojka 1,3 2,5 5,0 10,0 20,0 32,0 45,0
Nosnost univerzální spojky při různém směru zatížení a rozměrech
Pro zatížení
označení
artiklu
obj. č.
0738.010-
hmotnost
[kg]
centrický
tah
[kN]
šikmý tah
≥ 45°
[kN]
příčný tah
[kN]
a
[mm]
g
[mm]
l
[mm]
t
[mm]
1,3 6102-1,3 00001 0,9 13,0 13,0 13,0 47 71 188 12
2,5 6102-2,5 00002 1,4 25,0 25,0 25,0 59 86 230 14
5,0 6102-5,0 00003 3,4 50,0 50,0 50,0 70 88 283 16
10,0 6102-10,0 00004 9,1 100,0 100,0 100,0 88 115 401 25
20,0 6102-20,0 00005 21,0 200,0 200,0 200,0 106 135 506 30
32,0 6102-32,0 00006 47,0 320,0 320,0 320,0 172 189 680 40
45,0 6102-45,0 00007 59,0 450,0 450,0 450,0 179 192 676 40
