HALFEN DEHA KKT-U Montážní návod
Deutsch EnglishFrançaisNederlandsPolskiEspañol Česky
Pro vypnutí se nejdříve spus-
tí hák. Koule se vytočí smě-
rem nahoru a nyní je
možné zvednout univerzální
spojku .
Otočná a přepravní spojka Vypnutí
Spojení
Otáčení zatížené
spojky je možné pouze
omezeně.

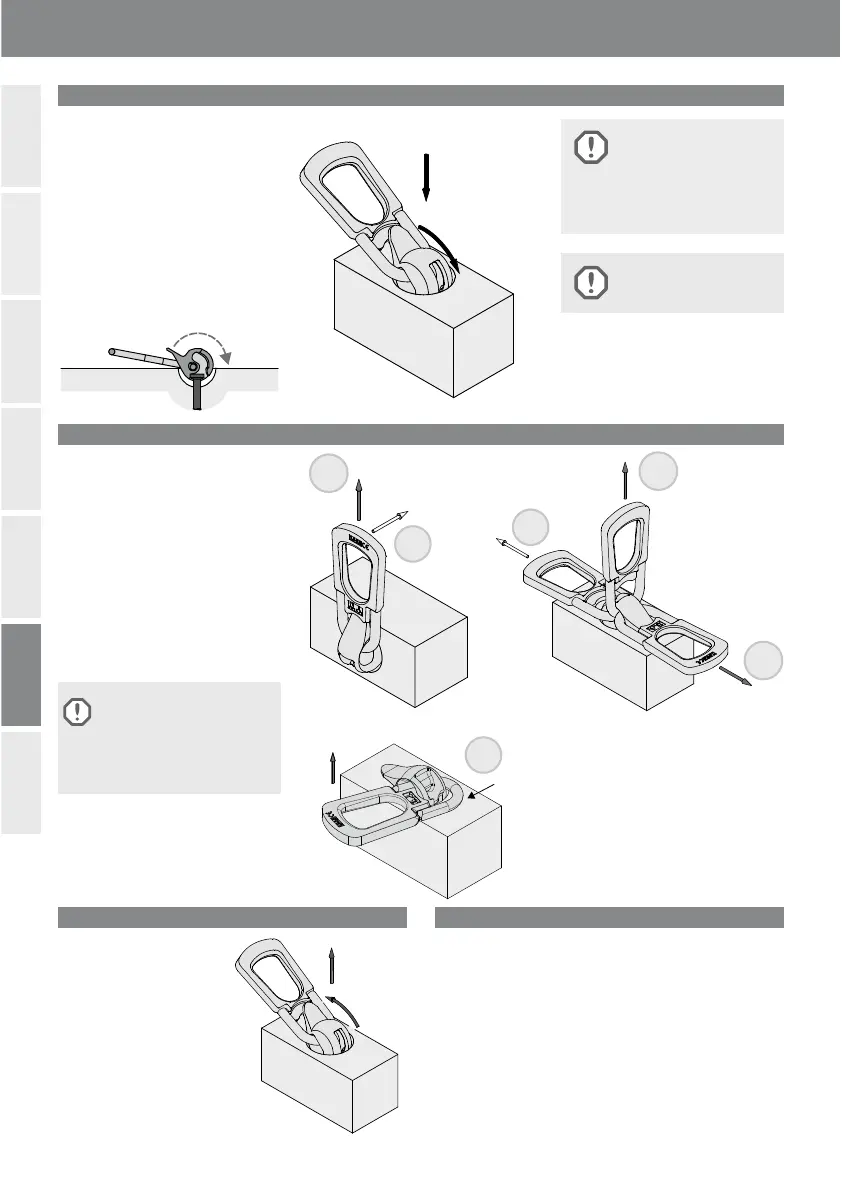

U prefabrikátů, které mají být přepravovány pomocí otočné
a přepravní spojky, zvláště u trub, nesmí být před přepra-
vou použita univerzální spojka.
Údaj o zatížení vyražený na úchytu
porovnejte s údajem na univerzální
spojce.
Kulová hlava se nasadí do univer-
zální spojky.
Následně se ramínko zatlačí k po-
vrchu betonu. Nyní je úchyt spojen s
univerzální spojkou a připraven k po-
užití.
Univerzální spojka umožňuje otáčení,
naklápění.
U šikmého tahu je dovolena každá
poloha oka.
Pokud se univerzální spojka použije
k otáčení a srovnání betonových pre-
fabrikátů, musí poloha spony odpoví-
dat obrázku nalevo.
Protiváhou spony se kulová spojka i v
nezatíženém stavu stále udržuje ve
správné poloze.
Nepříznivý
směr zatížení
Příznivý směr
zatížení na počátku otáčení
nebo rovnání do správné
polohy
Zvedání
Pokud třmínek při zatížení
leží pod hlavou spojky, může
se v zobrazené poloze zablo-
kovat. Při zvedání se potom
kulatý třmínek ohne.
Třmínek se v této
poloze zablokuje
Směr působení síly
Všechny úvazové prostředky
musí být před použitím vi-
zuálně zkontrolovány na
bezvadný stav! Poškozené
prostředky nesmí být
použity!
