HALFEN DEHA KKT-U Montážní návod
Deutsch EnglishFrançaisNederlandsPolskiEspañol Česky
Každoroční kontrola
Každý objednaný zvedací prostředek je pro snadnou identi-
fi kaci při pravidelné kontrole označen identifi kačním číslem.
Při objednávce můžete dále požadovat:
• Certifi kát potvrzující: dodržování všech směrnic, kontrolu
výroby, typ zvedacího prostředku, identifi kační číslo a
obsahující tabulku pro evidenci dat pravidelné kontroly.
• Dodatečně k certifi kátu může být provedena dokumen-
tovaná zkouška zvedacího zařízení na 2 násobnou jme-
novitou únosnost.

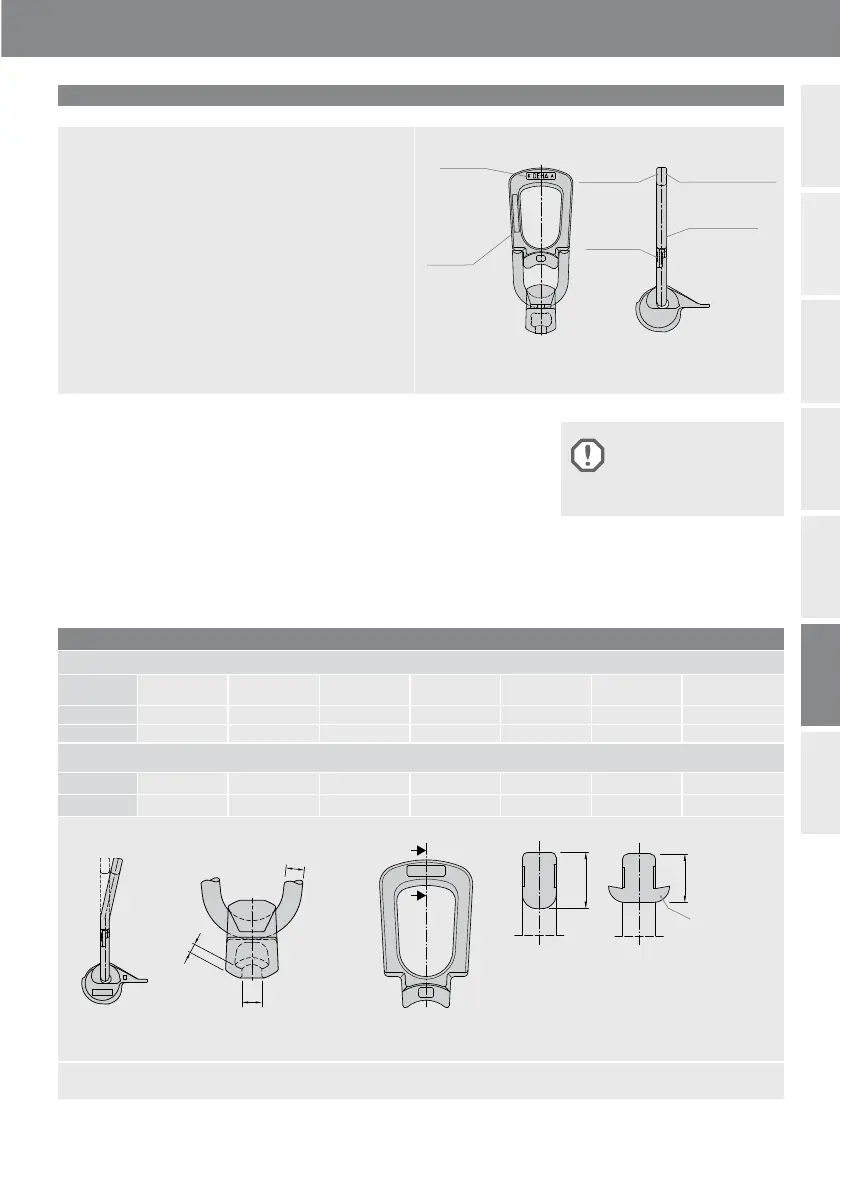

Zkušební předpisy – univerzální spojka
Symbol
obsluhy
Zatížení
Výrobce
Použití
K nebo A
Výrobce
Použití K nebo A
Identifi kační
číslo
Identifi kační
číslo
Stejně jako všechny úvazové
prostředky musí být i univerzální
spojky jednou ročně zkontrolovány
revizním technikem. Délka používání
není přesně stanovena, vyřazení závisí
na poškození a opotřebení. Popis a
označení spojky musí být čitelné.
Při revizi univerzálních spojek je nutno
dodržovat kritéria uvedená v tabulce:
Pokud nejsou dodrženy mezní
hodnoty uvedené v tabulce, je další
používání univerzální spojky
nepřípustné.
O provedené zkoušce pořídí revizní
technik protokol.
Výslovně varujeme před
kombinováním našich výrobků a
výrobků jiných fi rem.
Značka CE
Mezní hodnoty univerzální spojky
Mezní hodnoty tloušťky čelistí a šířky rozevření „h“ [mm]
Třída
zatížení
1,3 2,5 5,0 10,0 20,0 32,0 45,0
m
min
5,5 6,0 8,0 12,0 18,0 24,0 24,0
h
max
13,0 18,0 24,5 32,5 47,5 58,0 58,0
Mezní hodnoty minimální tloušťky „g“ a minimální průměr třmínku „f“ [mm]
g
min
14,0 17,5 28,0 36,0 56,0 80,0 85,0
f
min
10,5 12,5 18,5 26,0 36,0 40,0 46,0
Pokud dojde špatným používáním k ohnutí oka, nesmí být tento díl ohýbán zpět.
V případě znatelného prohnutí oka musí být univerzální spojka vyřazena.
h
m
f
Zesílení na
spojkách nesmí
být odstraňová-
no nebo vy-
broušeno
g
Průřez
nový
g
min
Průřez
po používání
Průřez
Provádění změn a oprav
na univerzálních spojkách,
zvláště svařování, je nepří-
pustné.
