10

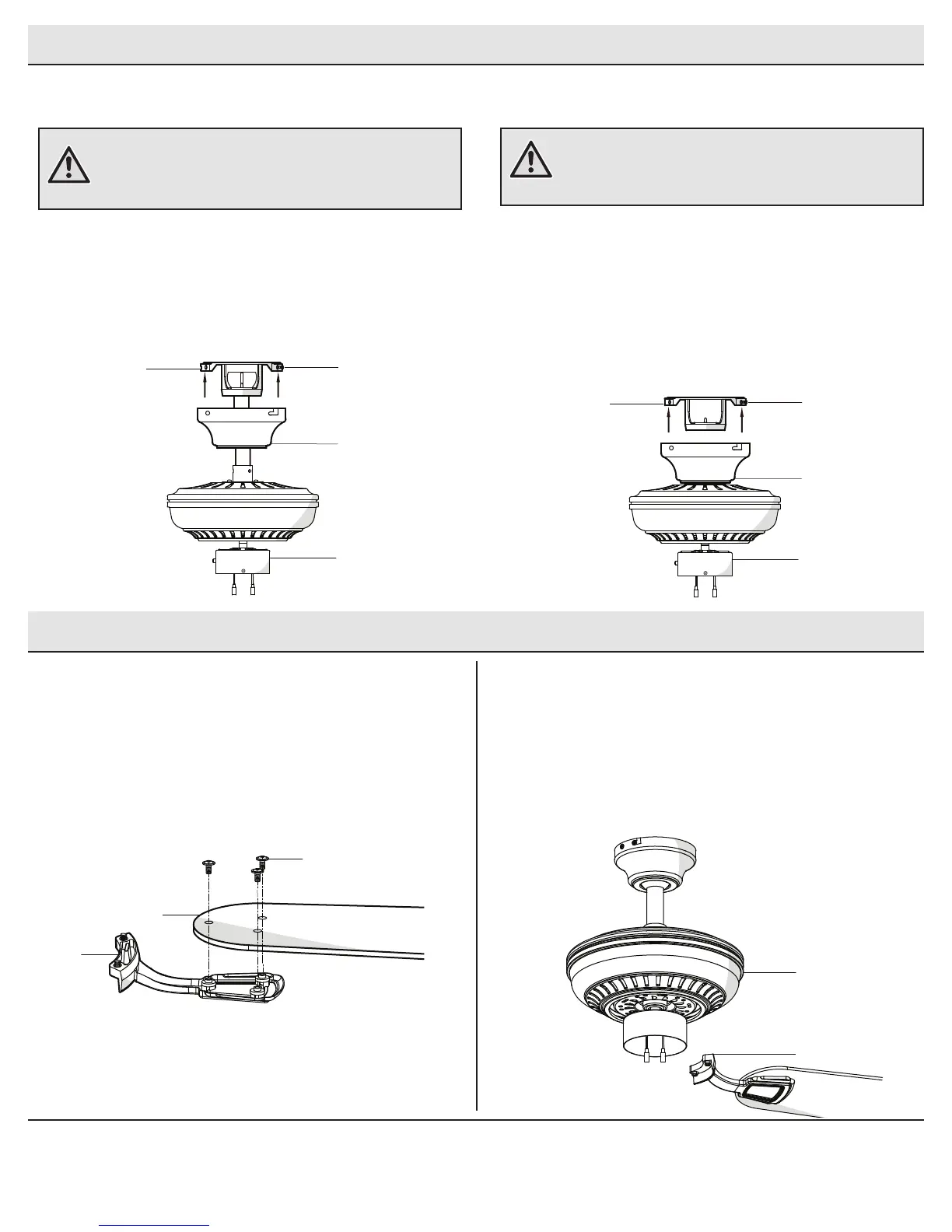

Ensamblaje — Cómo Montar las Aspas del Ventilador
Cómo conectar las aspas a los
soportes de las aspas
Cómo sujetar los ensamblajes de
las aspas al motor
1 2
□ Monta un aspa (F) en un soporte de aspa (G) colocando los
tornillos (AA) en los oricios del aspa y a través del soporte de
esta para asegurarlas. Fíjate que las arandelas de goma están
jadas en el soporte del aspa.
□ Aprieta todos los tornillos rmemente.
□ Repite estos pasos para cada aspa (F) y soporte del aspa (G).
□ Ajusta un ensamblaje del aspa al ensamblaje del motor del
ventilador (D) insertando el poste de alineación dentro de la
ranura de la parte inferior del ensamblaje del motor del ventilador
y apretando los tornillos del soporte del aspa (G). Los tornillos del
soporte de aspa vienen preinstalados en el soporte del aspa (G).
□ Repite este paso para los ensamblajes de las aspas restantes.
AA
F
G
D
G
Montaje Estándar
Montaje Cerca del Techo
□ Alinea las ranuras de cierre de la cubierta de techo (C) con
los dos tornillos (SS) del soporte de montaje deslizante (A).
Empuja hacia arriba para enganchar en las ranuras y gira de
izquierda a derecha para asegurar la cubierta (C) en su sitio.
□ Ajusta rmemente los dos tornillos de montaje (SS).
□ Instala los dos tornillos de montaje (SS) restantes en los
oricios de la cubierta (C) y aprieta rmemente.
□ Con cuidado desengancha el ventilador del soporte de montaje
(A) y alinea las ranuras de cierre de la cubierta del techo (C) con
los dos tornillos (SS) en el soporte de montaje deslizante (A).
Empuja hacia arriba para enganchar en las ranuras y gira de
izquierda a derecha para asegurar la cubierta (C) en su sitio.
□ Inmediatamente ajusta rmemente los dos tornillos de
montaje (SS).
□ Instala los dos tornillos de montaje (SS) restantes en los
oricios de la cubierta (C) y aprieta rmemente.
6
ADVERTENCIA: Cuando uses el ensamblaje del tubo bajante/
bola estándar, la pestaña en el aro en la parte inferior del soporte
de montaje debe encajar en la ranura de la bola de soporte. Si
la pestaña no se asienta correctamente en la ranura, se puede
dañar el cableado.
D
C
A
SS
ADVERTENCIA: Las ranuras de cierre de la cubierta del techo sólo
sirven de ayuda durante la instalación. No dejes sin supervisión
el ensamblaje del ventilador hasta que los cuatro tornillos de la
cubierta se jen y ajusten rmemente.
D
C
A
SS
Ensamblaje — Cómo Colgar el Ventilador (continuación)
