FIGURE 3
H&S MODEL 175
FRONT SHIELD AND DRIVE ASSEMBLY

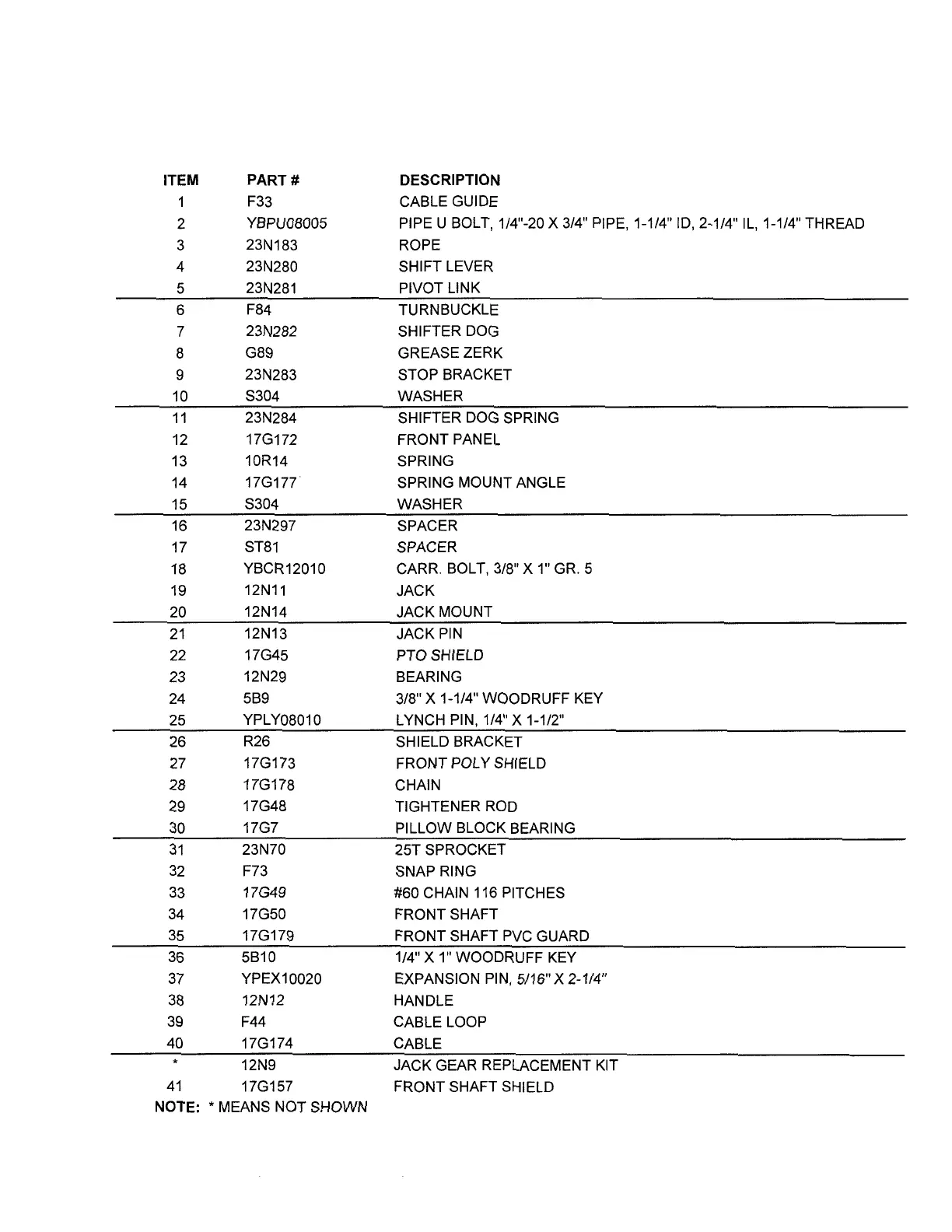

ITEM PART NO. DESCRIPTION
1. F33 Cable Guide
2. F32 U-Bolt
3. 23N183 Rope
4. 23N280 Shift Lever
5. 23N281 Pivot Link
6. F84 Turnbuckle
7. 23N282 Shifter Dog
8. G89 Grease Zerk
9. 23N283 Stop Bracket
10. S304 Washer
11. 23N284 Shifter Dog Spring
12. 17G172 Front Panel
13. 10R14 Spring
14. 17G177 Spring Mount Angle
15. S304 Washer
16. 23N297 Spacer
17. ST81 Spacer
18. BFR247 3/8” x 1” Carr. Bolt G R.5
19. 12N116 Jack
20. 12N121 Jack Mount
21. 12N117 Jack Pin
* 12N118 Replacement Bearing
22. 17G45 PTO Shield
23. 12N29 Bearing
24. 5B9 3/8” x 1-1/4” Woodruff Key
25. F56 Clip Pin
26. R26 Shield Bracket
27. 17G173 Front Poly Shield
28. 17G178 Chain
29. 17G48 Tightener Rod
30. 17G7 Pillow Block Bearing
31. 23N70 25T Sprocket
32. F73 Snap Ring
33. 17G49 #60 Chain 116 Pitches
34. 17G50 Front Shaft
35. 17G179 Front Shaft PVC Guard
36. 5B10 1/4” x 1” Woodruff Key
37. F26 5/16” x 2-1/4” Roll Pin
38. 12N119 Handle
39. F44 Cable Loop
40. 17G174 Cable
* 12N120 Jack Gear Replacement Kit
41. 17G157 Front Shaft Shield
42. S522 Manual Holder
NOTE: * (Means Not Shown)
-25-
