2
Montage siehe Seite 32
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit verschmutzt - Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt / defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen auf dem Dichtsitz, Ab-
sperroberteil beschädigt
- Absperroberteil reinigen bzw. austauschen
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / austauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Ecostop Anschlagscheibe nicht ausgebaut - Anschlagscheibe (#95771000) ausbauen
- Drossel in der Handbrause nicht ausgebaut - Drossel aus der Handbrause entfernen
Reinigung
siehe beiliegende Broschüre.
Durchflussdiagramm (siehe Seite 31)
Dusche
Wanne
Maße (siehe Seite 31)
Bedienung (siehe Seite 36)
Wartung (siehe Seite 35)
• Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Einjustieren (siehe Seite 33)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 34)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!

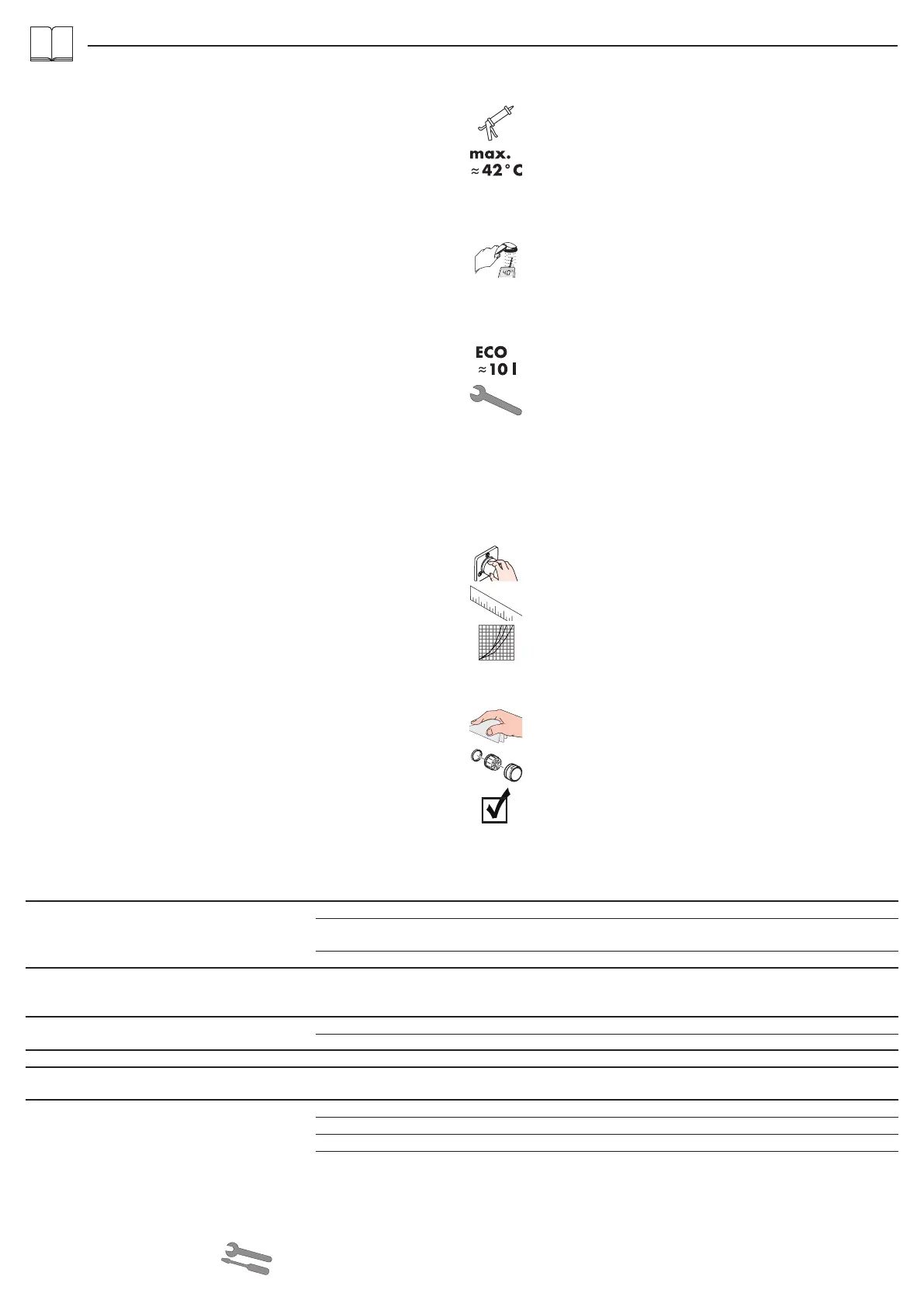

Symbolbeschreibung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft
werden!
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Thermostat in Verbindung mit Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell vorhan-
dene Drossel ausgebaut werden.
• Thermostat Dusche: Um eine einwandfreie Funktion zu gewährleisten empfehlen
wir, in Verbindung mit einem hydraulisch gesteuerten Durchlauferhitzer, die
ECOSTOP-Anschlagscheibe (#95771000) zu entfernen.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150±12mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 38)
Prüfzeichen (siehe Seite 39)
ECOSTOP (siehe Seite 33)
