Montage siehe Seite 31
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Prüfzeichen (siehe Seite 36)
Reinigung (siehe Seite 40)

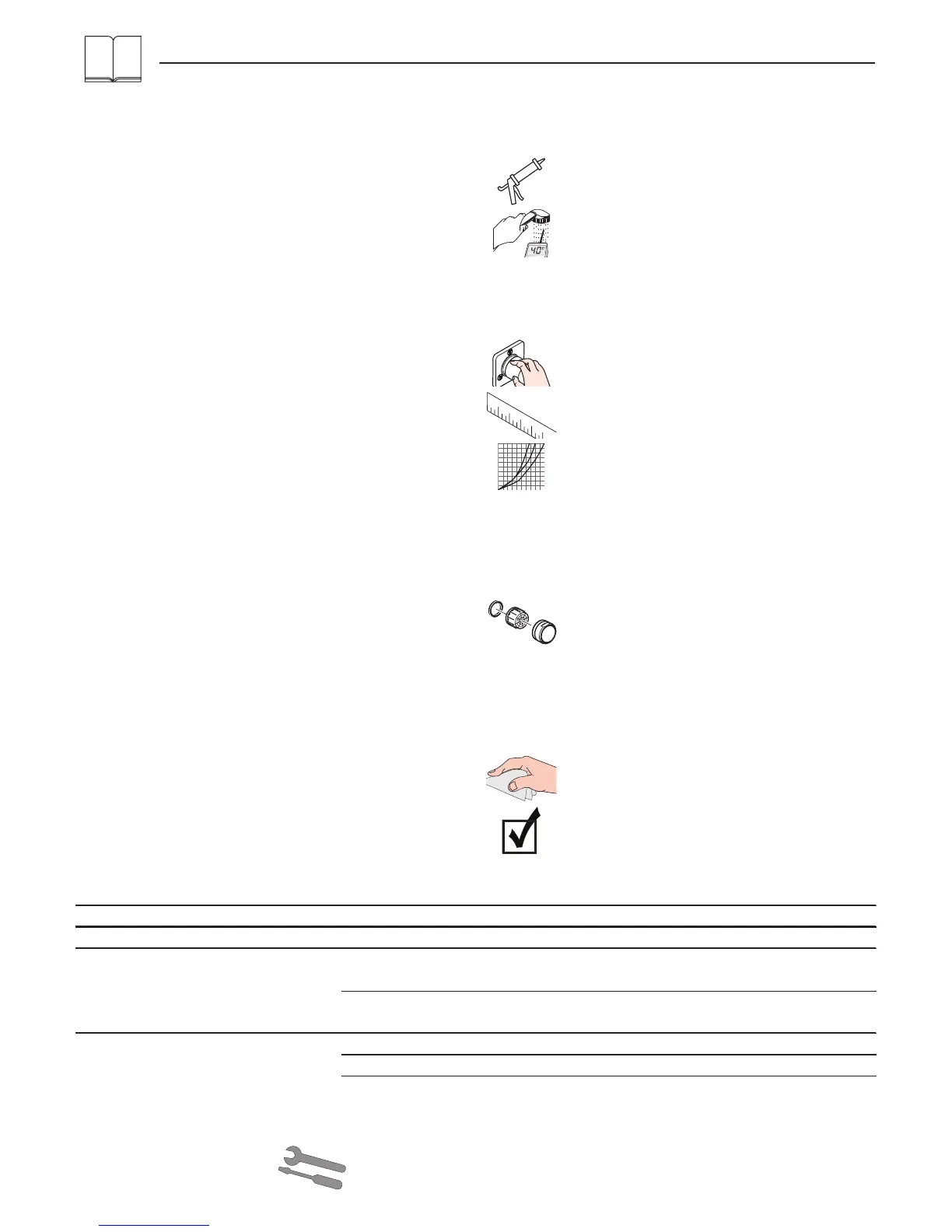

Symbolerklärung
Durchflussdiagramm
(siehe Seite 35)
freier Durchfluss
Abgang Brause
Abgang Wanne
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
- Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
- Kreuzfluss - Kartusche austauschen
Umsteller funktioniert nicht - Ablagerungen - Umsteller reinigen / O-Ringe fetten
- Zu geringer Wasserdruck - Wasserdruck erhöhen
- Umsteller defekt - Umsteller austauschen
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Bedienung (siehe Seite 35)
Maße (siehe Seite 34)
Serviceteile (siehe Seite 37)
XXX = Farbcodierung
000 = chrom
090 = chrom/gold-optik
400 = weiß/chrom
950 = brushed brass
