1) haal het aansluitstuk voor buiten en de afvoerbuis uit de verpakking en verwijder
de plastic tassen.
2) Stop de warmteafvoerbuis (het uiteinde van het koppelstuk) in de sleuf op het
achterpaneel (duw naar links) totdat het vast komt te zitten (zoals weergegeven
in fig. 1).

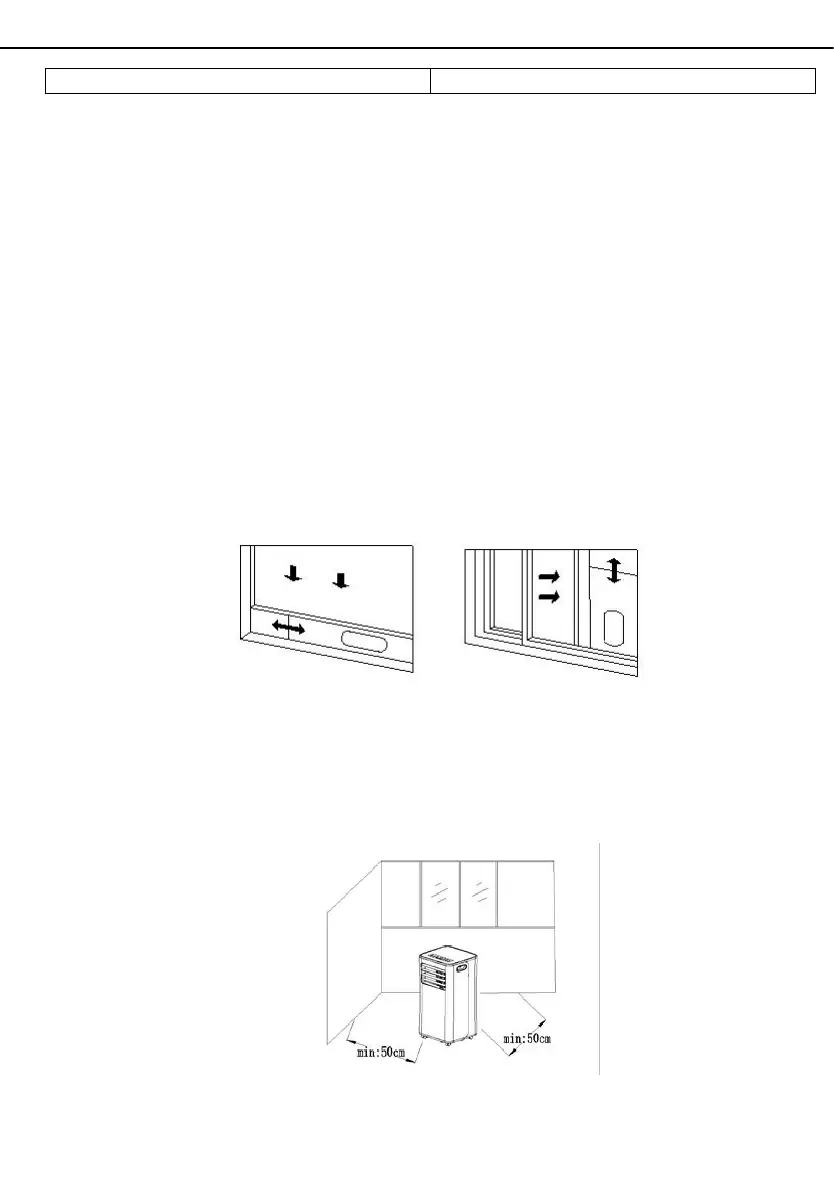

1.2. De raamafdichtingsplaat aanbrengen
1) Open het raam voor de helft en breng de raamafdichtingsplaat aan in het raam
(zoals weergegeven in fig. 2 en fig. 3). De plaat kan zowel in de horizontale als
de verticale richting worden geplaatst.
2) Open de verschillende onderdelen van de raamafdichtingsplaat. Pas de
openingsafstand aan zodat beide uiteinden van de plaat het raamkozijn raken.
Zet de verschillende onderdelen vervolgens vast.
Opmerkingen: 1) Het vlakke uiteinde van de afvoerbuis moet op zijn plaats
vastklikken.
2) Zorg dat de buis niet wordt vervormd en niet overmatig gedraaid
is (meer dan 45 °). Zorg dat de afvoerbuis niet verstopt raakt.
Figuur 2 Figuur 3
1.3 De behuizing installeren
1) Plaats het apparaat met de aangebrachte warmteafvoerbuis voor het raam.
Behoud een afstand van minstens 50 cm tussen het apparaat en aangrenzende
voorwerpen en muur (zoals weergegeven in Fig. 4).
Figuur 4
