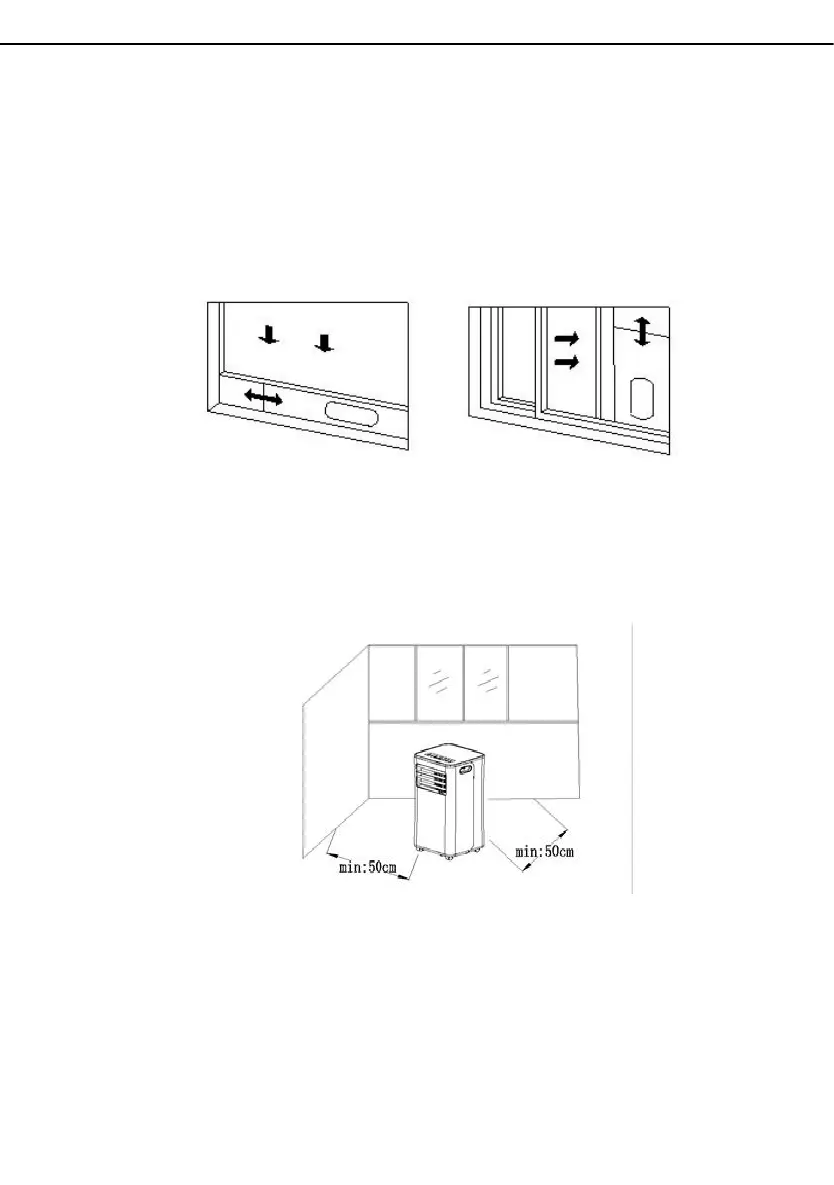

1) Otevřete okno do poloviny a namontujte sestavu utěsňovací desky na okno (viz
obr. 2 a obr. 3). Komponenty lze umístit ve vodorovném i svislém směru.
2) Roztáhněte různé součásti sestavy utěsňovací desky pro okno, nastavte jejich
rozvírací vzdálenost tak, aby se oba konce sestavy dotýkaly okenního rámu a
upevněte součásti sestavy. 1.2 Montáž sestavy utěsňovací desky pro okno
Poznámky:1) Plochý konec spojky výfukového potrubí musí zaklapnut na místo.
2) Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °). Dbejte na
to, aby otvor výfukového potrubí nebyl zablokován.
Obrázek 2 Obrázek 3
1.3 Instalace tělesa
1) Přemístěte přístroj s nainstalovaným tepelným potrubím a fitinkem před okno.
Vzdálenost mezi tělesem a stěnami nebo jinými předměty musí být nejméně 50
cm (viz obr. 4).
Obrázek 4
3) Prodlužte výfukové potrubí a zaklapněte plochý konec spojky výfukového potrubí
do otvoru sestavy utěsňovací desky pro okno (viz obr. 5 a obr. 6).
Poznámky: 1. Plochý konec spojky výfukového potrubí musí zaklapnut na
místo.
2. Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °).
Dbejte na to, aby otvor výfukového potrubí nebyl zablokován.
