INSTRUCCIONES DE MONTAJE EN ÁNGULO Y ESTÁNDAR

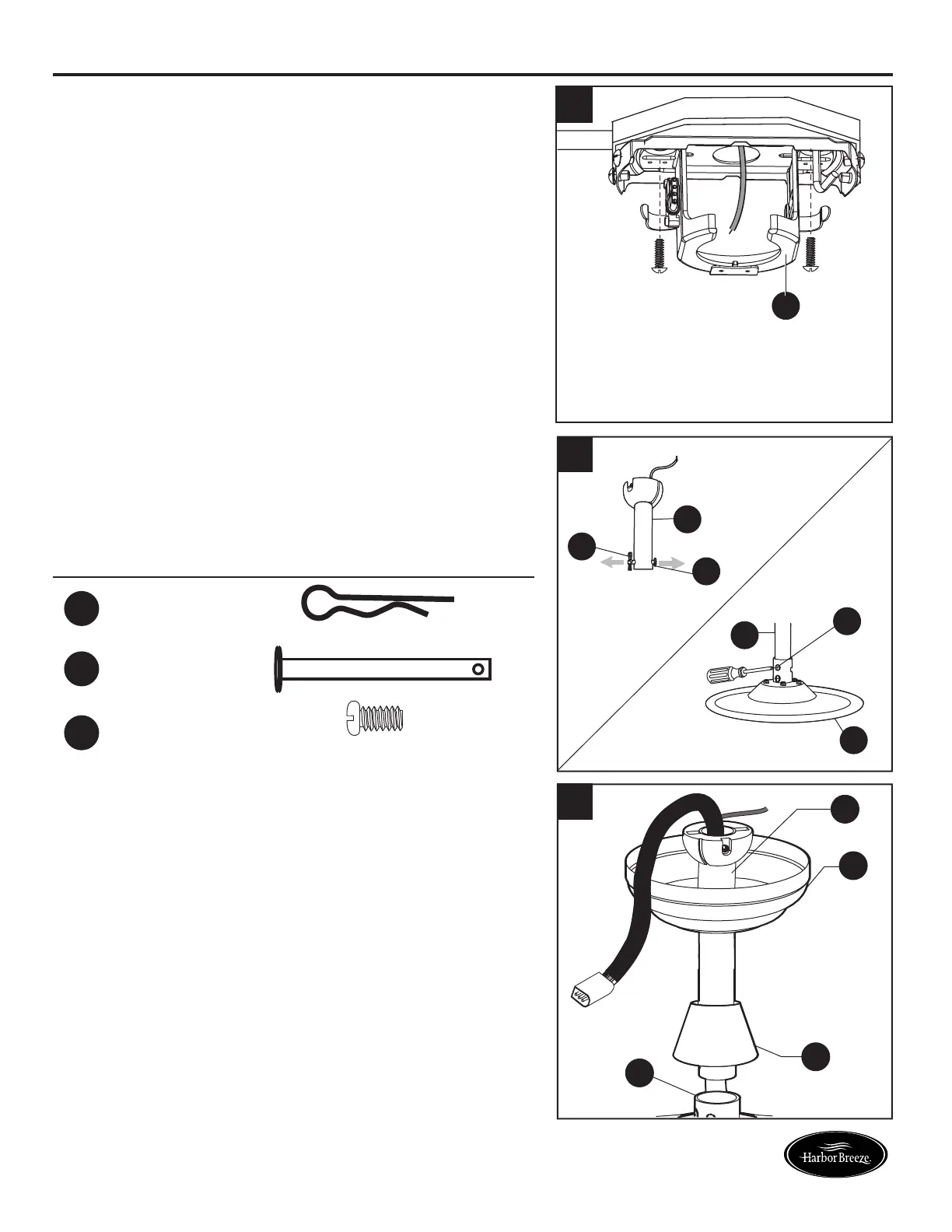

4. Pase el conductor de suministro verde/desnudo (de
puesta a tierra) por el oricio en la parte superior de
la abrazadera de montaje (C). Asegure la abrazadera
de montaje (C) a la caja de salida con los tornillos y
las arandelas que incluye la caja de salida.
5. Retire el pasador de la varilla (EE) y el sujetador
de la varilla (DD) de la varilla de (A). Luego aoje
parcialmente los tornillos de ajuste de la carcasa del
motor (FF) que se encuentran en la horquilla de la
parte superior de la carcasa del motor (E).
Aditamentos utilizados
DD
Sujetador
de la varilla
x 1
EE
Pasador
de la varilla
x 1
FF
Tornillo de ajuste
de la carcasa del
motor
x 2
6. Inserte la varilla (A) a través de la base (B) y la
cubierta de la horquilla (D). Pase los cables desde el
ensamblaje del motor (E) a través de la varilla (A).
E
A
DD
EE
FF
A
C
