Harbor Breeze 40113 - Page 37

37
Lowes.com/harborbreeze
H
AA
E
II
JJ
I
H
LL

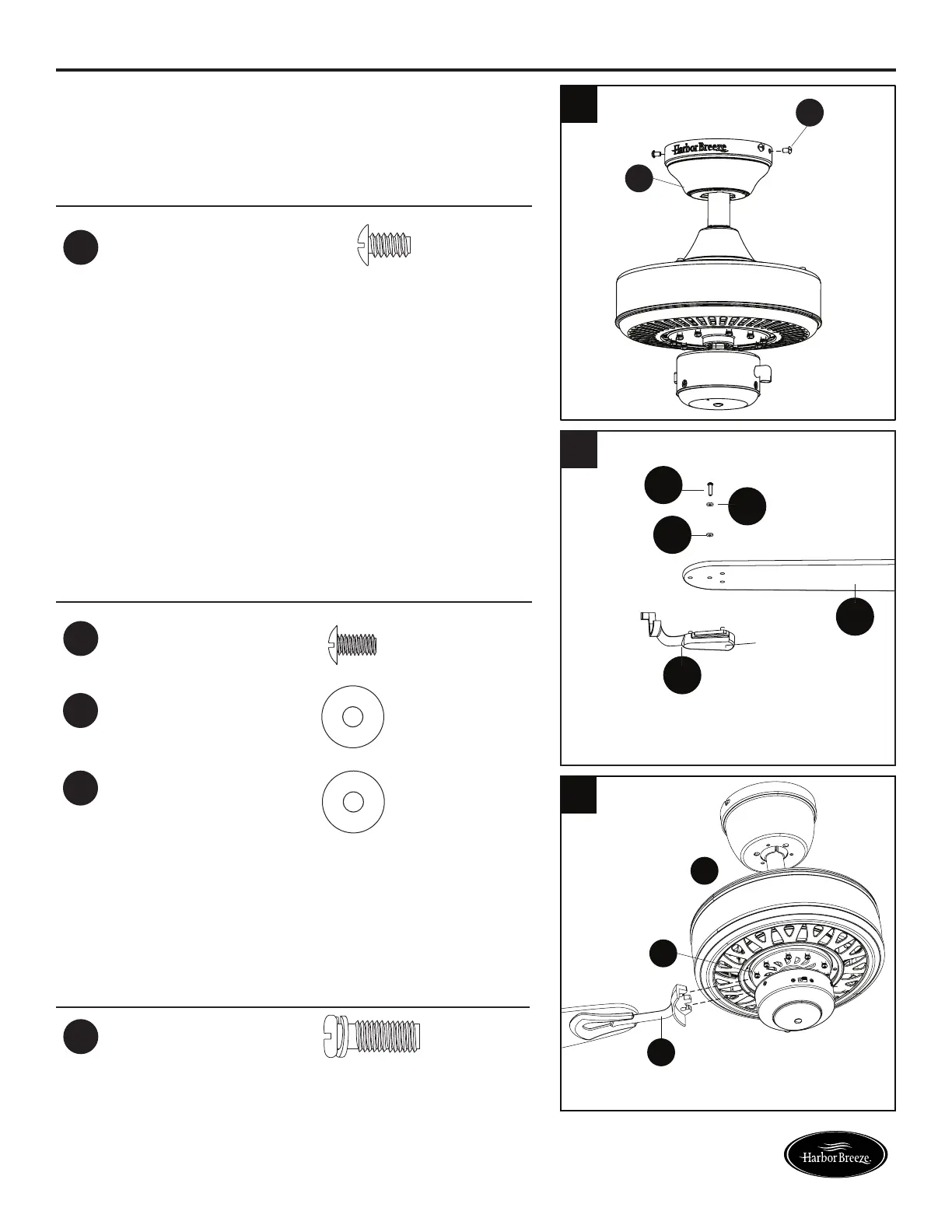

INSTALACIÓN FINAL
4. Asegure la base (B) con los tornillos del soporte
de montaje (HH) que retiró anteriormente. Apriete
rmemente los cuatro tornillos del soporte de
montaje (HH).
Aditamentos utilizados
HH
Tornillo de la
abrazadera
de montaje
x 4
5. Alinee los montantes del brazo del aspa (H) con los
respectivos oricios en el aspa (I) y luego inserte el
tornillo del aspa (II), la arandela del aspa (JJ) y la
arandela de goma (LL) para jar un brazo de aspa
(H) a un aspa (I). Apriete el tornillo del aspa (II).
Repita para cada aspa.
Aditamentos utilizados
II
Tornillo
del aspa
x 5
Arandela
del aspa
x 5
Arandela de
goma
x 5
6. Deslice los dos oricios en el brazo del aspa (H)
sobre los tornillos del motor (AA) preensambladas
en la carcasa del motor (E). Apriete los tornillos del
motor (AA) para asegurar el brazo del aspa (H).
Repita para los brazos de las aspas (H) restantes.
Aditamentos utilizados
AA
Tornillo
del motor
x 10
B
HH
4
5
6
JJ
Montante
LL
