AVR
19
DEUTSCH
Verbindungen herstellen
AVR

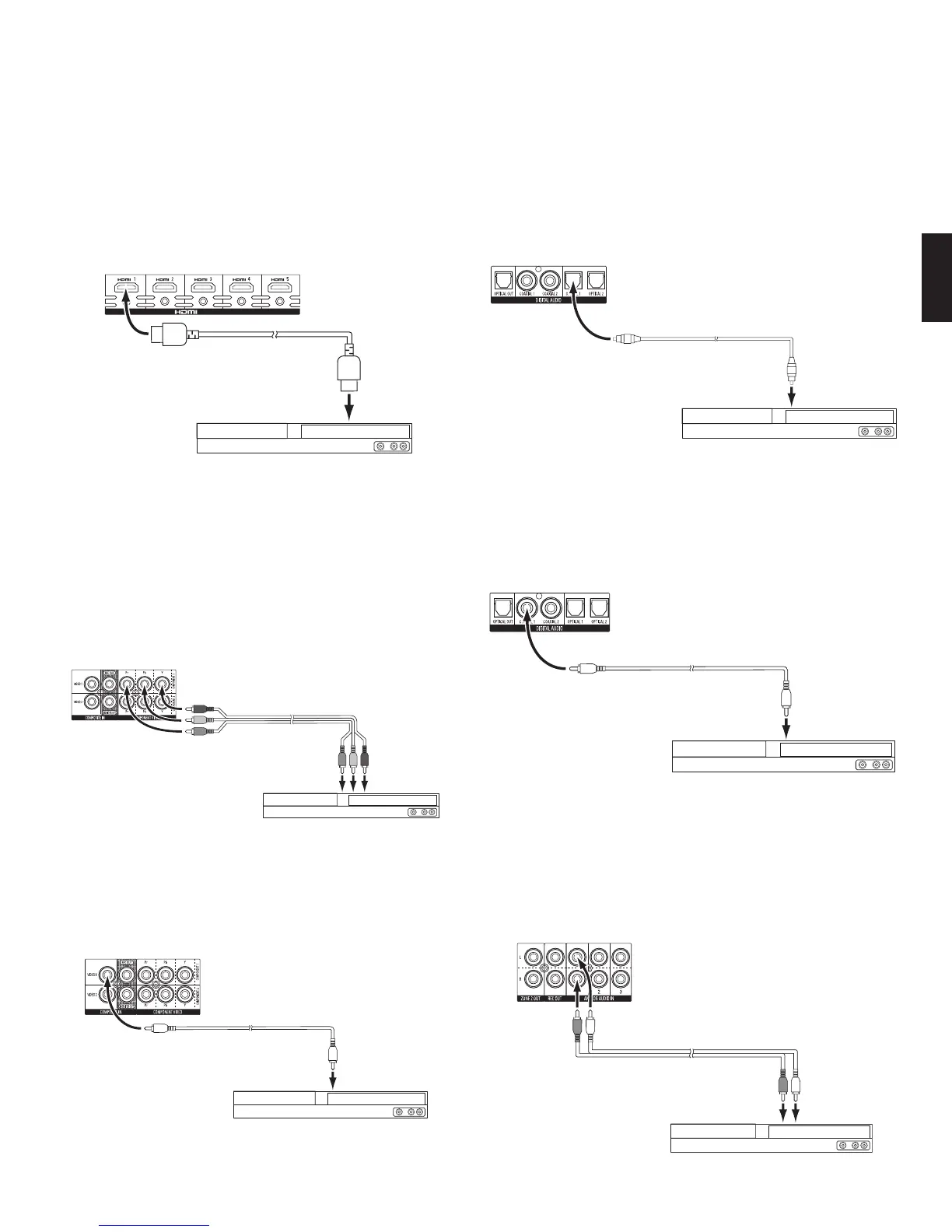

Anschluss Ihrer HDMI-Geräte
Hat eines Ihrer Quellgeräte HDMI-Anschlüsse, verwenden Sie diese, um die bestmögliche Video-
und Tonqualität zu erhalten. Da HDMI Kabel sowohl digitale Bild- als Tonsignale übertragen, ist
kein weiteres Kabel zur Soundübertragung notwendig.
HDMI-Anschlüsse
am Receiver
Abspielgerät mit HDMI
HDMI-Kabel (nicht
im Lieferumfang)
Zum HDMI-
Ausgang
Hinweis: Haben Sie HDMI-fähige Geräte (wie z.B. einen Camcorder) schon an Ihren Fernseher
angeschlossen, können Sie den Sound dieser Geräte über den Audio-Rückkanal des HDMI-
Moinitor-Out-Anschlusses in den AVR einspeisen - ohne dass Sie dazu ein Kabel an den AVR
anschließen müssen.
Anschluss Ihrer Komponenten-Video-Geräte
Sollte eines Ihrer Quellgerätezwar über keinen HDMI-Ausgang verfügen, jedoch einen
Komponenten-Video-Anschluss aufweisen, verwenden Sie den Komponenten-Video-
Anschluss um ebenfalls eine exzellente Video-Qualität zu erhalten. Sie werden zusätzlich eine
Tonverbindung vom Abspielgerät zum AVR herstellen müssen.
Video-Anschlüsse
am Reciever
Abspielgerät mit Komponenten-Video
Komponenten-
Video-Kabel (nicht
im Lieferumfang)
Zum Komponenten-
Video-Ausgang
Anschluss Ihrer Composite-Video-Geräte
Nutzen Sie die Composite-Video-Verbindung für Videoabspielgeräte, die weder einen HDMI,
noch einen Komponenten-Video-Anschluss besitzen. Sie werden zusätzlich eine Tonverbindung
vom Abspielgerät zum AVR herstellen müssen.
Video-Anschlüsse
am Reciever
Abspielgerät mit Composite-Video
Composite-Video-Kabel
(nicht im Lieferumfang)
Zum Composite-
Video-Ausgang
Anschluss Ihrer Geräte mit optischem Digitalausgang
Haben Ihre Quellen optische Tonausgänge, können Sie diese mit den entsprechenden
Eingängen auf der Rückseite des AV-Receivers verbinden. HINWEIS: Bitte achten Sie darauf,
dass Sie nur EINE digitale Verbindung (HDMI, optisch oder koaxial) zwischen Quelle und
Receiver herstellen.
Digitale Tonanschlüsse
am Receiver
Abspielgerät mit digitalem
optischem Anschluss
Optisches Digitalkabel
(nicht im Lieferumfang)
Zum optischen
Digitalausgang
Anschluss Ihrer Geräte mit koaxialem Digitalanschluss
Haben Ihre Quellen koaxiale Tonausgänge, können Sie diese mit den entsprechenden
Eingängen auf der Rückseite des AV-Receivers verbinden. HINWEIS: Bitte achten Sie darauf,
dass Sie nur EINE digitale Verbindung (HDMI, optisch oder koaxial) zwischen Quelle und
Receiver herstellen.
Koaxiales Digitalkabel
(nicht im Lieferumfang)
Zum koaxialen
Digitalausgang
Abspielgerät mit digitalem
koaxialem Anschluss
Digitale Tonanschlüsse
am Receiver
Anschluss Ihrer Analogen Musik-Quellen
Stellen Sie analoge Tonverbindungen zwischen Quellgeräten her, diese weder über HDMI noch
über digitale Audio-Ausgänge verfügen. HINWEIS: Haben Sie ein Mehrraum-System (Multi-
Zonen-System) eingerichtet, stellen Sie für jedes Gerät, das Sie auch im Nebenraum (Zone
2) hören wollen, eine analoge Tonverbindung her. In Zone 2 sind nur analog angeschlossene
Quellgeräte nutzbar.
Stereo-Cinch-Kabel
(nicht im Lieferumfang)
Zum analogen
Stereo-Ausgang
Abspielgerät mit analogem Tonausgang
Analoge Tonanschlüsse
am Receiver
0295CSK - HK (x65Series) AVR3650_365_2650_265 CORE OM, WORK18 danny.indd 19 01/07/11 11:34:55
