15
Connecting the stove to a masonry flue via the
upper connection opening (figure 10)
You will need an angled smoke pipe (45° or 90°)
for the upper connection (
3.4.).
1. Open the cover hatch of the rear connection
opening (M1/M2/M3, Classic 140/220/280,
Premium/Premium VS, Linear 16, 16 only).
Bend the holder with a screwdriver.
2. Move the blocking plug from the upper
connection opening on the rear connection
opening.
3. Bend the holder with a screwdriver. Turn
the cover hatch back up and lock it in its
position with a screw (M1/M2/M3, Classic
140/220/280, Premium/Premium VS, Linear
16, 16 only).
4. Attach the flue connection pipe to the upper
connection opening. Ensure that the pipe fits
tightly in place.
5. Push the stove in place. Do not block the flue
by pushing the flue connection pipe too far into
the flue. If necessary, shorten the pipe.
6. Seal the flue connection pipe to the opening
in the fireproof wall, for example, by using
fireproof mineral wool. Make sure that the flue
connection is tightly sealed. Add more fireproof
mineral wool if necessary.
Raccordement du poêle à un conduit maçonné via
l’ouverture de raccordement supérieure (figure 10)
Le raccordement via l’ouverture supérieure requiert
un conduit de fumée coudé (à 45° ou 90°)(
3.4.).
1. Ouvrez la trappe de l’ouverture de raccorde-
ment arrière (modèles : M1/M2/M3, Classic
140/220/280, Premium/Premium VS, Linear 16,
16). Courbez le support à l’aide d’un tournevis.
2. Déplacez le bouchon de l’ouverture supérieure
vers l’ouverture arrière.
3. Courbez le support à l’aide d’un tournevis.
Tournez la trappe vers le haut et maintenez-la
en position à l’aide d’une vis (modèles : M1/
M2/M3, Classic 140/220/280, Premium/Pre-
mium VS, Linear 16, 16).
4. Fixez le conduit de fumée à l’ouverture de raccor-
dement arrière, côté creux vers l’avant. Assurez-
vous que le conduit tient fermement en place.
5. Mettez le poêle en place. Ne poussez pas le
conduit de fumée de raccordement trop loin
dans le conduit. Raccourcissez le conduit si
nécessaire.
6. Etanchéifiez le raccordement entre le conduit de
fumée de raccordement et l’ouverture du mur
réfractaire, par exemple à l’aide de laine miné-
rale ignifuge. Assurez-vous que le raccordement
du conduit est bien étanche. Ajoutez davantage
de laine minérale ignifuge si nécessaire.
3
4
6
5
2
1
2
3

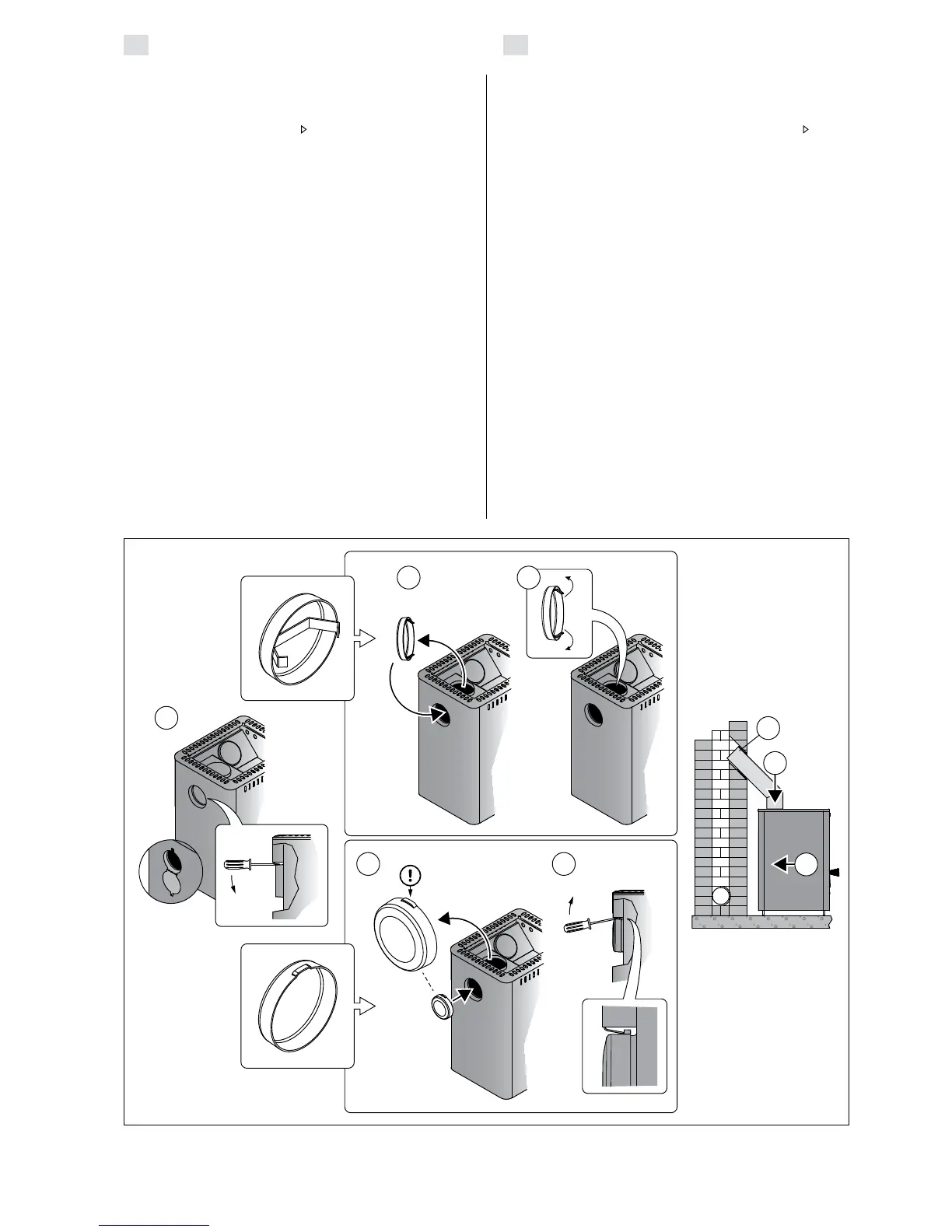

Figure 10. Connecting the stove to a masonry flue via the upper connection opening (all dimensions in millimeters)
Figure 10. Raccordement du poêle à un conduit maçonné via l’ouverture de raccordement supérieure (toutes les
dimensions sont fournies en millimètres)
