Присоединение каменки к каменному дымоходу
через верхнее соединительное отверстие
(рисунок 10)
Kerise ühendamine suitsulõõriga ülemise ühendus-
ava kaudu (joonis 10)
Ülemise ühendusava jaoks läheb vaja nurga all (45°
või 90°) olevat suitsutoru (
3.4.).
1. Avage tagumise ühendusava luuk (ainult M1/
M2/M3, Classic 140/220/280, Premium/Pre-
mium VS, Linear 16, 16). Painutage hoidikut
seestpoolt kruvikeerajaga.
2. Liigutage blokeeriv kate ülemiselt ühendusavalt
tagumisele ühendusavale.
3. Painutage hoidikut seestpoolt kruvikeerajaga.
Pöörake luuk üles tagasi ja kinnitage see kruviga
paigale (ainult M1/M2/M3, Classic 140/220/280,
Premium/Premium VS, Linear 16, 16).
4. Ühendage suitsutoru ülemise ühendusavaga.
Veenduge, et toru tihedalt kohale asetuks.
5. Lükake keris kohale. Ärge takistage tõmmet
lõõris lükates suitsutoru liiga sügavale lõõri.
Vajadusel lühendage toru.
6. Tihendage suitsutoru ja tulekindla seina ühen-
dus, näiteks tulekindla mineraalvillaga. Veen-
duge suitsulõõri ühenduse tiheduses. Vajadusel
lisage tulekindlat mineraalvilla.
3
4
6
5
2
1
2
3

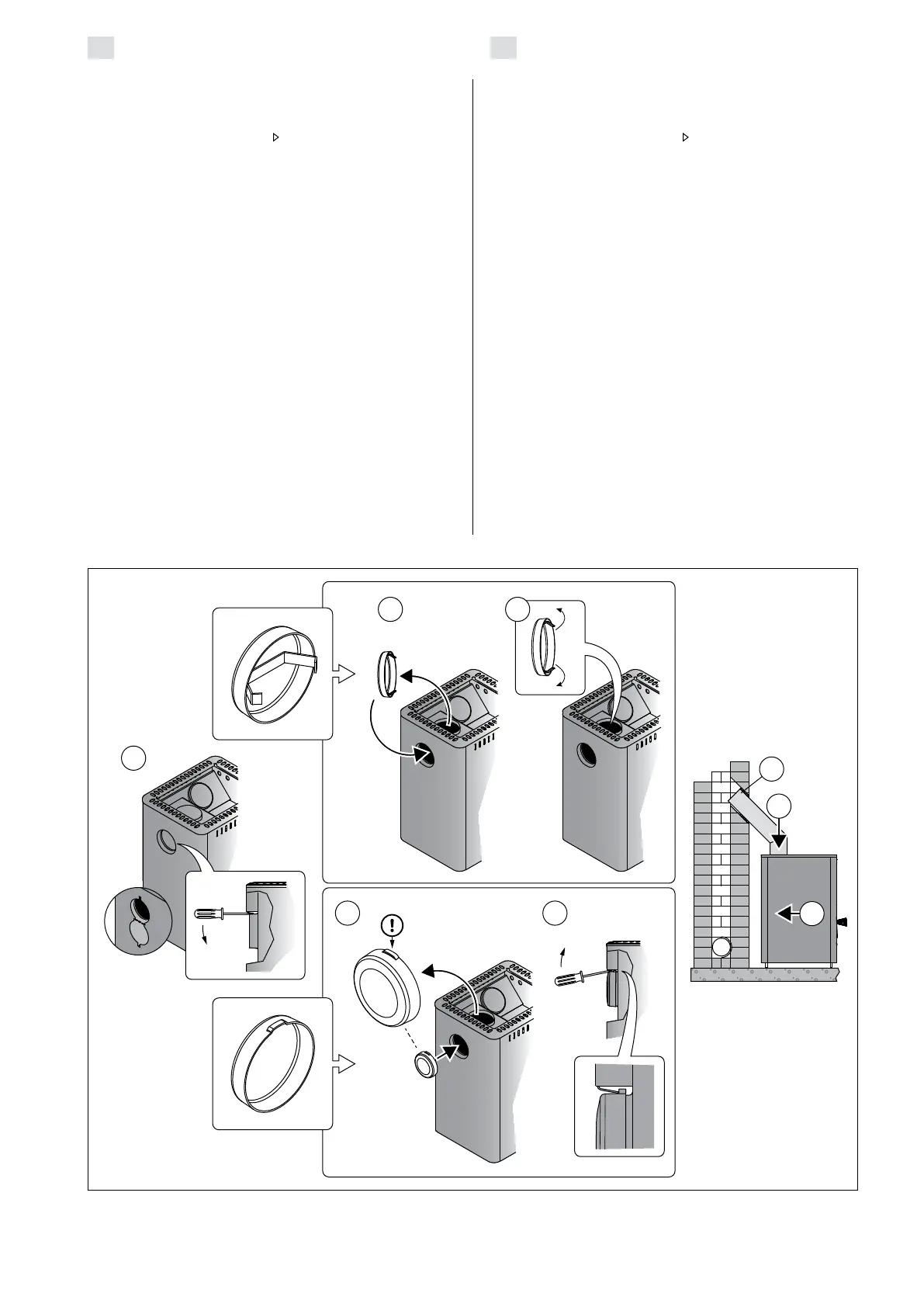

Рисунок 10. Присоединение каменки к каменному дымоходу через верхнее соединительное отверстие (все раз-
меры приведены в миллиметрах)
Joonis 10. Kerise ühendamine suitsulõõriga ülemise ühendusava kaudu (kõik mõõtmed millimeetrites)
