3.2. Установка каменки
3.2.1. Регулируемые ножки каменки (исключая
модели M1/M2/M3/M3 SL/Linear 16, 16)
Внимание! При передвижении каменки по
полу ее регулируемые ножки могут повре-
дить покрытие пола.
3.2.2. Присоединение каменки к каменному
дымоходу
M1, M2, M3/SL, 20 Pro/SL, 20 ES Pro/S, 20 Boiler/
SL, Classic 140/220/280, Premium/VS, 20 RS/LS
Pro, Linear 16/22/28, Linear 22 RS/LS/ES, 16/22:
Присоединение каменки к каменному дымоходу
через заднее соединительное отверстие (рисунок 9)
3.2. Kerise paigaldamine
3.2.1. Kerise reguleeritavad jalad (välja arvatud
M1/M2/M3/M3 SL/Linear 16, 16)
Tänu reguleeritavatele jalgadele püsib keris kind-
lalt paigal ka kaldus põrandal. Reguleerimisala on
0–30 mm. Reguleeritavad jalad tuleb nii palju oma
pesast välja keerata, et neid saaks kerise paikatõst-
mise järel 17 mm lihtvõtmega reguleerida.
Tähelepanu! Reguleeritavad jalad võivad keri-
se põrandal liigutamisel põrandapinda kriimus-
tada.
3.2.2. Kerise ühendamine suitsulõõriga
Tehke tulekindlasse seina suitsutoru jaoks auk. Auk
peab olema ühendustorust pisut suurem. Toru üm-
ber peaks jääma umbes 10 mm laiune õhuvahe. Kui
te kavatsete paigaldada kerise alla näiteks kaitse-
plaadi, siis arvestage ava kõrguse valikul ka plaadi
paksusega. Selleks, et suitsugaasid saaksid vabalt
suitsutorru voolata, peaksid suitsutoru sisenurgad
olema ümarad. Paigaldamise lihtsustamiseks on saa-
daval täiendavad tarvikud (
3.4.).
M1, M2, M3/SL, 20 Pro/SL, 20 ES Pro/S, 20
Boiler/SL, Classic 140/220/280, Premium/VS, 20
RS/LS Pro, Linear 16/22/28, Linear 22 RS/LS/ES,
16/22: Kerise ühendamine suitsulõõriga tagumise
ühendusava kaudu (joonis 9)
1. Painutage luuk allapoole (ainult M1/M2/M3,
Classic 140/220/280, Premium/Premium VS,
Linear 16, 16). Ühendage suitsutoru tagumi-
se ühendusavaga. Veenduge, et toru tihedalt
kohale asetuks.
2. Lükake keris kohale. Ärge takistage tõmmet
lõõris lükates suitsutoru liiga sügavale lõõri.
Vajadusel lühendage toru.
3. Tihendage suitsutoru ja tulekindla seina ühen-
dus, näiteks tulekindla mineraalvillaga. Veen-
duge suitsulõõri ühenduse tiheduses. Vajadusel
lisage tulekindlat mineraalvilla.

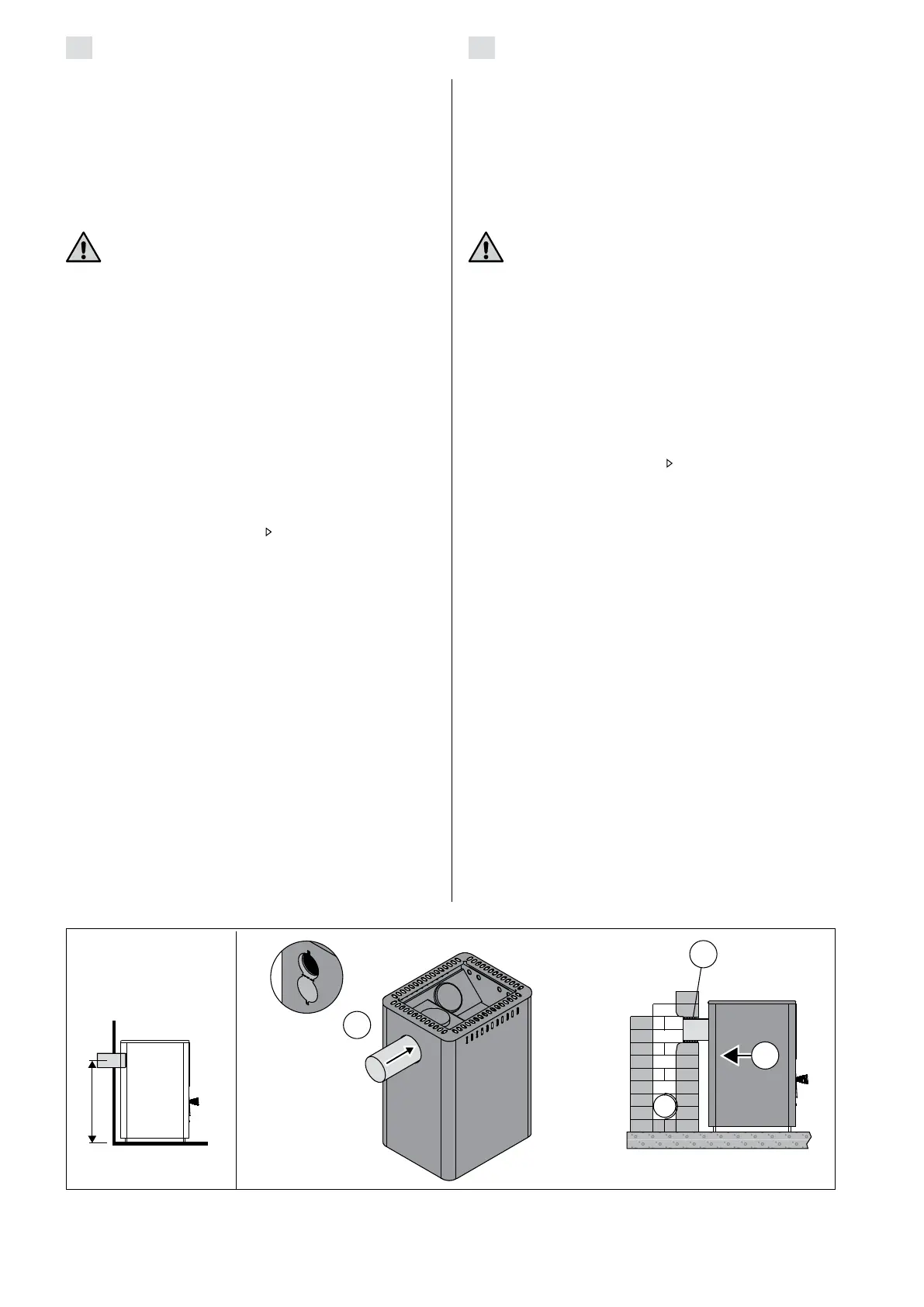

Рисунок 9. Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (все
размеры приведены в миллиметрах)
Joonis 9. Kerise ühendamine suitsulõõriga tagumise ühendusava kaudu (kõik mõõtmed millimeetrites)
