RU ET
18

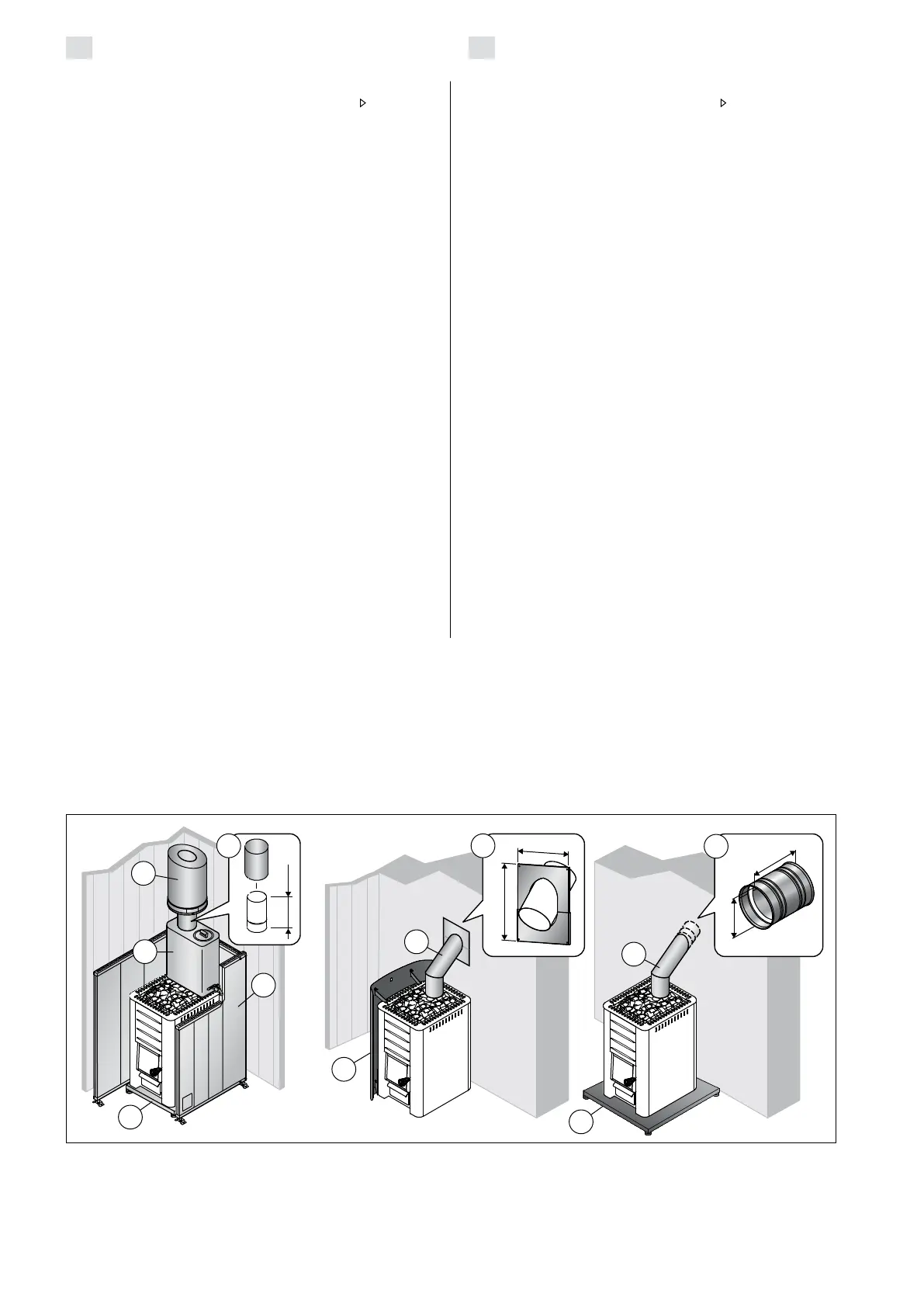

Рисунок 13. Дополнительные принадлежности (все размеры приведены в миллиметрах)
Joonis 13. Tarvikud (kõik mõõtmed millimeetrites)
3.4. Дополнительные принадлежности
A. Стальной дымоход Harvia WHP1500.
B. Водонагреватель VL22l.
C. Радиаторное покрытие WZ020130.
D. Защитное ограждение Harvia WX017.
E. Защитная обшивка WL400–WL775.
F. Защитное основание Harvia WX018, WL100.
Linear 22 RS/LS
G. Защитное основание Harvia WL110
Linear 22 ES
H. Угловая труба.
I. Проходной фланец для дымовой трубы
WZ020115.
J. Соединитель для каменных дымоходов
WZ011115.
3.4. Tarvikud
A. Harvia teraskorsten WHP1500. 3.2.3.
B. Veesoojendi VL22l. Paigaldatakse ülemise
ühendusava peale. Kui kaitsekiht või muu
kasutatav kaitse ei ole piisavalt suur kerist
ümbritsevate tuleohtlike materjalide kaitsmiseks
veesoojendi ja suitsulõõri vahelise toru soo-
juskiirguse eest, peate ümber toru paigaldama
kiirguskaitse.
C. Soojuskiirguse kaitse WZ020130. Paigalda-
takse ümber suitsutoru. Tuleohtlike materja-
lide ohutuskaugus kaitsmata suitsutorust on
500 mm. Kiirguskaitse kasutamisel on ohutus-
kaugus 250 mm.
D. Harvia tulekolde kaitsesein WX017. Vt joonis 8.
E. Harvia kaitsesein WL400–WL775. Vt joonis 8.
F. Harvia tulekolde kaitsealus WX018, WL100.
(ei sobi keristele 20 RS/LS Pro, 36, 36 Duo,
Premium VS, Linear 22 RS/LS).
G. Harvia tulekolde kaitsealus WL110 (Ei sobi
keristele 20 ES Pro/S, Linear 22 ES).
H. Nurga all olev suitsutoru. Erinevad mudelid.
I. Suitsutoru äärik WZ020115. Katab seinas
suitsulõõri ava ja tihenduse ääred. Valmistatud
roostevabast terasest. Erineva nurga all asetse-
vate suitsutorudega kasutamiseks koosneb see
kahest osast.
J. Kiviseinte ühendus WZ011115. Ühendatakse
suitsulõõri avaga, ei vaja teisi tihendeid. Sise-
küljel on juba tihend olemas.
210–290
215
148
138
270
C
A
F
G
H
H
I
J
D
E
B
