에어 구동식 에어 증폭 펌프 모델: AAD-5, AAD-5-C • OM-11J
16
5. 똑바르게 당겨 빼내십시오.
6. 범퍼 가운데를 통해 범퍼 갈고리를 끼워넣고 똑바르게 당겨 빼내십시오.
파일럿 시스템
1. 육각 O-링 씰이 달린 플러그를 분리하십시오.

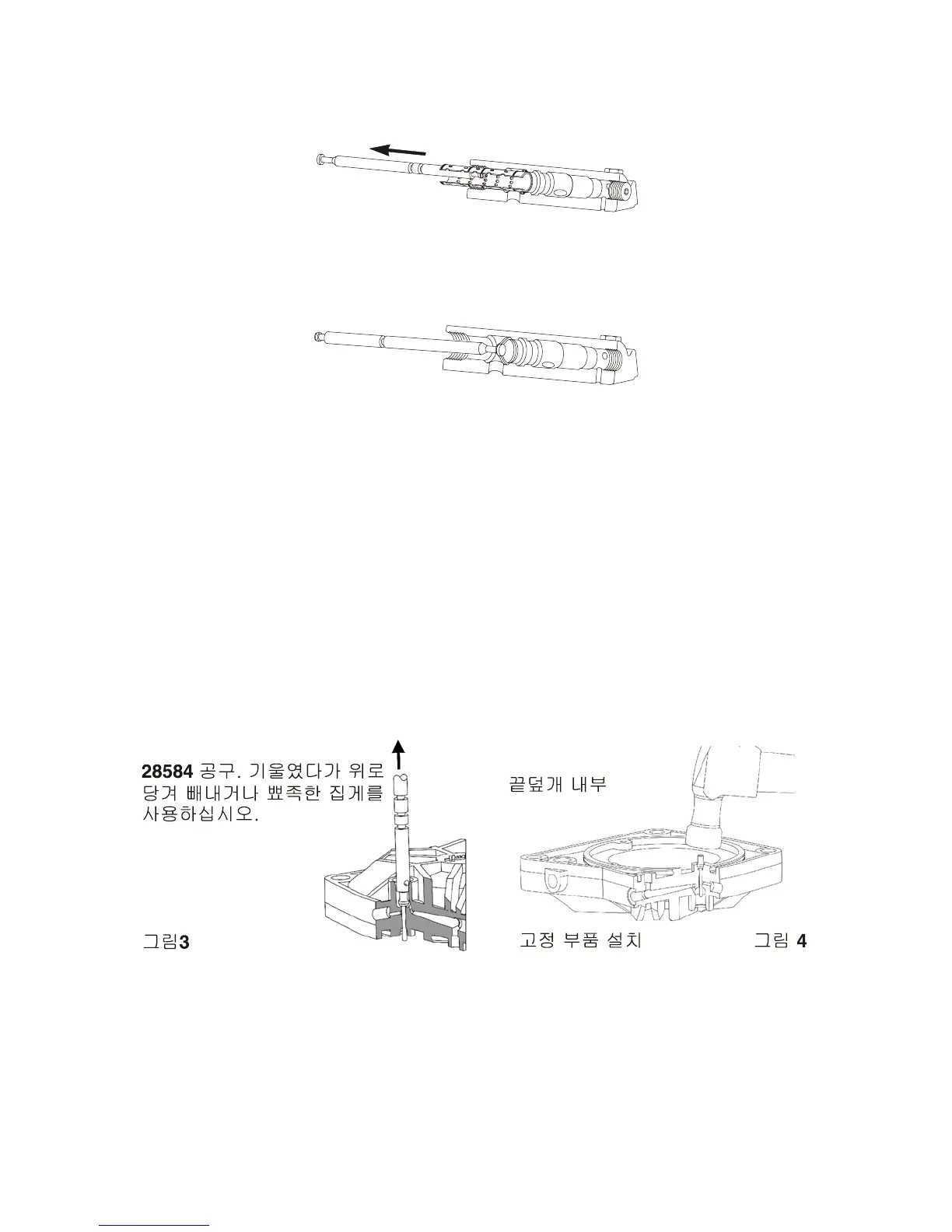

2. 스프링과 27375 파일럿 스템을 분리하십시오(그림 3).
3. 파일럿 스템과 시트에 이물질이 있는지 검사하십시오. 긴 몸체가 휘었거나 흠집이 났다면
교환하십시오.
4. 몰딩한 시트가 파손되었다면 스템을 교환하십시오.
5. 역순으로 조립하십시오.
참고: 과도한 누출이 발생하지 않는 한 스템 몸체의 O-링은 교환하지 않는 것이 좋습니다. 이것을
교체하려면 에어 구성부를 분해해야
합니다. 반드시 교체해야 할 경우 그림 4에 나타낸 것처럼 주의해서
Tru-Arc 고정 부품을 중심에 맞게 설치해야 합니다. 27375 파일럿 스템 밸브를 설치 도구로 사용하십시오.
고무 밸브가 고정 부품을 향하도록 놓고 가벼운 망치로 밸브의 맨 윗부분을 톡톡 쳐서 고정 부품의 다리를
균일하게 휘도록 만드십시오.
