ASSEMBLAGE
FRANÇAIS
9
fig.9
fig.11 fig.12
fig.10
fig.7
fig.1 fig.2
fig.3 fig.4
fig.5 fig.6
fig.8
--1 x Guide parallèle
--1 x Guide vertical à 45
o
--1 x Disque diamant
--2 x Clé
--4 x Pieds en caoutchouc
Si l’un des accessoires est manquant ou endommagé, veuillez communiquer avec
le Service à la clientèle, au 1-866-206-0888.

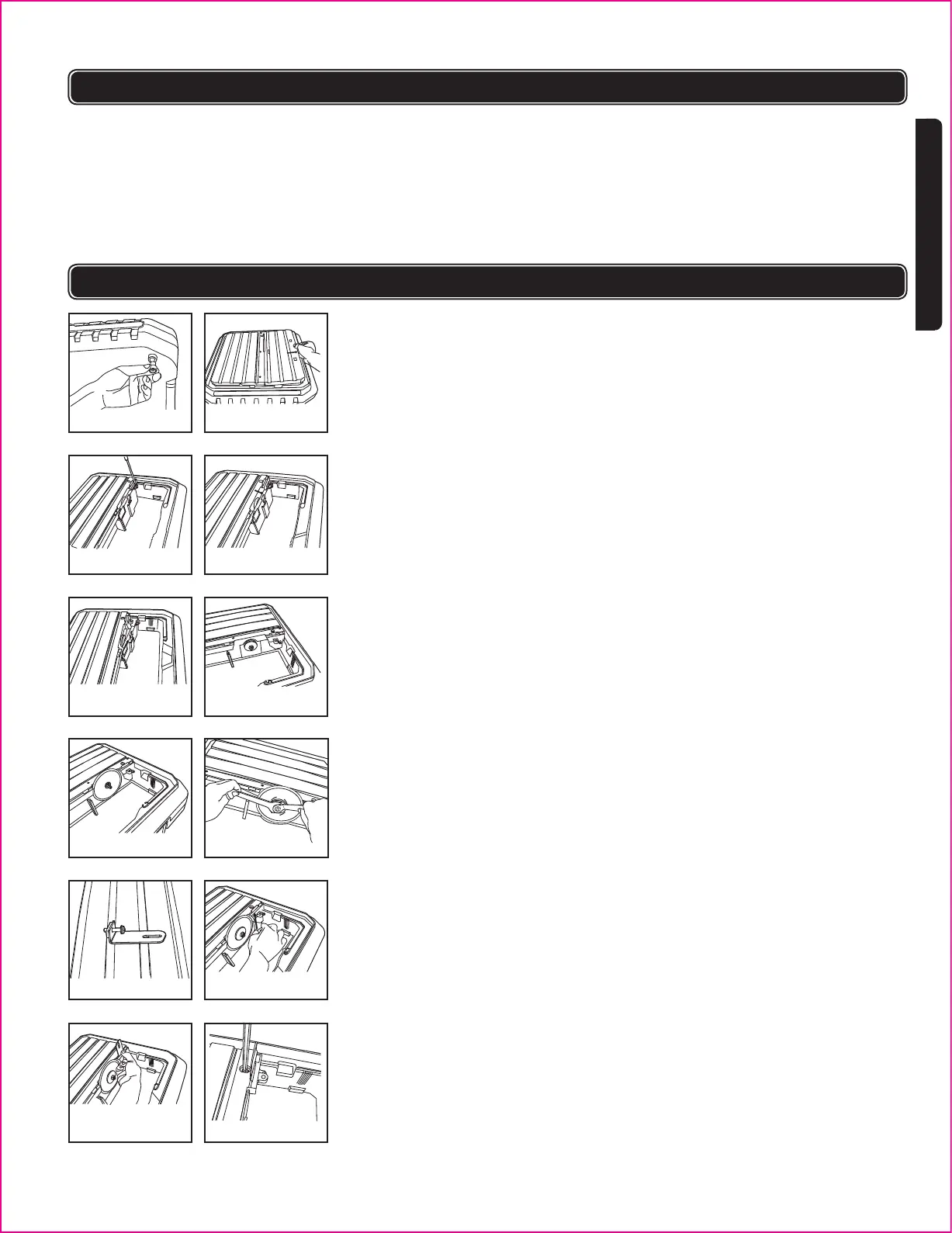

ASSEMBLAGE
INSTALLATION DES PIEDS EN CAOUTCHOUC (FIG. 1)
- Insérer les 4 pieds en caoutchouc dans les trous qui se trouvent à la base de la
scie (fig. 1).
INSTALLATION DU DISQUE DIAMANT ET DU SUPPORT EN MÉTAL (FIG. 2-12)
- Débranchez la scie coupe-carreaux de la prise de courant.
- Enlevez le carter de protection (guide vertical 45º) du réservoir d’eau (fig. 2).
- Enlevez la vis et la rondelle du protecteur de lame (fig. 3) .
- Retournez le protecteur de lame et puis soulevez-le de l’encoche (fig. 4-5).
- Enlevez l’écrou et la bride externe de l'axe (fig. 6).
- Installez le disque diamant (fig. 7). Portez attention à la direction de rotation
indiquée sur le disque. Les flèches de direction dans le disque doivent être les
mêmes que celle indiquée dans le carter.
- Assurez-vous que le disque diamant est bien placé et centré.
- Remettez la bride externe et l’écrou en place et puis serrez-les solidement avec
les 2 molettes fournies (fig. 8). Vérifiez que les 2 brides sont en contact avec la
lame.
- Dévissez la vis et la rondelle du support en métal (fig. 9).
- Mettez le support en métal sous le carter en plastique et puis glissez-le dans la
rainure (fig. 10-11).
- Le support en métal peut être fixé dans la position en utilisant la vis fournie
(fig. 12). Assurez-vous que le support en métal est aligné sur le disque diamant.
- Insérez le protecteur de lame dans l’encoche, puis serrez la vis (fig. 3).
- Remettez le carter de protection (guide 45º) en place.
