ASSEMBLAGE

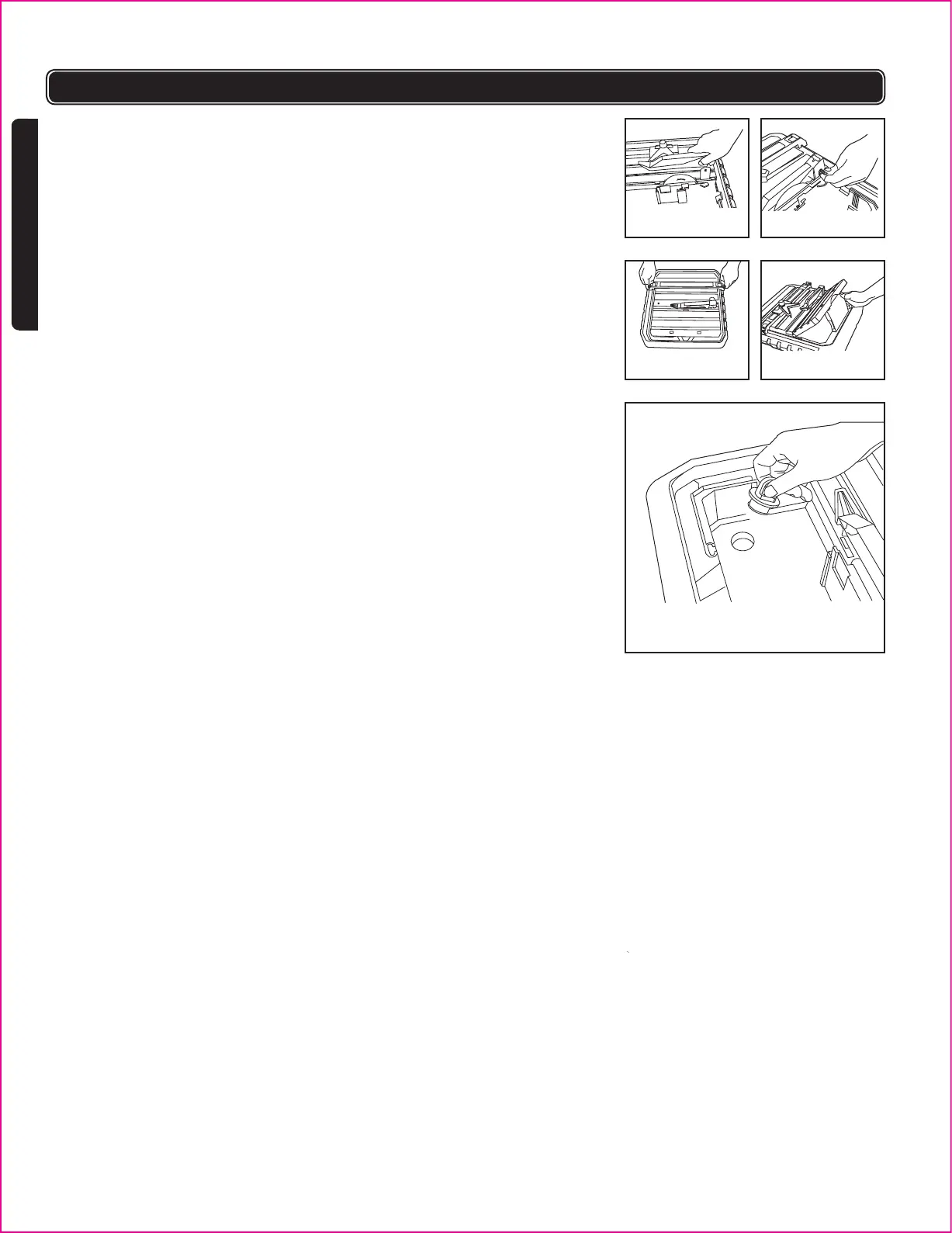

INSTALLATION DU PROTÈGE-DISQUE (FIG. 13-14)
- Débranchez la scie coupe-carreaux de la prise de courant.
- Montez le protège-disque sur le support en métal (fig. 13) et fixez-le à l'aide d'une
vis et rondelle. Poussez le couvercle noir par-dessus l’écrou (fig. 14).
- Couvrez le disque avec le protège-disque.
- Assurez-vous que le protège-disque se déplace librement et qu’il ne touche pas
le disque.
- Ne serrez pas trop le protège-disque lors de montage. Il faut que le protège-disque
puisse monter ou descendre librement lorsque le carreau est poussé vers le
disque.
INSTALLATION DU GUIDE PARALLÈLE (FIG. 15-16)
- Débranchez le coupe-carreaux de la prise de courant.
- Assemblez le guide parallèle sur la table et fixez le guide à l’aide du bouton de
verrouillage en plastique (fig. 15).
- La coupe à onglets est réalisable à l’aide du guide. L’angle de coupe est ajustable
de 0° à 45° en desserrant la vis verte en plastique.
- Pour des coupes en biseau 45°, montez un côté de la table. Sortez le support à
l’aide du levier et positionnez les pieds dans les trous correspondants du tablier
de coupe (fig. 16).
Assurez-vous que le tablier de coupe est correctement fixé avant tout travail.
REMPLISSAGE DU RÉSERVOIR D’EAU (FIG. 17)
Avant de couper, il faut que le réservoir soit rempli avec de l’eau：
- Débranchez le coupe-carreaux de la prise de courant.
- Enlevez le carter de protection de la table.
- Remplissez le réservoir avec de l’eau jusqu'à ce que l’eau couvre tout juste le
bord du disque (Assurez-vous que moins d'un quart du disque est submergé dans
l’eau).
- Après avoir terminé le travail, enlevez le bouchon dans le réservoir pour vider
l’eau (fig. 17).
ATTENTION! N’ajoutez jamais de produit chimique ou détergent dans l’eau.
RACCORDEMENT ÉLECTRIQUE
Avant de démarrer la scie, assurez-vous que la tension du secteur correspond
à celle indiquée sur la plaque signalétique de l’appareil. L’outil est conçu pour être
raccordé à une alimentation électrique reliée à la terre, d’une tension de
120V ~ 60 Hz. Raccorder l’outil à toute autre source d’énergie peut l'endommager.
L’outil doit être mis à la terre. En cas de doute, consultez un électricien qualifié.
L’alimentation doit être protégée par un fusible de 10 A.
FRANÇAIS
10
fig.13 fig.14
fig.17
fig.15 fig.16
ASSEMBLAGE
