Hawa Concepta 25/30

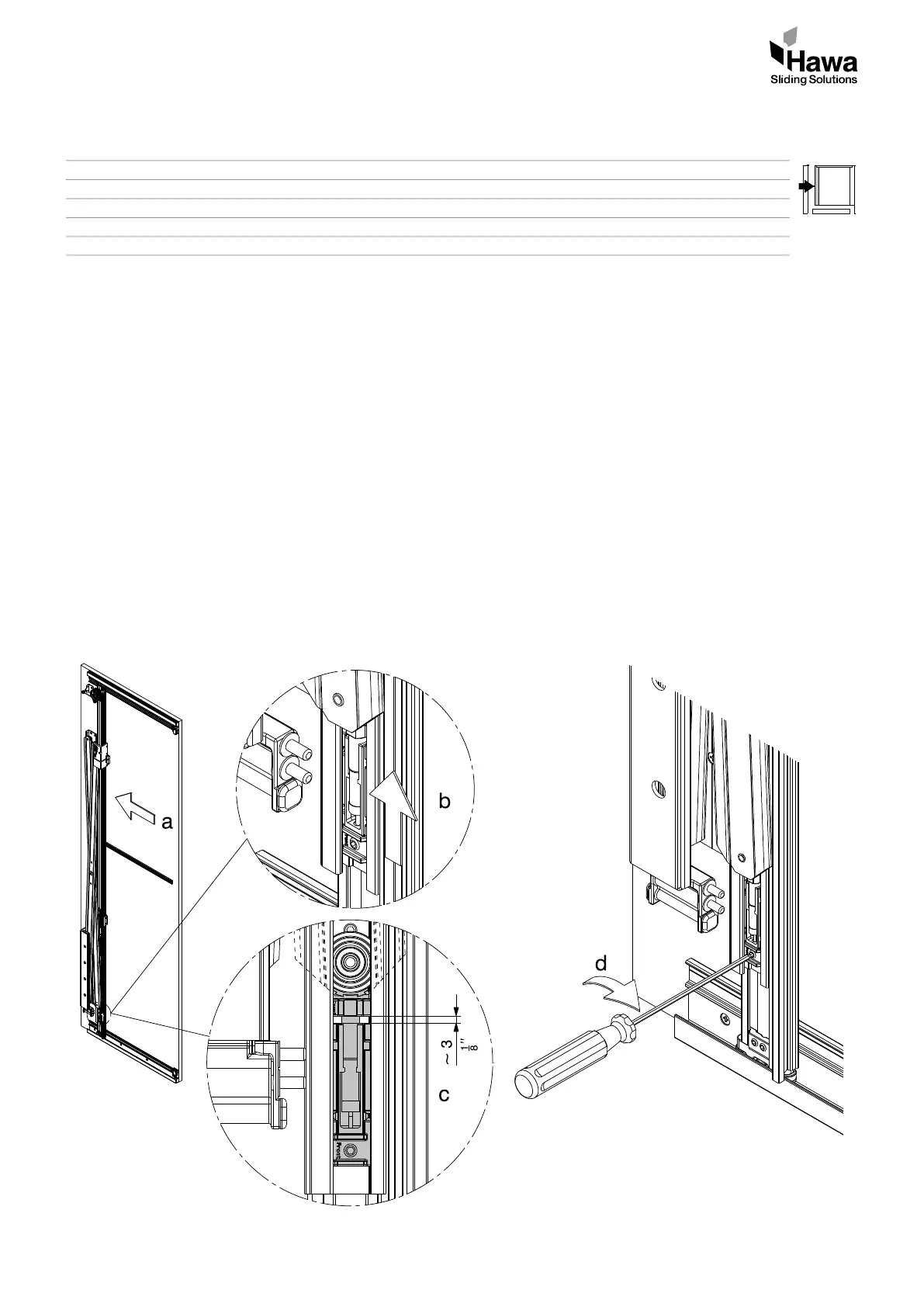

■ DE 1. Holm hinten in Anschlag schieben (a)
2. Anschlagdämpfer in Kontakt mit Führungsrolle (b)
3. ~3 mm einstellen (c)
4. Festschrauben (d)
FR 1. Pousser le montant arrière dans la butée (a)
2. Dispositif d’amortissement de butée en contact avec le galet de guidage (b)
3. Régler ~3 mm (c)
4. Visser à bloc (d)
EN 1. Push the upright to the rear stop (a)
2. Position dampener to contact with guide roller (b)
3. Adjust to ~3 mm (~ ") (c)
4. Tighten fastener (d)
IT 1. Spostare il longherone all'indietro fino alla battuta (a)
2. Posizionare l'ammortizzatore di battuta a contatto con il rullo di guida (b)
3. Regolare ~3 mm (c)
4. Fissare con viti (d)
ES 1. Deslizar el larguero trasero hasta introducirlo en el tope (a)
2. Colocar el amortiguador de tope en contacto con el rodillo guía (b)
3. Ajustar en ~3 mm (c)
4. Atornillar (d)
9.8
DE Montage: Positionierung Anschlagdämpfer unten
FR Montage : Positionnement du dispositif d’amortissement de butée en bas
EN Assembly: Positioning the bottom stop dampener
IT Montaggio: Posizionamento ammortizzatore battuta in basso
ES Montaje: Posición del amortiguador de tope inferior
