USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
4

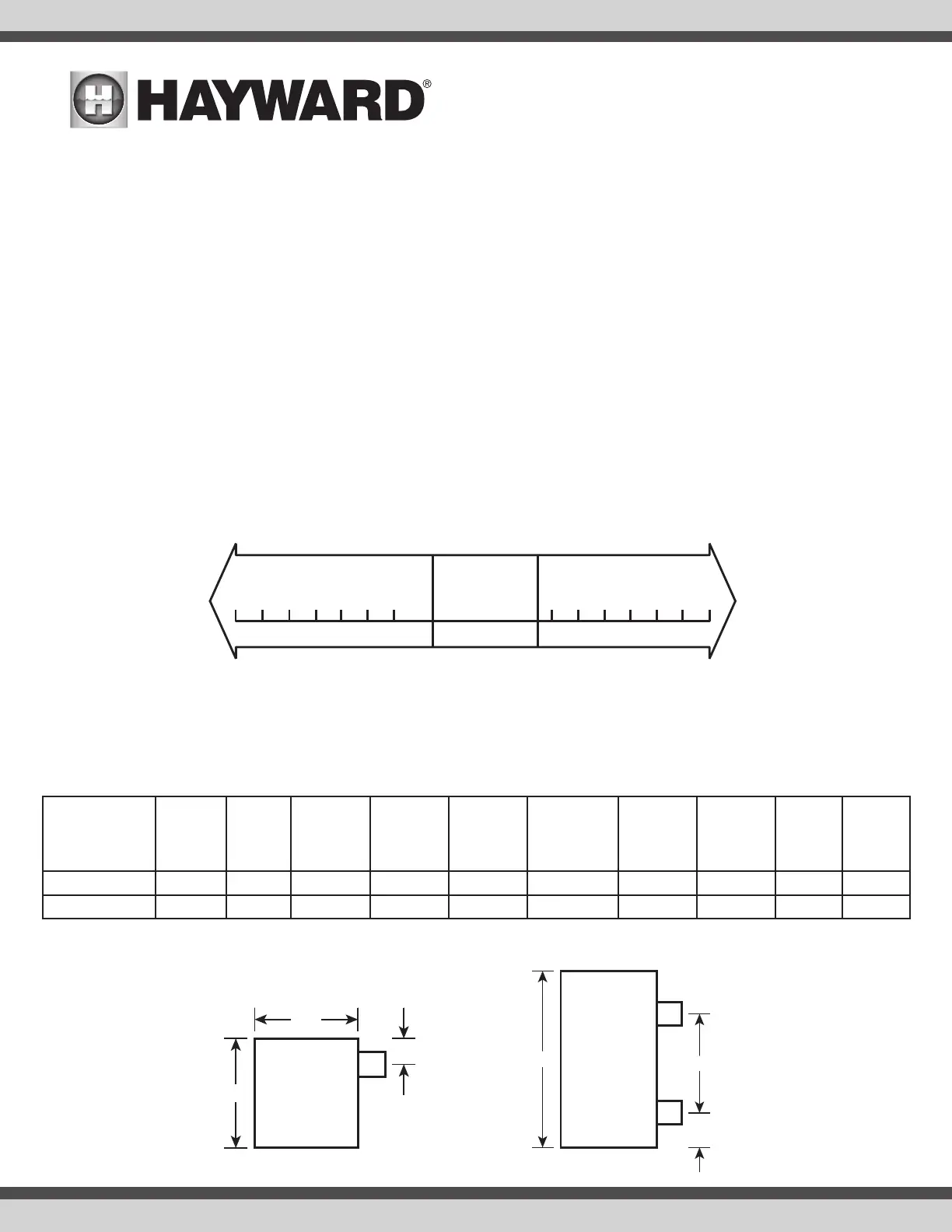

Installation
Commencer
Suivez les instructions ci-dessous avant de commencer l’installation.
1. Recherchez des dégâts non visibles dès réception du colis. Avertir l’expéditeur des dommages. Soumettre toute réclamation relative à ces dommages au
transporteur.
2. Le système de chauffage de spa doit être installé conformément aux instructions ici présentes, sous peine d’annulation de la garantie constructeur.
3. Votre système de chauffage de spa peut être placé n’importe où, à l’intérieur ou à l’extérieur, en respectant un dégagement minimum de quinze (15)
centimètres par rapport aux matériaux combustibles. Prévoir un dégagement suffisant pour pouvoir procéder à l’entretien du système de chauffage.
Placez votre système de chauffage de façon à ce qu’une éventuelle fuite des raccords ou de la cuve ne provoque aucun dommage. En aucun cas, le
fabricant ne pourra être tenu responsable des dommages causés par l’eau en rapport avec le système de chauffage. Le système de chauffage doit être
raccordé à la conduite de retour provenant du filtre et allant au spa. Ne pas installer de robinet d’arrêt sur la tuyauterie quittant la sortie du système de
chauffage de spa vers le spa. Toute obstruction du tuyau de retour de quelque façon que ce soit peut créer une situation dangereuse.
Remarque : Facteurs qui affectent l’eau du spa et, par-dessus tout, l’efficacité et le fonctionnement de votre système de chauffage de spa :
1. Une Bonne Filtration 3. La Désinfection Et L’oxydation 5. La Lutte Contre Les Algues
2. Une Bonne Circulation 4. Le Contrôle Du Ph Et Le Titre Alcalin Complet
Le pH est la mesure de l’acidité ou de la basicité de l’eau. Comme le montre ce graphique, il s’agit d’une mesure essentielle.
Nous vous recommandons d’utiliser un kit de test quadruple pour réaliser les mesures suivantes :
1. Le Ph Correct (7.2 - 7.8) 3. Le Titre Alcalin Complet (80 - 120 PPM)
2. Les Résidus De Chlore (1.0 - 5.0 PPM) 4. La Dureté Calcique (175 - 350 Ppm — Cette Donnée Varie Selon La Finition Du Spa)
Caractéristiques et dimensions :
* CONFORMÉMENT AUX NORMES NEC-LOCAL :
CUIVRE UNIQUEMENT. CE CALIBRE DE FIL
S’APPLIQUE AUX LONGUEURS ALLANT JUSQU’À 15 M/50 PI.
0
1 2
3
4 5
6
7 7.4 - 7.6
8
9
10
11
12 13
14
ZONE DE CORROSION
NEUTRAL
ZONE D’ENTARTRAGE
ACIDE
IDÉAL BASIQUE
Destruction
Des Éléments
Chauffants
Destruction
Des Éléments
Chauffants
Modèle B.T.U. KW
Courant
Nominal
Pour
240V
Calibre
De Fil*
Pour
240V
Calibre
Du Fil
De Terre*
Calibre Du
Disjoncteur*
Pour
240V
L/H Pour
Une Aug-
mentation
De 10°C
L/H Pour
Une Aug-
mentation
De 20°C
Raccord
Eau
Poids
Colis
C-SPA-X1 5.5 18,766 5.5 23 10 10 30 120 56 1½" 14
C-SPA-X1 11 37,532 11 46 6 10 60 225 112 1½" 14
6⁄”
2⁄”
11⁄”
Vue
Latérale
Avant
Arrière
6⁄”
6⁄”
1⁄”
Vue
Du
Dessus
Avant
Arrière
