USE ONLY HAYWARD GENUINE REPLACEMENT PARTS
5
Tuyauterie d’eau :
Ces systèmes de chauffage sont conçus pour être utilisés uniquement avec l’eau du spa / bains à remous, telle qu’elle est distribuée par le réseau d’eau
local. La garantie ne couvre pas son utilisation avec de l’eau minérale, de l’eau de mer, de l’eau salée ou toute eau non potable.
*Le diamètre intérieur minimal de la tuyauterie à utiliser est de 3,8 cm (1-1/2 po). Aucun robinet ni aucune restriction ne doit être installé sur la conduite
entre la sortie du système de chauffage et le spa, sauf si le système de chauffage se trouve sous le niveau du spa. Dans ce cas, un clapet de non-retour à
battant, sans système ou fonction d’arrêt, doit être installé pour empêcher le reflux de l’eau. Aucune boucle de Hartford n’est requise.
Utilisation de Tuyauterie en CPVC en Option :
Vous pouvez utiliser une tuyauterie en CPVC sur les raccords filetés en entrée et en sortie du système de chauffage. Utilisez un joint silicone G.E. ou similaire,
d’une élasticité élevée, pour compenser les effets de dilatation et de contraction thermiques lorsque des matériaux différents sont utilisés au niveau des rac-
cords en eau, ceci pour éviter tout risque de fuite.

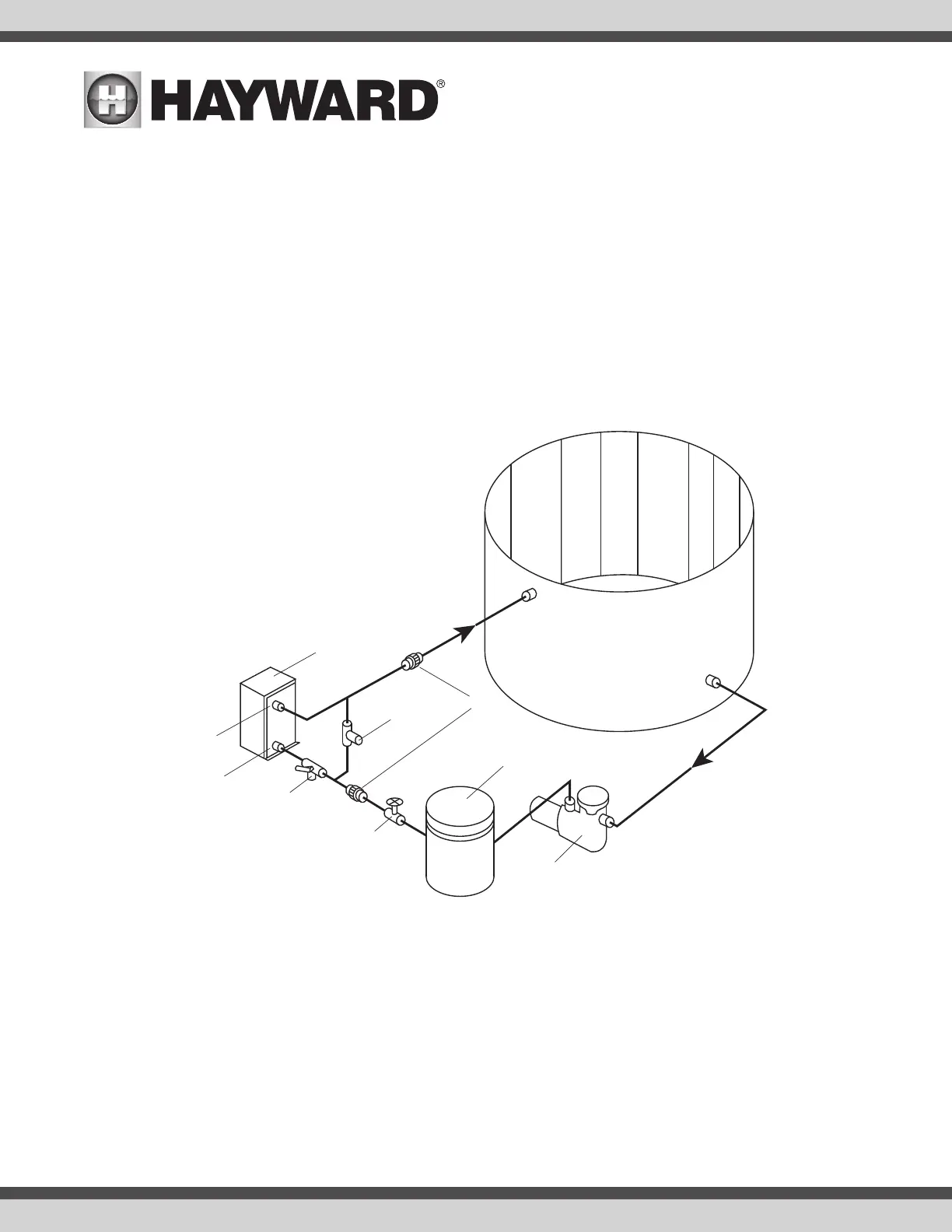

Schéma de Tuyauterie Caractéristique :
Remarque : Ne pas installer de robinet d’arrêt entre la sortie du système de chauffage et la conduite de retour au spa/bain.
Branchements Électriques :
Avant de procéder aux branchements électriques, assurez- vous que le système de chauffage est plein d’eau et que le robinet d’alimentation en eau froide
est ouvert, le cas échéant. Consultez la plaque signalétique et le schéma de câblage avant de poursuivre.
Remarque : Le sectionneur doit être fourni par le client. Procédez au câblage conformément aux instructions des schémas de câblage. Le câblage, les
conducteurs d’alimentation et les dispositifs de protection des circuits doivent être installés par un électricien qualifié, conformément à l’article 680 du Code
électrique national (National Electrical Code) ANS/NFPA n° 70 (dernière édition) et dans le respect des codes locaux ou des recommandations du fournisseur
d’électricité. Il est conseillé de protéger le circuit d’alimentation du système de chauffage par un disjoncteur différentiel, conformément à l’article 680-5(b)
du Code électrique national (National Electrical Code). Le boîtier de jonction comporte un connecteur repéré par « GROUND ». Pour minimiser les risques
d’électrisation, connectez cette borne ou ce connecteur à la borne de mise à la terre du tableau électrique ou d’arrivée d’électricité avec un fil de cuivre isolé
vert, d’un calibre équivalent à celui illustré à la page 4. La mise à la terre doit être réalisée en conformément à l’article 250 du code national de l’électricité
(National Electric Code). Branchez un fil de connexion à la cosse de connexion placée sur le côté extérieur droit du système de chauffage, consultez l’article
250, partie G, pour connaître les exigences de connexion du code national de l’électricité (National Electric Code). Assurez-vous que les connexions sont
propres et sûres.
Dérivation
Raccords
Sortie
Entrée
Système Électrique
De Chauffage
De Spa
Robinet À Vanne
(Entrée Uniquement)
Filtre
Pompe
Spa/Bain
Vanne
De Purge
